Aim 9 Sidewinder: як проста ідея фізика змінила повітряний бій назавжди

aim 9 Sidewinder — це не просто одна з найстаріших ракет класу «повітря — повітря». Це історія про те, як інженерна простота, народжена в каліфорнійській пустелі, перевернула уявлення про ближній повітряний бій і досі залишається еталоном ефективності у 2026 році. Понад 110 тисяч випущених екземплярів, майже 270 підтверджених повітряних перемог і постійні модернізації зробили її наймасовішою та найуспішнішою західною ракетою такого типу за всю історію авіації.

Її інфрачервона головка самонаведення еволюціонувала від елементарної свинцево-сульфідної фотоклітинки, яка бачила лише гарячий вихлоп ззаду, до сучасного зображувального тепловізора з векторуванням тяги та можливістю захоплення цілі після пуску. Це дозволяє пілотам F-35 чи F-22 вражати супротивника навіть у лобовому ракурсі чи позаду носія літака, радикально змінюючи тактику маневреного бою.

Сьогодні AIM-9X Block II залишається в серійному виробництві, інтегрується з п’ятим поколінням винищувачів і навіть знаходить несподіване застосування в морських безпілотниках та наземних комплексах ППО. Адаптації ракети, яку створили для захисту авіаносців у 1950-х, у 2025 році допомогли українським силам у Чорному морі демонструвати нові сценарії застосування — від дронів-камікадзе до перехоплення винищувачів.

Витоки легенди: фізика, яка не потребувала складних радарів

У 1946 році на Naval Ordnance Test Station у China Lake (Каліфорнія) фізик Вільям Б. Маклін почав роботу над проектом, який спочатку називався Local Fuze Project 602. Він не прагнув створити суперскладну систему з активним радаром — навпаки, Маклін вірив у простоту. Ідея полягала в тому, щоб використати тепло двигунів ворожих літаків як природний маяк.

Ранні прототипи базувалися на 127-мм некерованій ракеті Zuni. До носової частини додали свинцево-сульфідну фотоклітинку в напівсферичному скляному обтічнику. Коли клітинка «бачила» інфрачервоне випромінювання, система генерувала сигнали на кермо. Для стабілізації по крену використали ролерони — маленькі коліщатка на задніх кромках стабілізаторів, які оберталися потоком повітря і працювали як пасивні гіроскопи. Це рішення не вимагало електроніки чи живлення — чиста механіка.

11 вересня 1953 року прототип XAAM-N-7 вперше вразив повітряну ціль. У 1956 році ракета під позначенням AAM-N-7 Sidewinder I (пізніше AIM-9A/B) надійшла на озброєння ВМС США. Назва «Sidewinder» (бокова змія) з’явилася через характерний «бічний» рух ракети під час наведення та через численних гримучих змій на полігоні China Lake.

Ранні версії були суто задньоракурсними: пілот мусив заходити точно в хвіст супротивника, щоб головка «зачепила» гарячий струмінь вихлопу. Це обмежувало тактику, але вже тоді ракета показала потенціал — дешевизну, простоту обслуговування та високу ймовірність ураження при правильному застосуванні.

Як працює теплова ракета: від світла до зображення

Інфрачервоне самонаведення базується на фундаментальній фізиці: будь-яке тіло з температурою вище абсолютного нуля випромінює енергію в інфрачервоному діапазоні. Авіаційні двигуни — особливо турбореактивні — створюють потужні «факели» тепла, які добре видно на фоні холодного неба.

Ранні головки AIM-9B використовували uncooled свинцево-сульфідні (PbS) детектори. Вони реагували на довжину хвилі близько 2–3 мікронів і вимагали, щоб ціль була позаду — тільки тоді вихлоп був достатньо яскравим. Система наведення працювала за принципом пропорційного зближення: ракета летіла не прямо на поточне положення цілі, а з випередженням, постійно коригуючи курс.

З появою AIM-9L у 1970-х ситуація змінилася кардинально. Нова головка на антимоніді індію (InSb) охолоджувалася рідким аргоном або азотом до дуже низьких температур. Це підвищило чутливість у десятки разів і дозволило бачити не тільки вихлоп, а й нагріті поверхні планера — двигун, крила, фюзеляж — у будь-якому ракурсі. З’явилася всеракурсність (all-aspect).

Сучасний AIM-9X Block II використовує focal plane array — матрицю з тисяч пікселів, яка формує справжнє теплове зображення цілі, подібне до камери. Система розрізняє форму літака, відокремлює його від хмар чи землі, стійкіша до теплових пасток (дипольних відбивачів та інфрачервоних пасток). Додайте до цього двостороннє векторування тяги (thrust vectoring) — сопло відхиляється на кілька градусів, надаючи ракеті маневреність до 50–60 g на кінцевій ділянці — і ви отримаєте зброю, здатну розвертатися майже на місці.

Неконтактний підривник (active optical target detector або лазерний) підриває бойову частину (близько 9,4 кг осколково-фугасної або стрижневої) на оптимальній відстані, створюючи щільну хмару уламків.

Еволюція поколінь: від AIM-9B до AIM-9X Block II

Кожне нове покоління вирішувало конкретні проблеми попередників.

• AIM-9B (1956) — задньоракурсна, uncooled PbS, ролерони, проста аналогова електроніка. Дальність 2–4 км. Ефективна лише при ідеальному заході.
• AIM-9D/E/G/H/J (1960–1970-ті) — покращені двигуни, краща аеродинаміка, деякі з Peltier-охолодженням. AIM-9H стала однією з найкращих ранніх версій у В’єтнамі.
• AIM-9L (1978) — прорив. Всеракурсна InSb ГСН з охолодженням, нова бойова частина WDU-17/B, лазерний підривник, покращена маневреність. Саме вона принесла перемоги у Фолклендській війні.
• AIM-9M (1980-ті — 2000-ті) — покращена стійкість до перешкод, нові режими роботи, сумісність з сучасними літаками. Досі широко використовується.
• AIM-9X Block I/II (з 2003) — революція. Зображувальна ГСН, векторування тяги, можливість Lock-On After Launch (захоплення після пуску), інтеграція з нашоломними системами цілевказання (JHMCS/HMCS). Дальність до 35+ км у сприятливих умовах, здатність вражати цілі позаду носія. Block II додає двосторонній канал зв’язку та покращену безпеку.

Порівняння ключових варіантів

Вогонь у небі: бойові історії, які підтвердили репутацію

Перше бойове застосування відбулося в 1958 році в Тайванській протоці — тайванські F-86 збили китайські МіГ-17 за допомогою AIM-9B. У В’єтнамі ранні версії показали змішані результати: низька ймовірність ураження (близько 8–18 % у деяких періодах) через обмеження правил застосування, складні маневри МіГів та проблеми з ГСН. Це підштовхнуло розвиток всеракурсних варіантів.

Справжній тріумф настав у 1982 році на Фолклендах. Британські Sea Harrier FRS.1, озброєні AIM-9L, знищили 19 аргентинських літаків (Mirage, Dagger, Skyhawk) при дуже високій ефективності — до 88 % влучань у деяких боях. Ракета дозволила вертикально злітним Harrier’ам домінувати над чисельно сильнішим противником завдяки всеракурсності та надійності.

У наступні десятиліття AIM-9 застосовували в операціях у Лівії (1981, 1986), Перській затоці, Балканах. Сучасні приклади включають збиття китайського розвідувального аеростата F-22 з AIM-9X у 2023 році та активне використання в ізраїльських операціях проти дронів.

Особливо показовим став 2025 рік: українська розвідка повідомляла про успішне застосування модифікованих AIM-9M з морських дронів MAGURA V7 проти російських Су-30 у Чорному морі. Це стало першим відомим випадком знищення винищувачів морськими безпілотниками за допомогою класичної повітряної ракети. Такі адаптації підкреслюють універсальність конструкції — двигун, бойова частина та ГСН залишаються актуальними навіть за межами авіаційного застосування.

Сучасність і майбутнє: чому ракета 1950-х досі незамінна

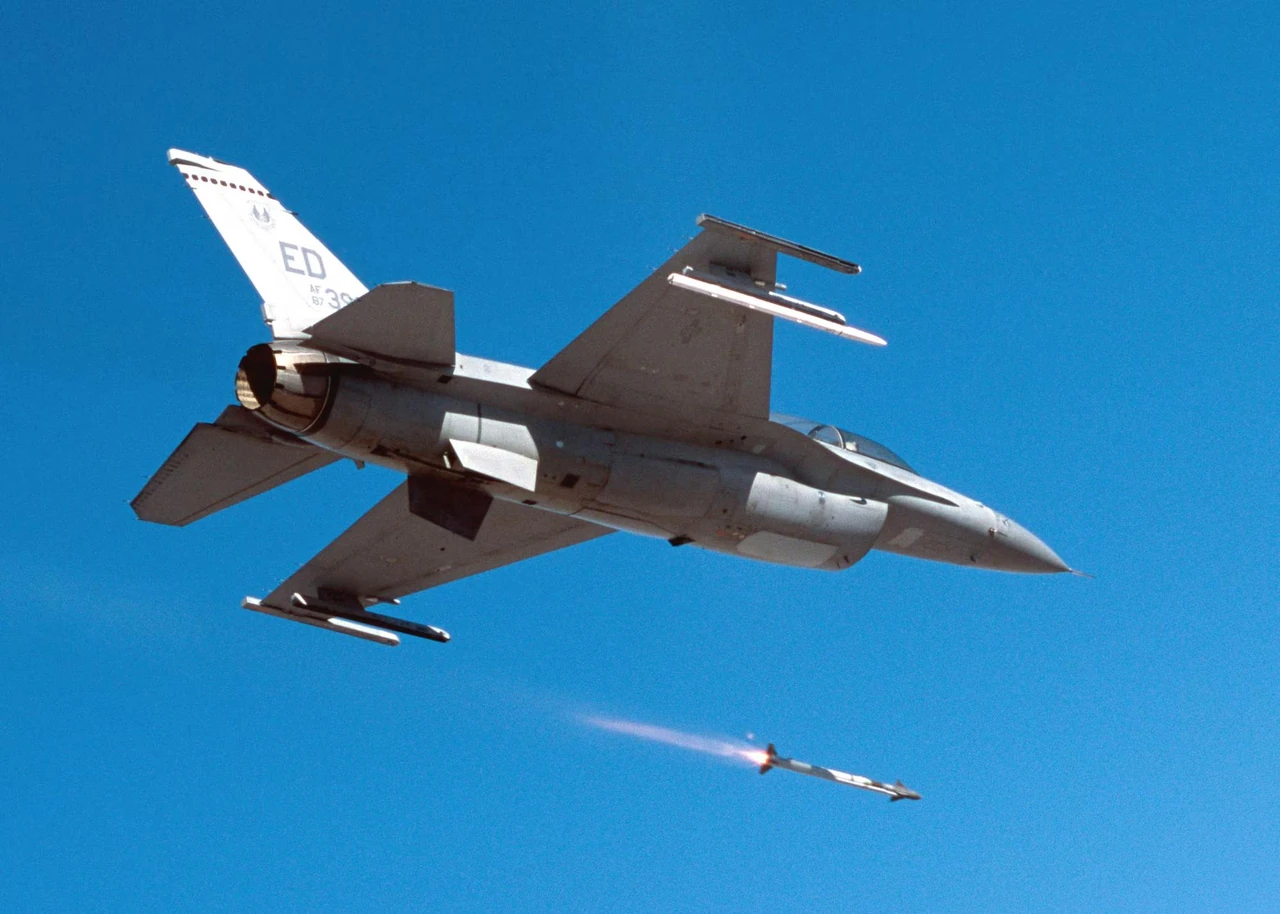

У 2025–2026 роках Raytheon (RTX) отримала найбільший контракт на виробництво AIM-9X Block II — понад 1,1 мільярда доларів, з планом збільшити випуск до 2500 ракет на рік. Ракета інтегрована на F-15, F-16, F/A-18, F-22, F-35 та AV-8B. Вона сумісна з нашоломними системами цілевказання, що дозволяє пілоту «дивитися і стріляти» — просто повернути голову в бік цілі.

AIM-9X також використовується в наземних комплексах NASAMS та MML, додаючи короткодистанційний шар захисту від крилатих ракет, БПЛА та вертольотів. Ізраїль модернізував наявні AIM-9M для ефективнішої роботи проти дронів Shahed-типу.

Block III планували з більшою дальністю та стійкістю до перешкод, але програму скасували. Натомість тривають програми SIP (System Improvement Plan) — оновлення сенсорів, програмного забезпечення та надійності. Підтримка ракети гарантована принаймні до 2055 року.

Чому Sidewinder досі король ближнього бою

Переваги очевидні: низька вартість порівняно з BVR-ракетами, висока надійність, масове виробництво, простота інтеграції, постійна модернізація. Ракета не потребує складного радару носія для наведення — вона «бачить» сама. Векторування тяги та зображувальна ГСН дають перевагу в ближньому візуальному бою (WVR), де сучасні винищувачі часто опиняються.

Недоліки теж є: дальність поступається ракетам класу AMRAAM чи R-77 у Beyond Visual Range, а проти сучасних засобів РЕБ та теплових пасток потрібні постійні оновлення. Але саме баланс «дешево — ефективно — універсально» робить AIM-9 незамінною.

У 2026 році, коли багато хто говорить про гіперзвукові та лазерні системи майбутнього, стара добра Sidewinder продовжує літати з підвісів F-35 і вражати цілі там, де інші системи або надто дорогі, або надто складні. Її історія — це нагадування, що іноді найпотужніша зброя народжується не з гігабайт коду та мільярдних бюджетів, а з чіткого розуміння фізики та небажання здаватися.

Ракета, яку створили, щоб захищати авіаносці від радянських бомбардувальників, сьогодні допомагає зберігати перевагу в небі над Європою, Близьким Сходом та іншими регіонами. І, судячи з темпів модернізації та виробництва, вона ще довго не збирається на пенсію.
