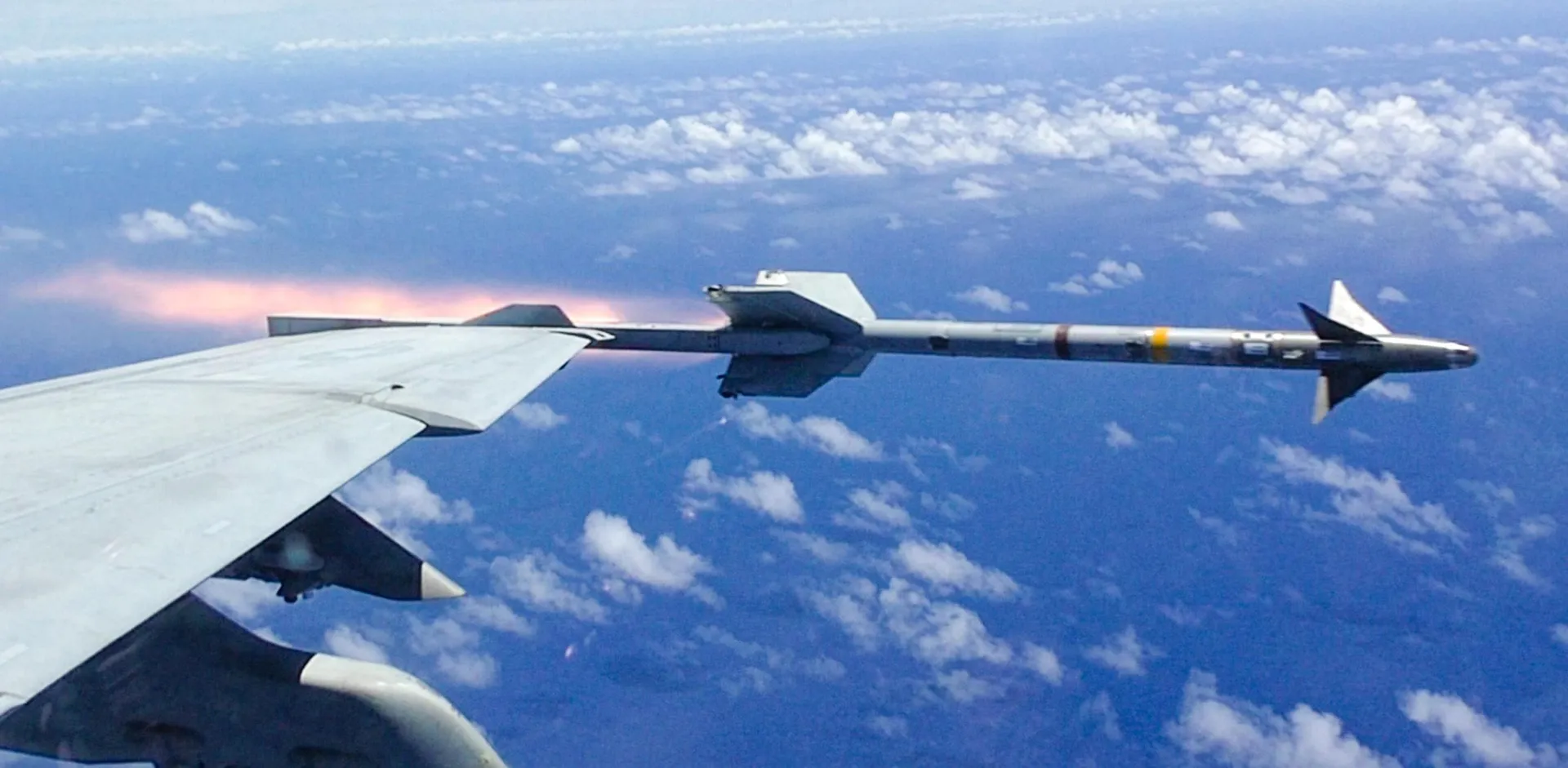

У світі озброєння надійність конструкції та точність наведення визначають успіх. AIM-9M — це не просто ракета. Це результат десятків років розвитку, цілеспрямованого вдосконалення технологій та глибокого розуміння динаміки повітряних боїв. Перша зустріч цієї ракети з реальним противником сталася не на полігоні, а під час конфліктів на Близькому Сході — і результати перевершили очікування розробників. Сьогодні AIM-9M залишається стовпом озброєння для більшості сучасних військово-повітряних сил світу.
У цій статті розберемось, як саме влаштована ця ракета, чому вона стала еталоном в системах повітряної оборони, й як вона еволюціонує разом з викликами авіаційної техніки. Без розуміння технічних рішень, які стояли перед інженерами при створенні AIM-9M, неможливо усвідомити, чому цей снаряд залишається актуальним навіть перед обличчям новітніх технологій супротиву.
Технічні характеристики і конструктивні особливості
AIM-9M являє собою короткодистанційну ракету повітря-повітря з загальною довжиною 2,87 метра та діаметром корпусу 0,13 метра. Хоча розміри скромні, вага при запуску становить 85,5 кілограма, що забезпечує оптимальний баланс між компактністю монтажу на борту винищувача та достатньою кількістю палива для тривалого польоту до цілі. Крила ракети розкривають розмах 0,63 метра, що дозволяє їй виконувати надзвичайно гострі маневри при переслідуванні мінливих цілей.
Силова установка — це твердопаливний двигун Hercules Mk-36 Mod 11, котрий розганяє ракету до швидкості понад Мах 2, тобто більше ніж 2500 кілометрів за годину. Цей двигун — один з ключових елементів, що відрізняє AIM-9M від попередниці AIM-9L: його особливістю є зменшений дим при запуску, що ускладнює виявлення факту пуску для противника та розташування пускової установки.
Боєголовка — це вибухова фрагментарна система WDU-17/B вагою 9,4 кілограма. На відміну від деяких сучасних систем, AIM-9M використовує інфрачервоний датчик наближення для детонації, а не контактний механізм. Це забезпечує гарантійне враження цілі навіть при проходженні в деякій відстані від неї, що особливо критично при боях на великих висотах та швидкостях.
Основа успіху AIM-9M криється в її системі пасивного інфрачервоного наведення. На відміну від радіолокаційних систем, які передають активний сигнал та ризикують бути виявленими противником, інфрачервоний датчик AIM-9M просто «перслідує» теплові випромінювання двигуна ворожого літака. Датчик може опрацьовувати тепловий образ у реальному часі, що дозволяє залишатися непомітною для супротивника від моменту запуску до влучання.
Розуміння цієї переваги потребує простого пояснення: кожен авіаційний двигун випускає гарячі гази, температура яких досягає кількасот градусів Цельсія. Інфрачервоні датчики на борту ракети розпізнають цей унікальний «тепловий підпис» та автоматично направляють ракету на джерело тепла. Ця простота конструкції коштує значно менше, ніж активні радіолокаційні системи, що зробило Sidewinder одним з найбільш дешевих та одночасно ефективних снарядів у світовому арсеналі.
Проте за простотою криється складна електроніка: розробники мали встановити захист від інфрачервоних «пасток» — феєрверків та інших тепловідводячих засобів, що випускаються літаками для введення ракети в оману. У AIM-9M це вирішено через поліпшену фільтрацію сенсорних даних та розумну логіку розпізнавання справжньої цілі від фальшивих джерел тепла.
Еволюція від попередниці: чому була потрібна модель «М»
Коли на полях Фолклендської війни у 1982 році AIM-9L показала вражаючу ефективність — близько 80% запусків завершилися точним попаданням — розробники зрозуміли, що простір для вдосконалення все ще існує. Новий конфлікт виявив реальні загрози, які раніше були лише теоретичними сценаріями. Противники швидко навчилися користуватися інфрачервоними контрмірами, тому інженери Raytheon мали створити щось технічно більш опірне та розумне.
AIM-9M, яка надійшла на озброєння у 1983 році, успадкувала основні конструктивні ознаки AIM-9L, але отримала якісно нову головку навідання з суттєво розвинутою логікою розрізнення цілей від природних та штучних перешкод. Двигун отримав модифікацію, яка зменшила видимість дима при запуску — тактичне рішення, спрямоване на ускладнення визначення точного розташування пускової установки. Кожна деталь була пересмотрена через призму практичного досвіду повітряних боїв.
Практичне застосування у реальних конфліктах
Перша широка перевірка AIM-9M в значних масштабах сталася під час операції «Дезерт Шторм» у 1991 році. Ракета продемонструвала стабільну надійність проти іракських винищувачів, які були технічно застарілими, але все ж потребували точного наведення для знищення. Однак справжні випробування чекали в конфліктах 1990-х років, особливо під час операцій на Балканах та в регіональних збройних протистояннях.
Десятиліття інтенсивного використання позначилися на репутації AIM-9M. Під час гарячих точок на Близькому Сході ракета постійно доводила свою надійність, рік за роком перевищуючи очікування оперативників. Щоправда, витрати на виробництво залишаються суттєвими: кожна AIM-9M коштує приблизно 200–400 тисяч доларів США залежно від конкретної модифікації та року замовлення. Ця вартість робить ракету дорогою для масового використання у тренуванні, тому ВПС США та союзники розробили окремі тренувальні версії.
Найпомітніше розширення можливостей сталося з інтеграцією AIM-9M у склад системи NASAMS (National Advanced Surface-to-Air Missile System). Канада та Сполучені Штати передали Україні партії AIM-9M для установки у стаціонарні зенітні ракетні комплекси, що радикально змінило динаміку сучасної повітряної оборони. Це свідчить про універсальність конструкції, яка дозволяє використовувати ракету не лише на винищувачах, але й на спеціалізованих наземних платформах.
| Технічний параметр | Значення | Коментар |
|---|---|---|
| Довжина ракети | 2,87 м | З розкритим хвостовим оперенням |
| Зовнішній діаметр корпусу | 0,13 м (5 дюймів) | Стандартизований для всіх платформ |
| Стартова маса | 85,5 кг | Включає боєголовку і твердопаливний заряд |
| Максимальна швидкість польоту | Мах 2+ | Понад 2500 км/год у разі повного прискорення |
| Радіус дії | 10–18 км | Залежить від висоти цілі, кута атаки та умов запуску |
| Боєголовка | 9,4 кг (WDU-17/B) | Фрагментарна з IR датчиком наближення |
Джерела даних: NAVAIR, Air & Space Forces Magazine.
Платформи озброєння та інтеграція у системи
AIM-9M розроблена для озброєння винищувачів F-15, F-16 та палубних F/A-18 Super Hornet. Кожна з цих машин має спеціалізовані пускові креслення та керуючі системи, що дозволяють пілотам гнучко керувати ракетою в режимах від простого хвостового переслідування до складних маневрених боїв на близькій дистанції. На винищувачі F-16 ракета розташовується на виносних напіввісях під крилами, які мінімізують аеродинамічний опір й забезпечують оптимальне балансування при динамічних маневрах.
Проте сучасні варіанти застосування AIM-9M йдуть набагато далі традиційних авіаційних платформ. Система NASAMS, яка активно розповсюджується в Європі та активно використовується в Україні, заснована на мобільних зенітних ракетних установках, які можуть бути розташовані в будь-якій топографічній местності. Це революційний перехід від суто авіаційної зброї до універсального інструменту повітряної оборони, що розширює можливості захисту территій, де постійна база винищувачів може бути неможливою або недостатньою.
Конкуренція та еволюція в межах сімейства Sidewinder
У той час як AIM-9M залишає стовпом озброєння військово-повітряних сил, її місце поступово займає більш сучасна AIM-9X, яка отримала кардинально переглянуту інфрачервону головку навідання на основі фокусної площини з матрицею 128×128 елементів, придатної до сучасних та прогнозованих контрмір. AIM-9X, що набула озброєння з 2003 року, здатна наводитися на цілі, розташовані далеко від осі прицілювання (так звана можливість «high off-boresight»), що дозволяє атакувати противника без попереднього розвороту винищувача.
Проте вартість AIM-9X суттєво вища за AIM-9M, що утримує багатьох операторів від повного переходу на новіш модель. Тому AIM-9M залишається основною короткодистанційною ракетою для більшості повітряних флотів. За офіційними прогнозами, ця ракета буде у активному використанні ще як мінімум до 2055 року, адже низька вартість, доказана надійність та універсальність при інтеграції роблять її незамінною в найближчих десятиліттях.
Постійні технічні поліпшення і модифікації
За останні сорок років конструктори безперервно вдосконалювали AIM-9M через впровадження програм модифікацій, відомих як PIP (Product Improvement Programs). Кожна нова версія отримувала поліпшену фільтрацію сенсорів, оновлену логіку обробки інфрачервоних сигналів та покращену стійкість до сучасних засобів електромагнітного та радіоелектронного супротиву. Це означає, що ракета, розроблена у 1980-х роках, постійно адаптується до новітніх викликів радіоелектронної боротьби.
Однією з найзначніших інновацій стало впровадження твердопаливних двигунів нового покоління з мінімальною видимістю в інфрачервоному діапазоні. Цей розвиток спрямований на те, щоб зменшити видимість дима при запуску, що дозволяє пілотам обраних винищувачів залишатися у більш безпечній позиції одразу після пуску та виконувати маневри для виходу з зони противникової оборони.
Останні модифікації AIM-9M, такі як вариант AIM-9M-9, отримали розширену антиконтрмірну здатність через поліпшену архітектуру обробки сигналів та складнішу логіку розпізнавання. Це свідчить про жвавість розвитку — конструкторські бюро компаній Raytheon та Northrop Grumman не припиняють роботу над досягненнями, які вже досить старі за військово-технічними стандартами.
Міждержавні дослідження та розробки AIM-9M ведуть гігантські оборонні корпорації, які розбирають кожну компоненту сенсорної системи й ракетного двигуна для пошуку можливостей оптимізації та зниження витрат. Це забезпечує їй позицію однієї з найбільш актуальних та широко розповсюджених коротких ракет повітря-повітря, незважаючи на наявність більш новітніх та дорогих систем.
Після майже сорока років тривалої служби AIM-9M залишається переконливим свідченням того, що добре розроблене інженерне рішення, засноване на глибокому розумінні фізичних принципів і практичних потреб, може бути куди довговічнішим за первісні очікування розробників. Її універсальність, доказана надійність у гарячих точках конфліктів та доступна вартість роблять AIM-9M ракетою, яка залишатиметься актуальною для військово-повітряних сил ще не одне десятиліття, гарантуючи, що це не просто історична зброя, а живий, постійно адаптуючийся до змін бойового середовища інструмент.
