Стандартний реактивний снаряд 9М22У для БМ-21 «Град» забезпечує максимальну дальність 20,4 км, тоді як модернізовані боєприпаси, зокрема український «Тайфун-1» і російський 9М521, подвоюють цей показник до 40 км. Мінімальна відстань для стабілізації траєкторії становить 1,6–5 км залежно від типу боєприпасу.
Повний залп із 40 напрямних триває близько 20 секунд і накриває еліпс площею 8–14,5 га, створюючи зону стабільного ураження живої сили близько 2,4 га. Сучасні системи наведення з супутниковою навігацією зменшують похибку до 90 м на максимальних дистанціях.
Українські модифікації на шасі КрАЗ і нові снаряди від КБ «Південне» дозволяють працювати глибше в тилу противника, зберігаючи сумісність зі старими пусковими установками.

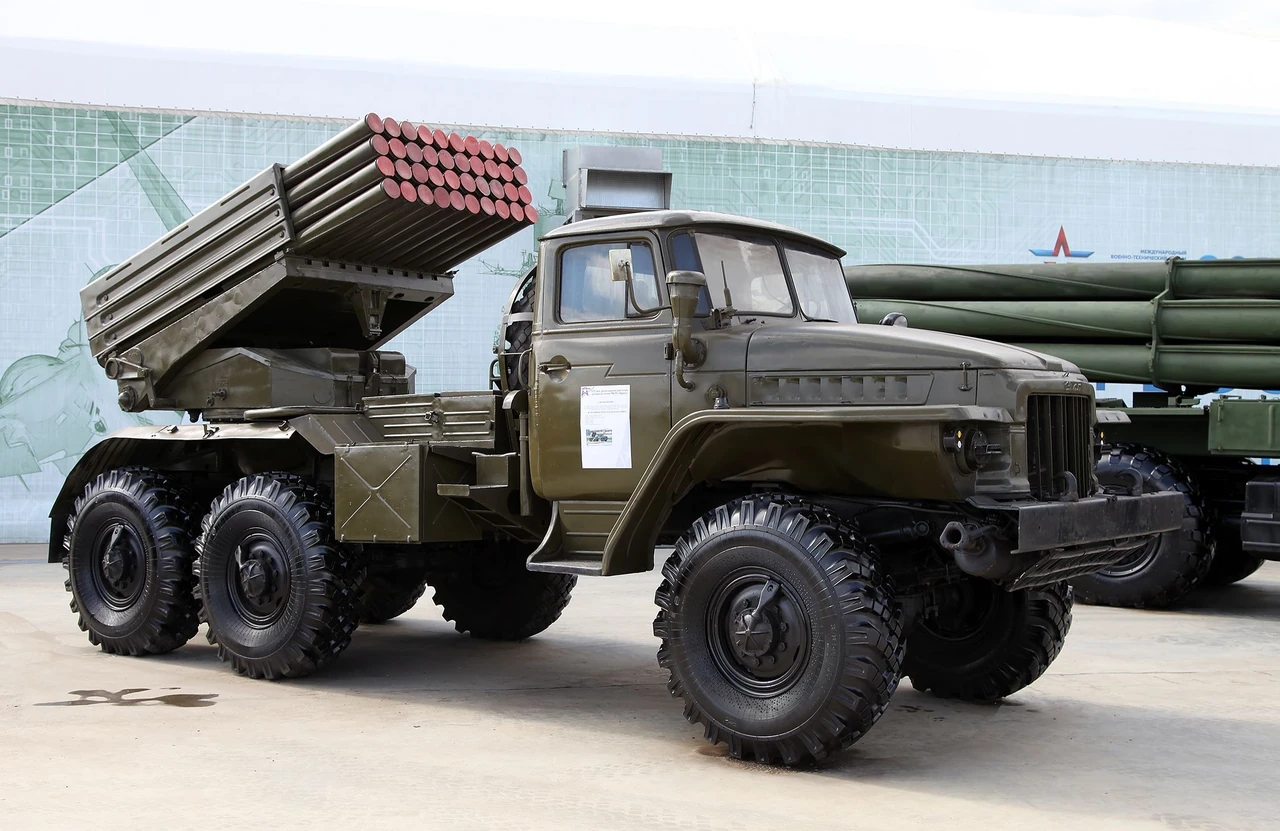

Реактивна система залпового вогню БМ-21 «Град» з’явилася на озброєнні ще 1963 року і досі залишається одним із наймасовіших засобів площинного ураження. Її сила — не в точкових ударах, а в здатності за лічені секунди перетворити велику ділянку місцевості на суцільне поле осколків і вибухів. Саме дальність стрільби визначає, наскільки далеко розрахунки можуть залишатися від лінії зіткнення і наскільки глибоко можуть діставати до ворожих складів, скупчень техніки чи артилерійських позицій.
Базова конструкція проста й надійна: 40 труб калібру 122 мм на колісному шасі. Снаряд важить близько 66 кг, з яких 18,4 кг припадає на бойову частину. Після запуску він обертається завдяки пазам у трубі й стабілізується оперенням. Ця комбінація дає прийнятну купчастість на середніх дистанціях, але на максимумі розсіювання зростає. Тому «Град» завжди працював по площах, а не по окремих танках чи бункерах.
Основні показники дальності для різних снарядів
Дальність стрільби «Града» ніколи не була фіксованою цифрою. Вона залежить від типу реактивного двигуна, маси бойової частини, аеродинаміки корпусу та кута піднесення напрямних. Класичний снаряд 9М22У (М-21ОФ) летить максимум на 20,4 км. Мінімальна дальність для нього — близько 5 км, щоб ракета встигла набрати стабільну траєкторію.
Модернізовані боєприпаси змінили картину. 9М521 із покращеним паливом і електронним підривником досягає 40 км. 9М522 із відокремлюваною бойовою частиною працює в діапазоні 8–37,5 км. Український «Тайфун-1» (9М221Ф), розроблений КБ «Південне», зберігає ту саму 18,4-кілограмову осколково-фугасну бойову частину, але завдяки новому двигуну і аеродинаміці теж б’є на 40 км. Випробування 2019–2021 років підтвердили ці цифри на полігонах Одещини та Миколаївщини.
| Індекс снаряда | Тип | Маса БЧ, кг | Дальність, км |
|---|---|---|---|
| 9М22У (М-21ОФ) | Осколково-фугасний | 18,4 | 5–20,4 |
| 9М521 | Підвищеної потужності | 21 | 15–40 |
| 9М522 | З відокремлюваною БЧ | 25 | 8–37,5 |
| «Тайфун-1» (9М221Ф) | Українська модернізація | 18,4 | до 40 |
| 9М28Ф | Осколково-фугасний | 21 | 4–15 |
Дані зібрані за матеріалами відкритих джерел, зокрема сторінок Вікіпедії та технічних описів виробників. Деякі іноземні варіанти (сербський Edepro, єгипетський Sakr) заявляють навіть 45–52 км, але в реальних бойових умовах найчастіше фігурують показники до 40 км.
Як дальність впливає на тактику застосування
На стандартних 20 км «Град» змушений підходити відносно близько до лінії фронту. Це робить його вразливим до контрбатарейної боротьби та ударів дронів. Коли ж з’являються снаряди на 40 км, розрахунки можуть залишатися глибше в тилу, поза зоною дії більшості ворожих артсистем калібру 152 мм. Саме тому українські артилеристи з 2022 року активно використовували модернізовані комплекси на шасі КрАЗ і нові боєприпаси.
Повний пакет із 40 ракет створює еліпс розсіювання площею 8–9 га. У центрі цього еліпса формується зона стабільного ураження: для живої сили — близько 2,4 га, для легкої техніки — 1,75 га. Один осколково-фугасний снаряд дає понад три тисячі уламків, які зберігають уражаючу дію в радіусі 20–28 метрів. Коли ж працює ціла батарея з 18 машин, на ціль падає 720 ракет за лічені хвилини.
Сучасні системи управління вогнем із GPS/ГЛОНАСС і лазерними далекомірами суттєво зменшують похибку. На модифікаціях на кшталт «Торнадо-Г» чи українських БМ-21К похибка на 40 км може становити близько 90 метрів. Це вже не класичний «килимовий» обстріл, а значно більш керований удар по скупченнях.
Українські модернізації та нові можливості

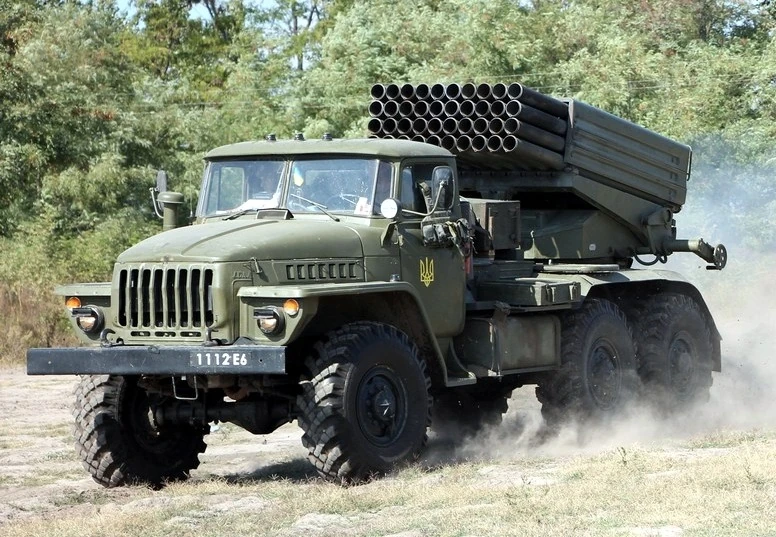

Україна не просто експлуатувала радянські «Гради», а системно їх оновлювала. БМ-21К на шасі КрАЗ-260 отримала потужніший двигун, збільшений запас ходу до 500 км і супутникову систему наведення. Дальність ураження зросла до 40 км. Пізніше з’явилися «Верба» і «Берест» з автоматизованим управлінням і швидшим перезаряджанням.
Снаряд «Тайфун-1» став ключовим елементом цієї еволюції. Він сумісний з усіма існуючими пусковими, але дозволяє працювати на вдвічі більшій відстані. Випробування 2020–2021 років показали стабільну роботу на максимальній дальності. У реальних боях 2022–2026 років такі можливості давали змогу накривати склади, командні пункти та артилерійські позиції, які раніше вважалися відносно безпечними.
Порівняння з іншими системами залпового вогню
На тлі «Смерча» (70 км) чи «Торнадо-С» (до 120 км) класичний «Град» виглядає скромніше. Проте його переваги — масовість, простота обслуговування і дешевизна боєприпасів. Один залп «Града» коштує значно менше, ніж високоточний удар HIMARS, а площа ураження залишається вражаючою. Саме тому навіть у 2026 році ці машини продовжують активно застосовуватися з обох сторін фронту.
- Мобільність: колісне шасі дозволяє швидко змінювати позицію після залпу (норматив — близько однієї хвилини на згортання).
- Швидкість перезаряджання: досвідчений розрахунок справляється за 7–10 хвилин за наявності транспортно-зарядної машини.
- Універсальність боєприпасів: окрім осколково-фугасних існують касетні, запалювальні, димові та навіть мінні варіанти.
- Живучість конструкції: понад 60 країн досі мають ці системи на озброєнні, а кількість вироблених машин перевищила вісім тисяч одиниць.
У реальних умовах війни дальність стрільби «Града» перестає бути суто технічним параметром. Вона стає питанням виживання розрахунку і ефективності удару. Коли ворог має дрони, що бачать тепловий слід і чують звук запуску, кожен додатковий кілометр дальності — це додаткові хвилини на відхід і більша ймовірність виконати завдання без втрат.
Сучасні тенденції йдуть у бік керованих снарядів і інтеграції з безпілотниками. Іспанські комплекти наведення перетворюють старі 122-мм ракети на високоточні боєприпаси з точністю до кількох метрів. Українські розробки продовжують розширювати номенклатуру. «Град» із 1960-х років не збирається йти в історію — він просто вчиться бити далі і точніше.
