Конус Маха — це конічна поверхня, яка обмежує область збурень у газі чи рідині, коли тіло рухається швидше за швидкість звуку. Він розділяє спокійне середовище від зони, де зосереджені звукові хвилі, і саме його проходження викликає характерний хлопок, який багато хто сприймає як вибух.
Ця поверхня виникає через накладання сферичних звукових хвиль, що утворюються в різні моменти часу. Кут між віссю руху і твірною конуса, відомий як кут Маха, прямо залежить від числа Маха: чим вища швидкість, тим гостріший конус. Явище лежить в основі звукового удару від літаків і ракет і спостерігається навіть у міжзоряному просторі навколо пульсарів.
Що таке конус Маха і чому він важливий
Коли об’єкт летить повільніше за звук, його власні звукові хвилі встигають розійтися сферично навколо нього. Спостерігач попереду чує наближення. На швидкостях, близьких до звукової, перед тілом утворюється стрибок щільності. А коли швидкість перевищує швидкість звуку, хвилі вже не встигають випередити джерело. Вони складаються в конічну обвідну — конус Маха.
Вершина конуса завжди знаходиться на самому тілі. Всередині конуса середовище збурене, зовні — спокійне. Саме тому шум надзвукового літака чи ракети не чути доти, доки спостерігач не опиниться всередині конуса. У момент перетину поверхні тиск різко змінюється, і вухо сприймає це як гучний хлопок або подвійний удар.
У повсякденному житті це явище стало особливо помітним під час польотів високошвидкісних ракет. Люди чують сильний «вибух» у небі, хоча жодного удару по землі не відбулося. Ракета вже давно пролетіла далі, а конус Маха ще доходить до спостерігача. Це не робота систем протиповітряної оборони і не детонація — лише фізика надзвукового руху.
Конус Маха існує лише тоді, коли число Маха більше за одиницю. При M = 1 він вироджується у площину, перпендикулярну напрямку руху.
Історія відкриття: від куль до космічних об’єктів
Австрійський фізик і філософ Ернст Мах (1838–1916) у 1880-х роках вперше експериментально зафіксував ударні хвилі навколо надзвукових снарядів. Використовуючи іскрову фотографію та метод тіньової зйомки, він отримав чіткі зображення конічних фронтів за кулями, що летіли швидше за звук. Саме ці знімки лягли в основу поняття, яке сьогодні носить його ім’я.
Мах працював у Празі та Відні, досліджуючи не лише механіку, а й акустику та оптику. Його підхід був суто емпіричним: він наполягав, що фізичні поняття мають ґрунтуватися на спостережуваних явищах. Число Маха — відношення швидкості тіла до швидкості звуку в середовищі — також запроваджено на його честь, хоча сам термін з’явився пізніше.
Сьогодні конуси Маха фіксують не тільки в аеродинамічних трубах. Радіоастрономи бачать їх навколо пульсарів, що рухаються крізь міжзоряний газ зі швидкістю сотні кілометрів на секунду. У лабораторіях аналогічні структури спостерігають у плазмі та навіть у вібруючих зернистих середовищах.
Фізика утворення: принцип Гюйгенса в дії

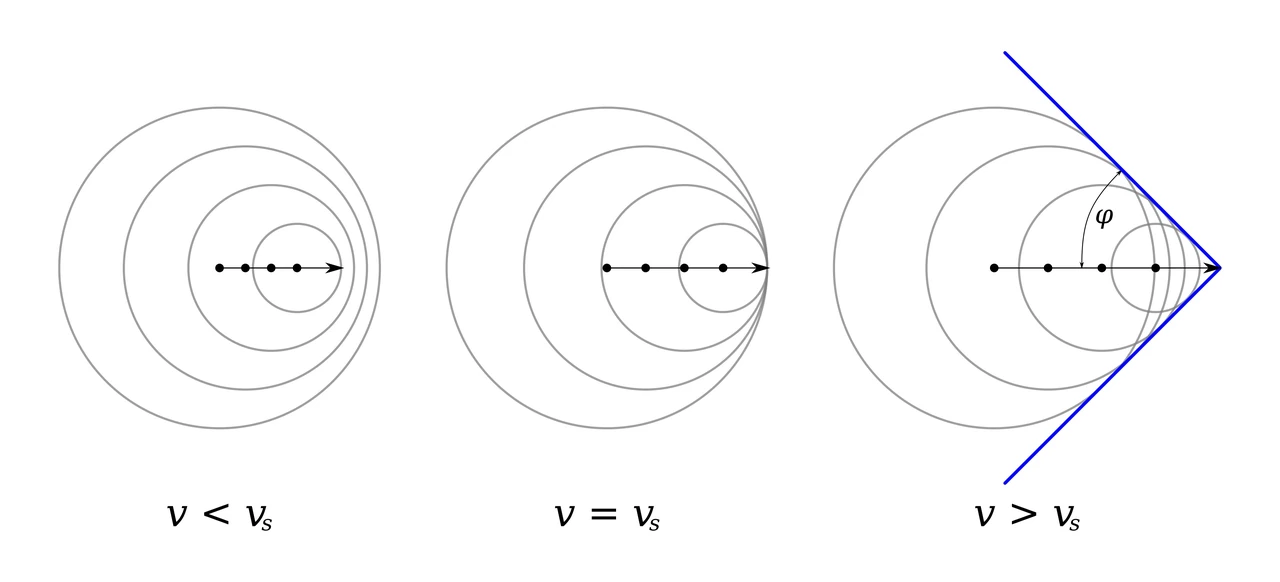

Уявіть точкове джерело, яке випускає сферичні звукові хвилі. Кожна наступна сфера народжується в новій точці траєкторії. Коли джерело рухається швидше за звук, усі ці сфери мають спільну дотичну поверхню — конус. За принципом Гюйгенса ця обвідна і є фронтом ударної хвилі.
На поверхні конуса коливання перебувають у фазі стиснення. Тому перехід через неї супроводжується стрибком тиску, щільності та температури. Всередині конуса збурення можуть бути складними, але зовні їх просто немає — зона тиші.
Швидкість звуку в повітрі залежить від температури: приблизно 340 м/с на рівні моря при 15 °C. У верхніх шарах атмосфери вона нижча. Тому одне й те саме тіло на різних висотах може мати різне число Маха.

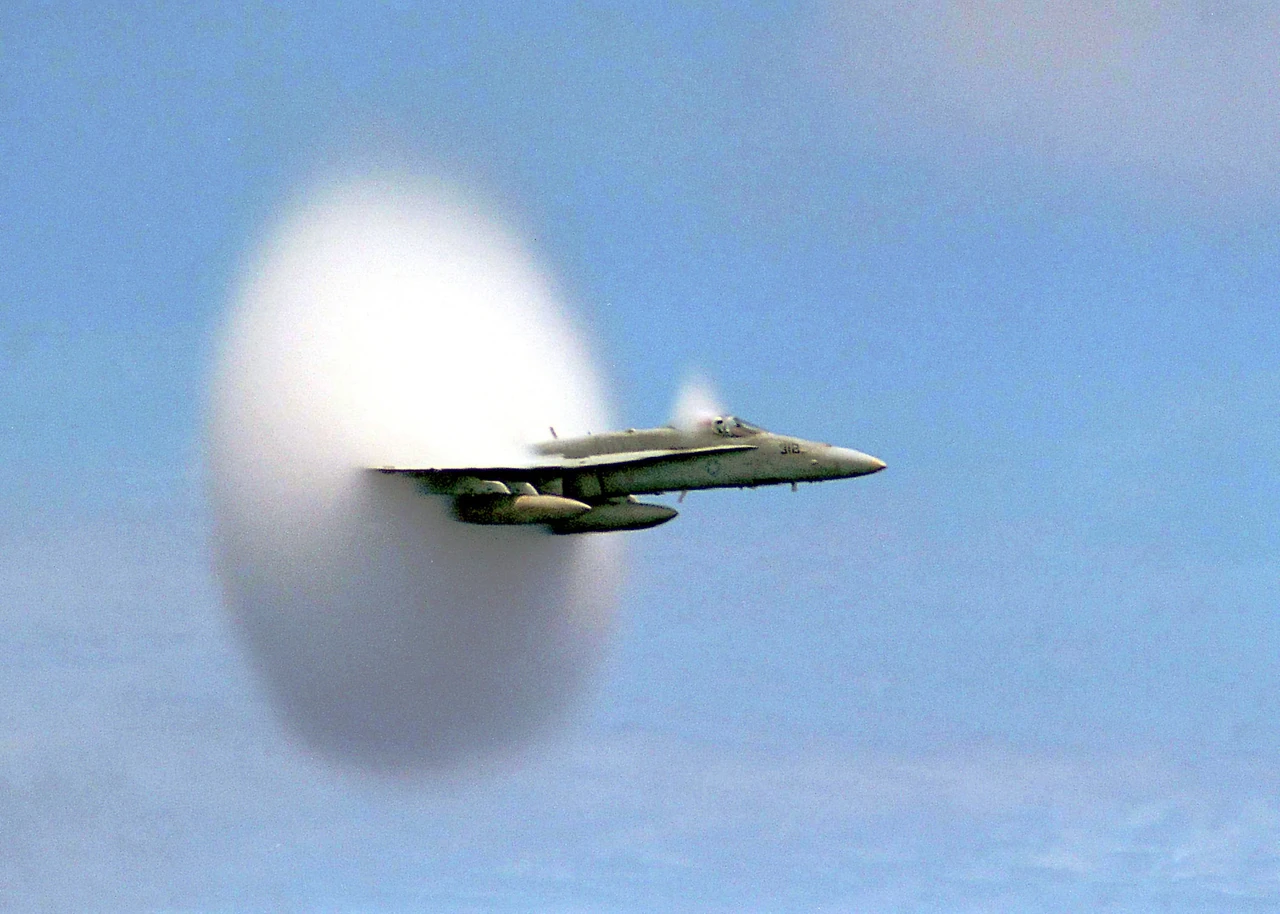

За моїм досвідом аналізу фотографій надзвукових польотів, найчіткіші конуси конденсації з’являються саме в умовах високої вологості, коли падіння тиску викликає миттєве утворення туману. Це не сам конус Маха, а його видимий слід — явище, відоме як сингулярність Прандтля–Глауерта.
Кут Маха та математика явища
Кут між віссю руху і твірною конуса називається кутом Маха (μ). Він визначається простою геометричною формулою:
sin μ = 1 / M
де M — число Маха. Чим більша швидкість, тим менший кут і тим вужчий конус.
Ось порівняльна таблиця для різних режимів польоту:
| Число Маха | Кут Маха | Типовий об’єкт або режим |
|---|---|---|
| 1,0 | 90° | Межа звукового бар’єру, плоский фронт |
| 1,5 | 41,8° | Багато сучасних винищувачів |
| 2,0 | 30° | Крейсерська швидкість Конкорда |
| 3,0 | 19,5° | Високошвидкісні ракети |
| 5,0 | 11,5° | Гіперзвукові апарати |
Дані розраховані за стандартною формулою sin μ = 1/M (джерела: britannica.com, wikipedia.org).
При M = 2 конус уже досить гострий. При гіперзвукових швидкостях він майже притискається до траєкторії польоту. Це важливо для конструкторів: чим вужчий конус, тим менша зона, яку «чує» ударна хвиля на землі.
Звуковий удар: чому чуємо «вибух» без вибуху
Коли поверхня конуса Маха досягає землі, спостерігач відчуває різкий стрибок тиску. Це і є звуковий удар, або sonic boom. Часто він подвійний: один від носової ударної хвилі, другий — від хвостової.
Інтенсивність залежить від висоти польоту, форми апарата і атмосферних умов. На великій висоті удар слабшає через розсіювання. На малій — може навіть пошкодити вікна. Саме тому цивільні надзвукові польоти над населеними пунктами досі обмежені.
Важливо відрізняти звуковий удар від реальної детонації. При конусі Маха немає вогняного спалаху, немає диму, а сам звук приходить із неба і поширюється широкою смугою вздовж траєкторії. Ракета в цей момент уже може бути за десятки кілометрів.
Застосування від авіації до астрофізики
У конструкції надзвукових літаків кут Маха визначає форму крила і розташування повітрозабірників. Інженери спеціально проектують апарати так, щоб ударні хвилі взаємодіяли найвигідніше і зменшували опір.
У ракетній техніці знання про конус Маха допомагає прогнозувати акустичний вплив на землю. У космосі аналогічні структури утворюються навколо об’єктів, що рухаються крізь плазму або міжзоряне середовище. Пульсар «Миша» (G359.23-0.82) залишає за собою чіткий радіоконус Маха довжиною світлові роки.
Навіть у лабораторних умовах — у пиловій плазмі чи шарі вібруючого піску — дослідники відтворюють конуси Маха, щоб вивчати поведінку складних середовищ. Ці експерименти допомагають моделювати процеси в ядерній фізиці та геофізиці.
У нашій практиці спостережень за фотографіями надзвукових польотів найцікавішими залишаються моменти, коли конус конденсації стає видимим лише на частку секунди — і одразу зникає.
Конус Маха — не абстрактна схема з підручника. Це живе фізичне явище, яке щодня формує звуковий ландшафт неба над нашими містами і водночас відкриває вікно в далекі космічні процеси. Розуміння його природи дозволяє не лише спокійніше сприймати далекі хлопки, а й глибше бачити, як працює світ на швидкостях, недосяжних для звичайного слуху.
