У небі над Україною з 2023 року періодично з’являються об’єкти, які не вписуються у звичні категорії дронів чи літаків. Це газові кулі діаметром метр-півтора з підвішеними металевими конструкціями, що рухаються за вітром на висоті кількох кілометрів. Російські війська використовують їх як низькотехнологічний інструмент радіолокаційного обману, змушуючи системи протиповітряної оборони реагувати на хибні цілі.
Повітряна куля з кутовим відбивачем поєднує елементарну аеродинаміку з точним фізичним принципом ретрорефлексії. Крихітна металева конструкція, зважена на шнурку, здатна повертати радіохвилі назад до радара так ефективно, що на екранах з’являється позначка, схожа на невеликий літак або дрон-камікадзе. Технологія не нова, але у сучасній війні набула нового тактичного забарвлення — виснаження ресурсів ППО та створення хаосу в радіолокаційній картині.
У матеріалі розкрито конструкцію пристрою, фізику відбиття хвиль, історичний шлях від метеорологічних зондів до бойових декоїв, реальне застосування під час війни, обмеження методу та способи протидії. Інформація стане корисною як тим, хто вперше стикається з темою, так і фахівцям, які аналізують асиметричні загрози та радіолокаційні системи.
Конструкція: що саме летить у небі
Основа — звичайна латексна або полімерна оболонка діаметром від одного до півтора метра. Її наповнюють гелієм або воднем, щоб забезпечити підйом на висоту кілька кілометрів. Вага наповнювача та оболонки мінімальна, тому навіть невеликий об’єм газу здатен утримати корисне навантаження.

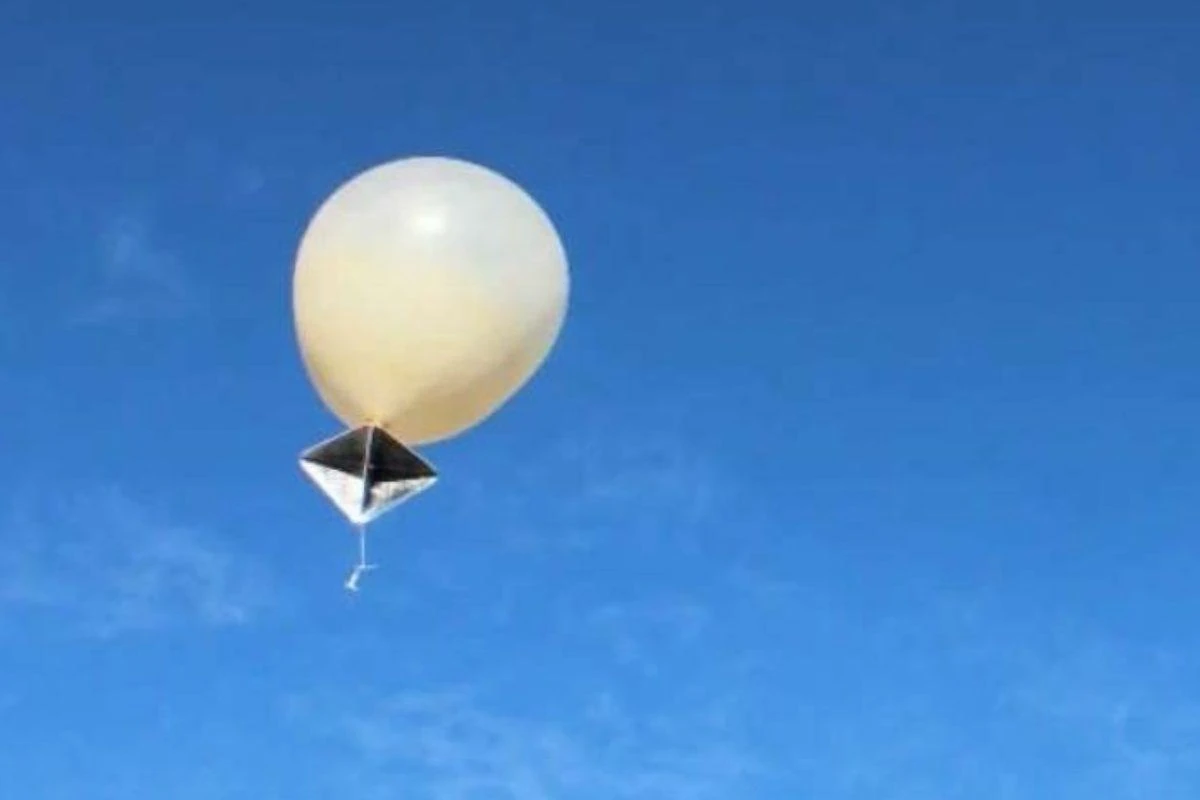

До кулі на міцному шнурку або тросі кріпиться кутовий відбивач. У найпростіших варіантах це три металеві пластини або фрагменти фольги, з’єднані під прямим кутом у формі тригранного кута. Більш складні моделі використовують октаедричну конструкцію — вісім таких кутів, що забезпечує відбиття з більшого діапазону напрямків. Каркас часто роблять з легкого пінопласту, бальси або навіть підвішують відбивальні поверхні на нееластичній сітці з ниток.
У польових умовах відбивач можуть зібрати буквально з підручних матеріалів — алюмінієвої фольги для запікання, закріпленої на картоні чи пінопласті. Така простота дозволяє масово виробляти пристрої без складного обладнання. Кулю запускають з території, контрольованої противником, і вона дрейфує за вітром, іноді долаючи сотні кілометрів і навіть залітати в повітряний простір сусідніх держав.
Фізика ретрорефлексії: чому маленький об’єкт стає великим на радарі
Кутовий відбивач працює за принципом ретрорефлексії — радіохвиля, що потрапляє на три взаємно перпендикулярні провідні поверхні, послідовно відбивається від кожної з них і повертається точно назад до джерела випромінювання. Це не розсіювання енергії в усі боки, як у більшості об’єктів, а концентроване повернення сигналу.
Уявіть три дзеркала, з’єднані в кутку кімнати: промінь ліхтарика, спрямований у цей кут під будь-яким кутом, майже завжди повертається до спостерігача. У радіодіапазоні відбувається те саме. Ефективна площа розсіювання (ЕПР або RCS) такої конструкції в десятки разів перевищує її фізичні розміри. Маленький металевий тригранник на радарі виглядає як об’єкт площею кілька квадратних метрів.
Для тригранного відбивача з довжиною ребра a максимальна ЕПР у певному діапазоні частот описується формулою:
sigma_max = frac4π a⁴3lambda², де lambda — довжина хвилі радара.
Октаедричні конструкції дають менш залежний від кута падіння сигнал, але вимагають більше матеріалу та точності складання. Ефективність падає, якщо хвиля приходить під невдалим кутом або якщо поверхні деформовані. Саме тому польові версії з фольги поступаються фабричним у стабільності, але все одно створюють помітну позначку на екранах.
Історія: від метеозондів до бойових привидів
Ідея поєднати повітряну кулю з кутовим відбивачем з’явилася ще в середині XX століття. Американські патенти 1940-х років описували collapsible balloon з вбудованим radar corner reflector для компактного транспортування та розгортання на висоті. Такі пристрої використовували метеорологи для вивчення вітрів на великих висотах: радар чітко фіксував сильний сигнал від відбивача і відстежував траєкторію кулі.
Після Другої світової війни технологію застосовували для калібрування радарів, у пошуково-рятувальних операціях та наукових експериментах. Моделі на кшталт американського ML-306/AP складалися з алюмінієвої фольги на легкому каркасі з бальси і забезпечували надійне виявлення на відстані понад 40 км навіть тодішніми радарами.
З часом кутові відбивачі знайшли застосування у військовій справі як засоби імітації техніки та створення хибних цілей на землі. Повітряний варіант повернувся у фокус під час сучасних конфліктів, де низька вартість і простота виробництва стали вирішальними перевагами.
Бойове застосування: тактика виснаження та розвідки
З початку 2023 року російські війська регулярно запускають такі кулі в повітряний простір України. Головна мета — змусити українські системи ППО витрачати час, ракети та увагу на об’єкти, які не несуть реальної загрози. Куля з відбивачем імітує на радарах дрон або невеликий літак, змушуючи черговий розрахунок приймати рішення про перехоплення.
Тактика добре вписується в концепцію асиметричної війни. Дешеві, майже кустарні пристрої можна запускати масово, створюючи на радарах «рої» позначок. Паралельно з цим противник може наносити удари крилатими ракетами чи дронами, сподіваючись, що частина засобів ППО буде відволічена. Іноді кулі несуть додаткові елементи — мініатюрні камери чи прості передавачі, хоча більшість залишаються пасивними.
Українські Повітряні сили фіксують такі запуски, аналізують траєкторії та оцінюють рівень загрози. Не кожну кулю збивають: на висоті 7 км і вище для перехоплення потрібна авіація або специфічні зенітні комплекси. Часто об’єкти просто моніторять, доки вони не зникнуть з поля зору або не впадуть. Ситуація загалом контролюється, але сам факт регулярних запусків демонструє прагнення противника тестувати реакцію та виснажувати ресурси.
Ефективність та технічні нюанси
Переваги методу очевидні: низька собівартість, відсутність складної електроніки, можливість масового застосування та незалежність від супутникового наведення. Кулі летять там, куди дме вітер, тому прогнозувати точне місце падіння складно навіть для того, хто їх запускає.
Однак ефективність обмежена. Сучасні радари з доплерівською обробкою та алгоритмами штучного інтелекту добре розрізняють повільні, некеровані цілі без маневрування. Оптичні та тепловізійні засоби виявлення в денний час бачать кулю візуально. Якщо відбивач деформований або орієнтований невдало, ЕПР падає і позначка на екрані стає менш помітною.
| Тип відбивача | Кут огляду | Складність | Застосування |
|---|---|---|---|
| Тригранний | 90–120° | Середня | Калібрування, точкові декої |
| Октаедричний | Близько 360° | Вища | Повітряні хибні цілі |
| Польовий (фольга) | Залежить від форми | Низька | Масові запуски у конфліктах |
Дані узагальнено з технічних описів радіолокаційних систем та публікацій фахових джерел. Реальна ЕПР залежить від частотного діапазону радара, точності кутів та стану поверхонь.
Обмеження та протидія
Найбільша слабкість — повна залежність від вітру. Кулю неможливо направити на конкретну ціль чи повернути назад. Сильний бічний вітер може віднести її далеко від запланованого маршруту. Тривалість польоту обмежена об’ємом газу та герметичністю оболонки.
Українські фахівці застосовують комплексний підхід. РЕБ-станції можуть глушити, якщо на кулі є активні елементи. Сучасні радари та системи обробки даних фільтрують цілі за швидкістю, висотою та характером руху. Візуальне підтвердження з наземних постів або дронів дозволяє відрізнити реальну загрозу від привиду. У багатьох випадках рішення не стріляти виявляється раціональнішим за витрату дорогої ракети.
З часом противник може вдосконалювати конструкції — додавати активні перешкоди чи комбінувати кулі з іншими засобами. Проте базовий принцип залишається низькотехнологічним і вразливим до еволюції засобів виявлення.
Мирні застосування та паралелі
За межами конфліктів повітряні кулі з кутовими відбивачами використовують для калібрування цивільних радарів аеропортів, вивчення атмосфери та в аматорських радіоекспериментах. Метеорологічні служби по всьому світу запускають зонди з відбивачами, щоб радари чітко фіксували їхнє положення на тлі хмар та опадів.
Аналогічний принцип лежить в основі багатьох систем пасивної локації та калібрувальних мішеней для синтетичної апертурної радіолокації (SAR). У космосі та на морі кутові відбивачі допомагають у навігації та пошуково-рятувальних роботах. Технологія, народжена для науки, знайшла застосування у війні, але її цивільний потенціал залишається значним.
Майбутнє низькотехнологічних декоїв
У війнах, де одна сторона має перевагу у високоточній зброї та розвідці, дешеві та численні засоби обману стають важливим елементом асиметрії. Повітряна куля з кутовим відбивачем — яскравий приклад того, як стара ідея отримує нове життя в умовах масового застосування дронів та насичених систем ППО.
Україна та її партнери активно розвивають як засоби протидії, так і власні аеростатичні платформи для корисних завдань — ретрансляції зв’язку, РЕБ та спостереження. Технологія не стоїть на місці: прості газові кулі поступаються місцем більш складним tethered-системам, здатним працювати тривалий час на фіксованій висоті.
Розуміння принципів роботи таких пристроїв допомагає не лише військовим фахівцям, а й усім, хто аналізує сучасні конфлікти. За простотою конструкції ховається глибока фізична ідея та чіткий тактичний розрахунок. Ця ідея продовжує еволюціонувати разом із засобами виявлення та протидії.
