Р-402, повна назва якої — станція радіорелейна широкосмугова СРШ-5000, — це українська розробка, що поєднує класичні принципи радіорелейного зв’язку з сучасними цифровими технологіями. Вона створює високошвидкісні канали передачі даних, голосу та відео між стаціонарними пунктами чи рухомими об’єктами, долаючи до 35 кілометрів в одному інтервалі та забезпечуючи пропускну здатність до 300 Мбіт/с у діапазоні 4920–6100 МГц. Виробляє її одеська компанія «Телекарт-Прилад», яка постачає станції Збройним силам України та цивільним операторам.
У польових умовах, де кожна хвилина вирішальна, така техніка перетворює розрізнені підрозділи на єдину мережу. Зв’язківці розгортають Р-402 як у командно-штабних машинах, так і на стаціонарних вежах, формуючи ланцюги, що працюють навіть тоді, коли інші канали зазнають перешкод. Додаткова розробка того ж виробника — компактний пристрій автоматичного наведення антени «Сова» — робить процес налаштування швидшим і менш залежним від досвіду оператора.
Для новачків важливо зрозуміти суть: радіорелейний зв’язок — це не просто «радіо», а спрямований міст з мікрохвильових сигналів, який заміняє кілометри кабелю чи перевантажені стільникові вежі. Для досвідчених користувачів Р-402 відкриває можливості гнучкого IP-трафіку з підтримкою QoS, адаптивної модуляції та інтеграції в сучасні системи управління.
Що таке радіорелейний зв’язок і чому він досі незамінний

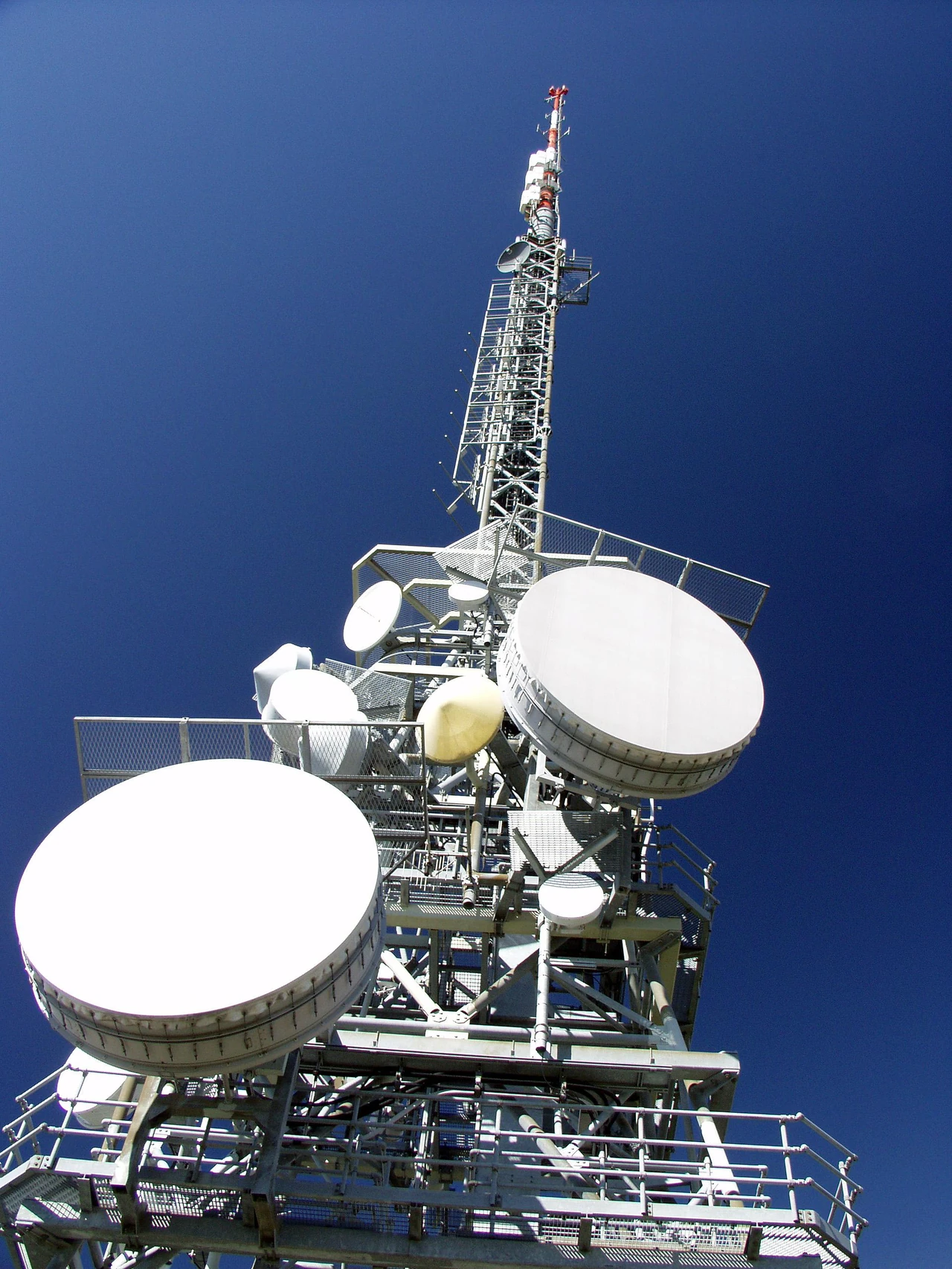

Радіорелейний зв’язок працює за принципом «точка-точка»: потужний спрямований сигнал летить від однієї антени до іншої по прямій лінії видимості. Якщо на шляху з’являється пагорб чи будівля — зв’язок обривається. Тому станції часто ставлять на щоглах, дахах чи височинах. Кожен наступний вузол приймає сигнал, підсилює його і передає далі — як естафетна паличка в ефірі.
На відміну від оптоволокна, яке потребує копання траншей і коштує дорого на пересіченій місцевості, радіорелейна лінія розгортається за години. На відміну від супутникового зв’язку — має меншу затримку і нижчу вартість для відстаней у десятки кілометрів. А порівняно зі звичайним мобільним інтернетом — забезпечує виділену смугу без конкуренції тисяч користувачів і кращий захист від перехоплення.
У сучасній Україні такі системи стали частиною гібридної архітектури зв’язку: вони доповнюють стільникові мережі та супутникові термінали, створюючи резервні маршрути на випадок пошкодження інфраструктури.
Історія Р-402: від радянської «Резеди» до українського виробництва
Ще за радянських часів існувала проміжна багатоканальна радіорелейна станція Р-402 «Резеда». Вона працювала в дециметровому діапазоні і виконувала роль ретранслятора в довгих лініях зв’язку. Після незалежності українські інженери не просто зберегли напрямок — вони створили цифрову широкосмугову версію, відому сьогодні як СРШ-5000 або Р-402 у новому виконанні.
Компанія «Телекарт-Прилад» модернізувала апаратну частину, додала сучасні алгоритми кодування та модуляції, забезпечила сумісність з IP-мережами. Результат — станція, яка серійно випускається в Україні, дешевша за іноземні аналоги і повністю адаптована під потреби вітчизняного війська та цивільних служб.
У 2020 році партію таких станцій разом з командно-штабними машинами на базі БМП-1 передали Збройним силам України. У 2021-му той самий виробник представив пристрій «Сова», який автоматично наводить антену на максимальний рівень сигналу — це суттєво спростило роботу польових розрахунків.
Технічні характеристики СРШ-5000: цифри, що говорять самі за себе
| Параметр | Значення | Примітка |
|---|---|---|
| Діапазон частот | 4920–6100 МГц | Середній мікрохвильовий діапазон з хорошим балансом дальності та пропускної здатності |
| Максимальна пропускна здатність | до 300 Мбіт/с | Достатньо для одночасної передачі голосу, відео та великих обсягів даних |
| Дальність одного інтервалу | до 35 км | За умови прямої видимості між антенами |
| Тип зв’язку | Цифровий, з підтримкою QoS | Пріоритезація трафіку (команди — першими) |
| Застосування | Військове та цивільне | Стаціонарні вузли, польові апаратні, командно-штабні машини |
Ці параметри підтверджені технічною документацією виробника та матеріалами Національного технічного університету України «КПІ імені Ігоря Сікорського».
Склад станції та основні компоненти
Типовий комплект Р-402 включає апаратну частину (радіомодулі, процесори, блоки живлення), антенну систему з параболічними або секторними антенами та допоміжне обладнання — кабелі, кріплення, щогли. Станція може монтуватися як у стаціонарному варіанті, так і в кузові автомобіля чи командно-штабної машини.
Живлення зазвичай здійснюється від стаціонарної мережі через спеціальний блок або від польових генераторів. Сучасні версії підтримують віддалене керування та моніторинг стану через мережеві інтерфейси.
Як працює Р-402: від сигналу до стійкого каналу
Сигнал формується в цифровому вигляді, модулюється на несучу частоту в діапазоні 5 ГГц і випромінюється вузьким променем антени. На приймальній стороні він потрапляє на аналогічну антену, демодулюється, відновлюється і, за потреби, передається на наступний інтервал.
Адаптивна модуляція дозволяє станції автоматично знижувати швидкість при погіршенні умов (дощ, туман) і повертатися до максимуму, коли погода покращується. Підтримка QoS гарантує, що критичні команди не «застрягнуть» у черзі за великими файлами.
Для новачків це звучить як магія. Насправді — це точна інженерія: розрахунок профілю траси, вибір висоти антен, облік земної кривизни та атмосферного поглинання. Досвідчені оператори знають: навіть 30-кілометровий інтервал вимагає ретельного планування.
Застосування в реальних умовах: військо та цивільні задачі
У Збройних силах Р-402 використовують для зв’язку між командними пунктами, підрозділами артилерії, розвідки та тилу. Вона дозволяє передавати великі обсяги інформації — від текстових наказів до відеопотоків з безпілотників — без залежності від комерційних операторів.
У цивільному секторі станція підходить для створення тимчасових мереж на будівельних майданчиках, у віддалених районах, де немає оптоволокна, або як резервний канал для критичної інфраструктури. Швидкість розгортання робить її ідеальною для надзвичайних ситуацій.
«Сова» — маленька революція для великої станції
У 2021 році інженери «Телекарт-Прилад» створили пристрій автоматичного наведення антени «Сова». Він важить менше 8 кг, споживає всього 7 Вт, кріпиться безпосередньо на антену і працює через PoE. Оператор лише подає живлення — і пристрій самостійно знаходить максимальний рівень сигналу.
Це не просто зручність. У бойових умовах чи при обмеженому часі кожна заощаджена хвилина на вирівнюванні антени означає швидше встановлення зв’язку. До того ж вітчизняна «Сова» утричі дешевша за зарубіжні аналоги і компактніша.
Практичні поради з експлуатації та налаштування
Перед розгортанням обов’язково перевіряють профіль траси — чи немає перешкод. Антени встановлюють на максимально можливій висоті, але з урахуванням стійкості конструкції. Після фізичного монтажу виконують грубе наведення вручну, а потім тонке — за допомогою вбудованих індикаторів або пристрою «Сова».
Налаштування частотних каналів та параметрів модуляції проводять через програмне забезпечення. Важливо уникати взаємних перешкод між сусідніми лініями — для цього використовують різні частоти або поляризації.
Регулярне технічне обслуговування включає перевірку герметичності з’єднань, стану кабелів та кріплень антен. У дощову погоду варто контролювати якість сигналу — сильні опади можуть викликати короткочасне ослаблення.
Переваги, обмеження та що враховувати при виборі
Переваги очевидні: висока швидкість, швидке розгортання, незалежність від наземної інфраструктури, можливість роботи в складних рельєфах. Станція українського виробництва — це ще й підтримка вітчизняного оборонного комплексу та нижча вартість обслуговування.
Обмеження класичні для радіорелейних систем: потрібна пряма видимість, чутливість до атмосферних явищ у цьому діапазоні, необхідність кваліфікованого персоналу для початкового налаштування. Крім того, для дуже довгих трас доводиться будувати ланцюг з кількох станцій — кожна додає невелику затримку та потребує живлення.
При порівнянні з іноземними аналогами Р-402 виграє за співвідношенням ціна/можливості та швидкістю адаптації під конкретні потреби українського користувача. З «Совою» в комплекті вона стає ще привабливішою для польових підрозділів.
Р-402 — це не просто обладнання. Це інструмент, який дозволяє українським зв’язківцям тримати руку на пульсі подій навіть у найскладніших умовах. Кожна нова партія станцій, кожен вдосконалений алгоритм — це ще один крок до технологічної незалежності та стійкості систем зв’язку.
