Радіолокаційні станції, відомі також як РЛС або радари, стали фундаментом сучасної оборони, авіаційної безпеки та метеорологічних прогнозів. Вони випромінюють спрямовані електромагнітні хвилі, фіксують їх відбиття від об’єктів і за часом затримки, фазовим зсувом та ефектом Доплера визначають відстань, напрямок, висоту, швидкість і навіть тип цілі. У 2026 році ці системи залишаються критично важливими для України, де поєднання вітчизняних розробок із сучасними іноземними зразками дозволяє ефективно протистояти ракетним і безпілотним загрозам.
Технологія пройшла шлях від перших лабораторних дослідів кінця XIX століття до активних фазованих антенних решіток з цифровим обробленням сигналів. Сьогодні радіолокаційна станція не просто «бачить» ціль — вона розрізняє малопомітні дрони на тлі перешкод, працює в умовах інтенсивної електронної боротьби та інтегрується в єдину мережу протиповітряної оборони. Українські зразки, такі як 79К6 «Пелікан» та 80К6КС1 «Фенікс-1», демонструють здатність виявляти повітряні об’єкти на дальності до 400 км залежно від висоти та ефективної поверхні розсіювання.
Ключова цінність РЛС полягає в їх універсальності: від загоризонтних систем раннього попередження часів холодної війни до компактних мобільних станцій для захисту критично важливої інфраструктури. Розуміння принципів їх роботи допомагає оцінити, чому ці невидимі «очі» залишаються незамінними навіть в епоху супутників та штучного інтелекту.
Витоки технології: від наукових експериментів до поля бою
Ідея використання радіохвиль для виявлення об’єктів виникла задовго до практичної реалізації. 1887 року німецький фізик Генріх Герц експериментально підтвердив існування електромагнітних хвиль і зафіксував їх відбиття та поглинання різними матеріалами. На початку XX століття російський інженер Олександр Попов під час дослідів з радіозв’язком між кораблями зауважив вплив металевих об’єктів на поширення сигналу. 1904 року німець Крістіан Хюльсмейер отримав патент на пристрій, який міг виявляти судна, хоча ще без вимірювання відстані.
Справжній прорив відбувся у 1930-х. Шотландський фізик Роберт Вотсон-Ватт 1935 року продемонстрував імпульсну систему виявлення літаків, яка лягла в основу британської мережі Chain Home. На початку Другої світової війни ці радари дозволили Королівським військово-повітряним силам ефективно перехоплювати німецькі бомбардувальники ще над Ла-Маншем, суттєво вплинувши на результат Битви за Британію. Термін «radar» (radio detection and ranging) офіційно закріпився у США 1941 року.
У Радянському Союзі роботи велися паралельно. Ідеї артилериста Павла Ощепкова отримали підтримку на високому рівні, хоча сам дослідник зіткнувся з репресіями. 1939–1941 років на озброєння надійшли перші серійні станції РУС-1 та РУС-2. Під час війни радянські інженери під керівництвом адмірала Акселя Берга активно розвивали авіаційні радари, зокрема «Гнейс-2». Після 1945 року темпи прискорилися: з’явилися потужні стаціонарні та мобільні системи метрового і дециметрового діапазонів.

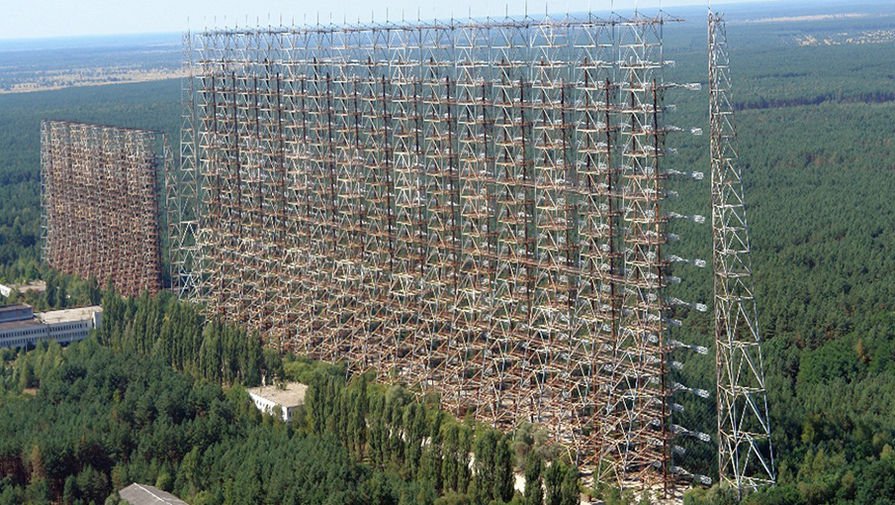

Особливе місце в історії посідає загоризонтна радіолокаційна станція «Дуга» (об’єкт «Чорнобиль-2»). Гігантські антенні поля висотою до 150 метрів, збудовані наприкінці 1970-х неподалік Чорнобильської АЕС, призначалися для раннього виявлення запусків міжконтинентальних балістичних ракет за тисячі кілометрів. Сигнал станції, що звучав як стукіт дятла на короткохвильових приймачах у всьому світі, став одним із символів холодної війни. Після аварії 1986 року роботу припинили, а сам об’єкт нині входить до маршрутів екскурсій у зону відчуження.
Принцип роботи: від випромінювання до обробки сигналу
Будь-яка радіолокаційна станція складається з передавача, антени, приймача та системи обробки сигналів. Передавач генерує потужний високочастотний сигнал — найчастіше у вигляді коротких імпульсів тривалістю від часток мікросекунди до десятків мікросекунд. Антена фокусує енергію в вузький промінь і спрямовує його в простір. Коли хвиля зустрічає об’єкт, частина енергії відбивається назад — це «ехо».
Час між випромінюванням і прийомом відбитого сигналу прямо пропорційний відстані: відстань = (швидкість світла × час затримки) / 2. При швидкості поширення 300 000 км/с навіть мікросекундна затримка відповідає сотням метрів. Кутові координати визначаються положенням антени в момент прийому еха. Для вимірювання швидкості використовують ефект Доплера — зміну частоти відбитого сигналу від об’єктів, що рухаються.
Сучасні станції майже завжди когерентні: вони зберігають фазову інформацію сигналу. Це дозволяє застосовувати складні алгоритми селекції рухомих цілей (MTI), придушення пасивних перешкод від землі, моря чи дощу, а також стиснення імпульсів. Стискання (pulse compression) дає змогу використовувати довгі імпульси з високою енергією для далеких цілей, водночас зберігаючи високу роздільну здатність за дальністю, ніби імпульс був коротким.
Приймач посилює надзвичайно слабкий відбий (іноді в 10¹² разів слабший за випромінений сигнал), перетворює його на проміжну частоту, оцифровує та передає в процесор. Там працюють алгоритми фільтрації, класифікації та трекінгу. Для початківців можна уявити це як сонар, тільки замість звуку — радіохвилі, які проходять крізь хмари, туман і частково дощ, а обробка сигналу нагадує роботу досвідченого музиканта, що виділяє потрібну мелодію з оркестрового шуму.
Типи та класифікація радіолокаційних станцій
РЛС поділяють за кількома ключовими ознаками. За принципом взаємодії з ціллю розрізняють первинні та вторинні. Первинні виявляють відбиття від самої цілі — це класичні «пасивні» радари. Вторинні (SSR) надсилають запит і отримують активну відповідь від транспондера на борту літака чи судна. Вторинні дають додаткову інформацію: висоту, позивний, державну належність, технічний стан.
Vue
За режимом випромінювання станції бувають імпульсними та з неперервним випромінюванням (CW/FMCW). Імпульсні домінують у дальньому виявленні завдяки високій піковій потужності. FMCW-радари популярні в автомобільних системах та короткодистанційних застосунках — вони дешевші, компактніші та дають одночасно дальність і швидкість.
За діапазоном частот РЛС умовно поділяють на метрові, дециметрові, сантиметрові та міліметрові. Метрові хвилі краще проникають крізь атмосферні перешкоди та частково «бачать» деякі малопомітні цілі, але мають низьку роздільну здатність і потребують великих антен. Сантиметрові та міліметрові забезпечують високу точність і компактність, проте сильніше поглинаються дощем та хмарами. Сучасні багатофункціональні станції часто працюють у кількох діапазонах одночасно або швидко перемикаються.
Окрему категорію становлять загоризонтні РЛС, що використовують відбиття від іоносфери. Вони здатні «зазирнути» за горизонт на тисячі кілометрів, але з низькою роздільною здатністю та складною обробкою сигналу. Мобільні, стаціонарні, бортові, корабельні та космічні варіанти доповнюють картину залежно від завдань.
Сучасні технології: активні фазовані антенні решітки та цифрове оброблення
Найбільш значущим проривом останніх десятиліть стала поява активних фазованих антенних решіток (AESA). Замість однієї потужної лампи та механічно обертової антени станція має сотні або тисячі мініатюрних твердотільних модулів передавання/приймання. Кожен модуль може незалежно змінювати фазу та амплітуду сигналу. Електронне керування променем відбувається за мілісекунди — без інерції механіки.
Переваги очевидні: одночасне виконання кількох функцій (пошук + супровід + наведення), висока швидкість сканування, стійкість до пошкоджень окремих елементів (система продовжує працювати з частковою деградацією), можливість формувати кілька незалежних променів та режими з низькою ймовірністю перехоплення (LPI). Українська 79К6 «Пелікан» використовує фазовану антенну решітку з 12 незалежними прийомними променями та високою середньою потужністю 6 кВт, що забезпечує ефективну роботу в умовах перешкод.
Ізраїльські станції сімейства RADA RPS-42 (ieMHR), які з 2023 року активно застосовуються в Україні, представляють компактні AESA-системи гемісферичного покриття. Вони особливо ефективні проти малих безпілотників, реактивних снарядів та крилатих ракет на малих і середніх дистанціях, доповнюючи довгострокові оглядові радари.
Цифрове оброблення сигналів (DSP) та елементи штучного інтелекту дозволяють автоматично класифікувати цілі, відрізняти птаха від дрона, прогнозувати траєкторію та видавати рекомендації оператору. Це критично важливо в умовах масованих атак дронів-камікадзе та крилатих ракет.
Роль радіолокаційних станцій в українській системі протиповітряної оборони
Українські радіотехнічні війська поєднують радянську спадщину з сучасними розробками та західною допомогою. Мобільні трикоординатні станції 79К6 «Пелікан» та її модернізація «Фенікс-1» забезпечують кругове виявлення повітряних цілей на значних відстанях, працюють в умовах перешкод і передають дані в автоматизовані системи управління. Їхня дальність до 400 км для великих цілей на висоті дозволяє завчасно виявляти крилаті ракети та літаки.
Ізраїльські RADA RPS-42 доповнюють картину на ближніх рубежах, створюючи «купол» захисту критично важливої інфраструктури та військових об’єктів від дронів і ракет. Пасивні системи типу «Кольчуга» додають можливість виявлення випромінюючих цілей без власного випромінювання — ідеально для режиму радіоелектронної боротьби.
У реальних умовах 2022–2026 років саме якісна радіолокаційна картина дозволяє ефективно розподіляти обмежені ресурси перехоплювачів, завчасно піднімати авіацію та активувати засоби РЕБ. Оператори РЛС працюють цілодобово, часто під загрозою ударів по самих позиціях, перетворюючи потік даних на рішення, що рятують життя.
Цивільні застосування та повсякденна користь
Поза військовою сферою радіолокаційні станції щодня забезпечують безпеку авіаційного руху. В аеропортах первинні та вторинні радари разом із системами multilateration дозволяють диспетчерам бачити всі повітряні судна в зоні відповідальності, навіть ті, що не відповідають на запити. Метеорологічні радари доплерівського типу фіксують не лише опади, а й зсув вітру, мікропориви та градові осередки — це критично важливо для безпеки зльотів і посадок.
У морській навігації радари допомагають уникати зіткнень у тумані та вночі. Автомобільні радари (77 ГГц) лежать в основі систем адаптивного круїз-контролю та автоматичного екстреного гальмування. Прикордонні служби використовують наземні та аеростатні РЛС для виявлення порушників. Навіть у науці радіолокаційні принципи застосовують у радіоастрономії та для картографування поверхні Землі та інших планет (синтетична апертура SAR).
Виклики та шляхи їх подолання
Сучасні загрози змушують постійно вдосконалювати технології. Літаки-невидимки зі зменшеною ефективною поверхнею розсіювання (RCS), дрони з композитними матеріалами та низькою швидкістю, інтенсивні перешкоди — усе це ускладнює роботу. Метрові радари частково компенсують stealth-ефекти завдяки резонансним явищам, але програють у точності. Багаточастотні та багатопозиційні (бистатичні/мультистатичні) системи, а також злиття даних з оптоелектронними, акустичними та інфрачервоними датчиками стають стандартом.
Електронна боротьба вимагає частотної маневреності, адаптивних форм сигналу та режимів з низькою ймовірністю виявлення. Штучний інтелект допомагає відрізняти реальні цілі від хибних і прогнозувати поведінку супротивника. В Україні ці виклики вирішуються комплексно: поєднанням різних типів РЛС, інтеграцією в єдину мережу та постійним удосконаленням вітчизняних зразків.
Перспективи розвитку технології
На 2026 рік основні тренди — подальша мініатюризація твердотільних модулів, глибша інтеграція штучного інтелекту для автоматичного розпізнавання та прийняття рішень, розподілені сенсорні мережі (включно з дронами-ретрансляторами) та поступовий перехід до когерентних багатопозиційних систем. Квантові радари, що використовують заплутані фотони для підвищення відношення сигнал/шум та стійкості до перешкод, поки залишаються на стадії лабораторних досліджень і не набули практичного поширення.
Українська промисловість, зокрема підприємства, що розробляють станції сімейства «Пелікан»/«Фенікс», має потенціал для подальшого вдосконалення та експорту. Поєднання досвіду реального бойового застосування з доступом до передових компонентів створює унікальні умови для інновацій. Радіолокаційна станція продовжує еволюціонувати разом із загрозами та можливостями, залишаючись одним із найважливіших інструментів забезпечення безпеки — як військової, так і цивільної.
