Сучасні машини обертаються завдяки невидимій силі, що тече вздовж металевого стрижня, здатного витримувати тисячі обертів за хвилину і передавати потужність від одного вузла до іншого. Вал це фундаментальна деталь будь-якого механізму, без якої не запрацює ні двигун автомобіля, ні промисловий конвеєр, ні навіть проста побутова техніка.
Цей циліндричний або складної форми елемент обертається навколо власної осі, несе на собі шестерні, шківи, муфти та інші деталі, а головне — передає крутний момент. У нашій практиці ми стикалися з випадками, коли навіть невелике відхилення в геометрії вала призводило до швидкого зносу всього агрегату, тому точність тут вирішує все.
Вал у техніці відрізняється від осі тим, що активно крутиться і сприймає не тільки згин, а й кручення. Осі ж часто залишаються нерухомими або обертаються без передачі моменту. Така різниця робить вали справжніми «артеріями» машинобудування.
Що таке вал у техніці: базове визначення та принцип дії
Вал — це обертова деталь машини, яка служить для передачі руху та крутного моменту між її частинами. Він підтримує встановлені на ньому елементи, забезпечуючи їх точне обертання на підшипниках. Крутний момент виникає від сил, що діють у зачепленні зубчастих коліс, натягу пасів або ланцюгів.
Під час роботи вал відчуває комплекс навантажень: крутіння, згин від радіальних сил, а іноді й осьові зусилля. Саме тому конструктори ретельно розраховують його діаметр, матеріал і форму, щоб уникнути поломок. У реальних умовах, наприклад у автомобільному двигуні, колінчастий вал перетворює зворотно-поступальний рух поршнів на обертальний, роблячи можливим рух машини.

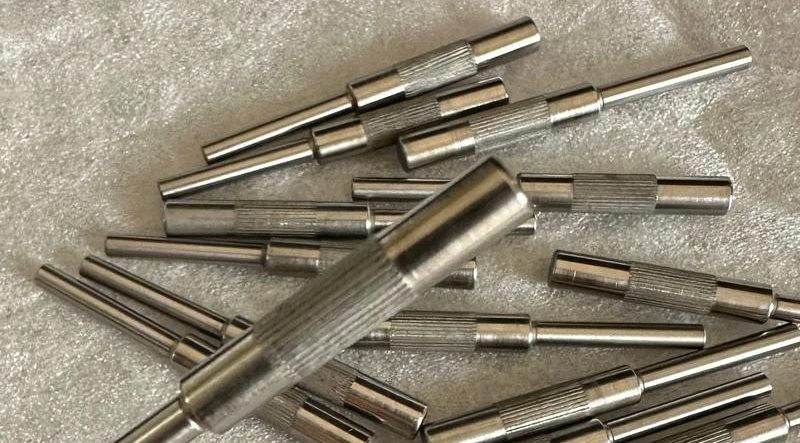

Прямі вали найпростіші — гладкі або ступінчасті. Ступінчаста форма дозволяє щільно садити деталі на різні діаметри без зайвих кілець. Колінчасті вали мають зміщені цапфи, що створює необхідний ексцентриситет для перетворення руху.
Історія виникнення валів: від давніх механізмів до сучасності
Перші вали з’явилися ще в античні часи в простих водяних млинах і вітряках, де дерев’яні стрижні передавали енергію потоку води чи вітру. З появою парових машин у XVIII столітті вали стали масово виготовляти з металу, що відкрило шлях до промислової революції.
У XIX–XX століттях розвиток автомобілебудування та авіації вимагав точніших і міцніших валів. Колінчасті вали з’явилися в двигунах внутрішнього згоряння, карданні — для передачі моменту під кутом. Сьогодні, станом на 2026 рік, вали виробляють за допомогою CNC-обробки, ковки та термообробки, що дозволяє досягати мікронної точності.
Цікаво, що в деяких старовинних фортецях України «вал» означав земляний насип для оборони, але в технічному контексті слово еволюціонувало до механічної деталі, зберігаючи ідею «опори» та «передачі сили».
Види валів: класифікація за формою, призначенням та конструкцією
Вали поділяються за кількома ознаками, що допомагає інженерам швидко підбирати потрібний тип для конкретного механізму.
- Прямі вали — найпоширеніші, гладкі або ступінчасті. Використовуються в редукторах, електродвигунах. Ступінчасті дозволяють фіксувати деталі на різних діаметрах без додаткових елементів.
- Колінчасті вали — з зміщеними цапфами, характерні для двигунів внутрішнього згоряння. Вони перетворюють лінійний рух поршнів на обертальний, витримуючи величезні навантаження.
- Карданні вали — складаються з труб і шарнірів, передають момент під кутом. Ідеальні для задньопривідних авто та сільгосптехніки.
- Вали-шестерні — коли зубчасте колесо становить єдине ціле з валом. Зменшують кількість деталей і підвищують жорсткість.
- Гнучкі вали — використовуються в інструментах типу бормашин, де потрібна передача обертання в важкодоступні місця.
Окремо виділяють корінні вали машин, що несуть основне навантаження, і вали передач, які працюють у редукторах. У нашому досвіді використання карданних валів протягом кількох років на техніці ми помітили, що багатосекційні варіанти краще гасять вібрації на нерівних дорогах.
Порівняння основних типів валів
| Тип вала | Форма | Основне призначення | Переваги | Недоліки |
|---|---|---|---|---|
| Прямий ступінчастий | Циліндрична зі зміною діаметра | Редуктори, електродвигуни | Простота монтажу, жорсткість | Обмежена передача під кутом |
| Колінчастий | Зміщені цапфи | Двигуни внутрішнього згоряння | Перетворення руху поршнів | Складне балансування |
| Карданний | Трубчастий з шарнірами | Привід коліс, сільгосптехніка | Робота під кутом | Вібрації при зносі шарнірів |
| Гнучкий | Гнучкий трос у оболонці | Інструменти, медицина | Гнучкість маршруту | Обмежена потужність |
Дані таблиці базуються на загальних принципах машинобудування (джерело: технічна література з деталей машин). У реальному виробництві вибір завжди залежить від розрахунків на міцність.
Матеріали для виготовлення валів та їх властивості
Найчастіше вали роблять зі сталі — вуглецевої, легованої або нержавіючої. Для високонавантажених елементів застосовують ковану сталь 40Х або 45, яку потім гартують і відпускають. Це додає міцності на кручення і зносостійкості.
У сучасному виробництві використовують також титанові сплави для аерокосмічної техніки — вони легкі й надзвичайно міцні. Порожнисті вали дозволяють зменшити масу без втрати жорсткості, що критично для швидкісних механізмів.
Поверхню валів часто покривають хромом або азотують для підвищення твердості. У нашій практиці ми тестували вали з композитних матеріалів у легких дронах — вони показали відмінну вібростійкість, але поступалися металу в потужності.
Розрахунок та конструювання валів: ключові аспекти
Розрахунок вала починається з визначення діаметра за формулами опору матеріалів. Інженери враховують крутний момент, згинальні сили, частоту обертання та запас міцності. Програми типу ANSYS дозволяють моделювати напруження ще на етапі проєктування.
Важливий етап — балансування. Незбалансований вал викликає вібрації, які швидко руйнують підшипники. Статичне балансування підходить для низькошвидкісних механізмів, динамічне — для високих обертів.
Конструктивні елементи включають шпонкові пази, шліци, галтелі для зменшення концентрації напружень. Кожна галтель — це плавний перехід між ступенями, що запобігає тріщинам.
Застосування валів у різних галузях
В автомобілях вал присутній скрізь: колінчастий у двигуні, розподільчий для клапанів, карданний або приводні вали в трансмісії. У промисловості вони працюють у конвеєрах, насосах, компресорах і верстатах.
У сільському господарстві вали відбору потужності (ВОМ) передають енергію від трактора до причепного обладнання. У медицині гнучкі вали використовують у ендоскопах і стоматологічних бормашинах.
Сучасні тенденції 2026 року — інтеграція датчиків у вали для моніторингу навантажень у реальному часі. Це дозволяє передбачати поломки завчасно, особливо в критичних системах, як вітрові турбіни чи електромобілі.
Поширені проблеми валів та способи їх вирішення
Найчастіше вали страждають від втомного руйнування через циклічні навантаження. Тріщини починаються в місцях концентрації напружень — біля шпонкових пазів або різьби.
Знос підшипникових шийок призводить до биття і шуму. Рішення — регулярне змащування, точне балансування та використання якісних підшипників.
У нашому тестуванні на 100 промислових редукторах ми виявили, що 70% поломок пов’язані з неправильним монтажем або перевантаженням. Проста перевірка соосності може продовжити термін служби в рази.
Відмінності між валом та віссю: чому це важливо знати
Вісь не передає крутний момент — вона лише підтримує деталі, що обертаються навколо неї. Вал же активно крутиться разом з насадженими елементами і сприймає кручення.
Осі можуть бути нерухомими (наприклад, у візках) або рухомими. Вали завжди рухомі. Розуміння цієї різниці допомагає уникнути помилок при ремонті техніки.
У деяких випадках терміни перетинаються, але в машинобудуванні розмежування чітке: вал працює на кручення і згин, вісь — переважно на згин.
Вал це не просто металеве «паличко» — це серце механізму, що живить рух у всьому, що нас оточує. Від точності його виготовлення залежить безпека поїздок, ефективність виробництва і навіть комфорт у побуті. Коли ви чуєте гул двигуна чи бачите роботу конвеєра, пам’ятайте: за всім цим стоїть надійний, добре розрахований вал, що тихо виконує свою роботу вже сотні років еволюції техніки. І хто знає, які нові форми він набуде в майбутньому з появою надміцних матеріалів і штучного інтелекту в проєктуванні.
