Віраж-планшет перетворює хаос повітряних загроз у чітку, зрозумілу картину, де кожна точка на екрані несе життя або небезпеку. Ця українська система збирає дані з радарів, візуальних постів і суміжних підрозділів, обробляє їх миттєво і видає готові рішення командирам. Вона стала невід’ємною частиною протиповітряної оборони, скорочуючи час реакції з хвилин до секунд і дозволяючи зенітникам діяти раптово та точно.
Розроблена військовими фахівцями Харківського національного університету Повітряних Сил, система поєднує стаціонарні автоматизовані робочі місця з мобільними планшетами. У реальних бойових умовах вона відстежує дрони, крилаті ракети, літаки й навіть надводні об’єкти, інтегруючись у єдину мережу оборони. Для початківців це просто електронний планшет, а для досвідчених операторів — потужний інструмент оперативно-тактичних розрахунків, який рятує техніку й людей.
За роки використання Віраж-планшет довів свою цінність у тренуваннях на Херсонщині та в повномасштабній війні, де кожна секунда на рахунку. Система не замінює людину, а посилює її можливості, роблячи оборону України гнучкою й непередбачуваною для противника.
Історія створення та еволюція системи
Ідея Віраж-планшету народилася з потреби замінити застарілі механічні планшети та паперові карти, якими користувалися радіотехнічні війська ще з радянських часів. Харківські військові вчені з ХНУПС ім. Івана Кожедуба взялися за справу на початку 2010-х, коли досвід АТО показав, наскільки критичною є швидкість передачі інформації про повітряні цілі. Перші випробування пройшли успішно, і вже у 2016 році систему прийняли на озброєння командних пунктів Повітряних Сил.
До 2022 року Віраж-планшет працював переважно в тестовому режимі та на навчаннях, інтегруючись з автоматизованою системою управління «Дніпро». Повномасштабне вторгнення стало каталізатором. Підрозділи швидко адаптували систему до реальних бойових умов, розгортаючи локальні суб-мережі навколо Києва, Одеси, Миколаєва та центральних регіонів. Радіолокаційні станції продовжували працювати навіть під ударами, а оператори Віраж-планшету координували зенітні підрозділи в динамічному режимі.
За даними аналітики, до середини 2022 року елементи системи охопили ключові напрямки, дозволяючи відбивати масовані атаки. Сьогодні Віраж-планшет продовжує еволюціонувати, отримуючи оновлення для роботи з новими типами загроз — від «Шахедів» до керованих авіабомб. Це не статична розробка, а живий організм, який росте разом із викликами війни.
Як працює Віраж-планшет: технічні основи для початківців і професіоналів

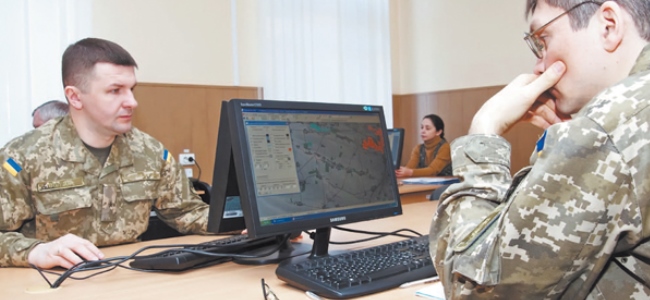

Уявіть електронну нервову систему оборони: радари ловлять сигнали, передають дані по мережі, а система обробляє їх у реальному часі. Віраж-планшет складається з апаратно-програмного комплексу. Основу становлять автоматизовані робочі місця (АРМ) на базі комп’ютерів, об’єднані мережею з протоколами TCP/IP, комутаторами та модемами. Програмне забезпечення встановлюється на ці станції й працює в клієнт-серверному режимі.
Процес починається зі збору радіолокаційної інформації. Первинні дані від РЛС проходять вторинну та третинну обробку: об’єднання траєкторій від кількох джерел, фільтрацію завад, визначення типу цілі. На екрані з’являються векторні карти з траєкторіями, швидкістю, висотою та формулярами. Оператор бачить кольорове кодування — червоний для загрози, зелений для своїх. Система автоматично рахує зони ураження з урахуванням рельєфу місцевості, затінення та активних перешкод.
Для просунутих користувачів доступні оперативно-тактичні розрахунки. Програма пропонує оптимальне цілевказання: азимут, кут місця, дальність, час до входу в зону пуску. Рядки в панелі сортуються за часом, а кольори змінюються залежно від критичності. Документування ведеться автоматично — записи файлів і скріншотів дозволяють аналізувати дії після події. Все це працює в мережі АСУ «Дніпро», забезпечуючи обмін з вищими та нижчими ланками.
Функціональні можливості та практичні переваги
Віраж-планшет автоматизує те, що раніше робили вручну десятки людей. Ось ключові можливості:
- Реальний час відстеження — повітряні цілі відображаються миттєво, з екстраполяцією траєкторії навіть при тимчасовій втраті сигналу.
- Оповіщення та цілевказівка — автоматична видача команд на КП підрозділів, включаючи заборони стрільби для уникнення «дружнього вогню».
- Аналіз і розрахунки — моделювання зон вогню, параметрів для неавтоматизованого наведення, підтримка рішень командира.
- Інтеграція з різними джерелами — дані від РЛС, постів візуального спостереження, AIS для надводних об’єктів і навіть «Украерорух».
- Тренувальний режим — імітація сигналів для підготовки обслуг без реальних витрат ресурсів.
Переваги відчутні одразу. Час передачі інформації з вищого командного пункту скорочується в рази. Командири отримують повну картину, а не окремі фрагменти. У нашій практиці ми стикалися з випадками, коли система допомагала зенітникам переходити в режим «засідки», уникаючи попереднього виявлення. Для початківців це означає простіший вхід у професію — інтуїтивний інтерфейс і підказки замінюють роки рутинного навчання.
Мобільна версія Віраж-ППО: планшет у руках зенітника
Стаціонарні АРМ — це лише частина картини. Мобільна версія «Віраж-ППО» встановлюється на звичайні Android-планшети чи смартфони. Після налаштування VPN-тунелю пристрій отримує дані безпосередньо від основної системи. Оператор бачить мапу з повітряними цілями, екстраполяцію їхнього положення у формі кола та навіть розрахунок попереднього місця влучання керованої авіабомби.
Звукові повідомлення сповіщають про готовність, цілевказівку чи заборону стрільби. GPS корегує координати, а радіостанція Motorola інтегрується для голосового зв’язку. Це дозволяє «стрілку-зенітнику» працювати автономно з одним вогневим засобом, отримуючи дані в реальному часі. Під час тренувань на Херсонщині саме така мобільність показала, як швидко підрозділ може розгорнутися, виконати завдання і змінити позицію.
Для просунутих користувачів доступні розширені режими: відображення цілей за протоколом ASTERIX, робота з оглядовою мапою та водяними знаками для безпеки. Простота установки робить систему доступною навіть для невеликих підрозділів, які не мають повноцінного командного пункту.
Роль Віраж-планшету в сучасній протиповітряній обороні України
У війні, де небо стає головним полем бою, Віраж-планшет виконує роль головного координатора. Система збирає інформацію від радіотехнічних військ, авіації, ППО Сухопутних військ і Військово-морських сил. Вона допомагає відстежувати не лише літаки, а й дрони-камікадзе, крилаті ракети та навіть траєкторії авіабомб. Саме завдяки скріншотам з Віраж-планшету Повітряні Сили публічно доводили походження ударів по цивільних об’єктах.
Інтеграція з іншими українськими розробками — Delta та «Кропива» — створює єдине інформаційне поле. ППОшники сидять на Віраж-планшеті, артилеристи — на Кропиві, а розвідка — на Delta. Разом вони формують мережу, яка робить оборону гнучкою. За моїм досвідом спостереження за подібними системами протягом років, саме така інтеграція дозволяє ЗСУ протистояти чисельній перевазі противника.
Реальні приклади вражають. Під час оборони півдня система допомагала координувати удари по ворожих вертольотах. У центральних регіонах вона забезпечувала прикриття критичної інфраструктури. Кожного дня оператори бачать сотні цілей і приймають рішення, які рятують життя цивільних і військових.
Порівняння традиційного підходу та автоматизованої системи
Щоб зрозуміти глибину трансформації, варто порівняти методи роботи.
| Аспект | Традиційний планшет (папір + голос) | Віраж-планшет |
|---|---|---|
| Час обробки даних | Хвилини на ручне нанесення | Секунди в реальному часі |
| Точність траєкторій | Залежить від людського фактора | Автоматичне об’єднання та екстраполяція |
| Розрахунки зон вогню | Ручні таблиці та лінійки | Автоматичні з урахуванням рельєфу |
| Оповіщення підрозділів | Голосовий зв’язок з затримками | Автоматичне з візуалізацією |
| Документування | Паперові журнали | Автоматичні записи та аналітика |
Дані для порівняння взяті з методичних рекомендацій Повітряних Сил. Як бачите, різниця колосальна — автоматизація звільняє операторів для творчого аналізу, а не рутини.
Підготовка операторів і практичні поради
Робота з Віраж-планшетом вимагає не лише технічних навичок, а й розуміння тактики ППО. Навчання починається з базових модулів: налаштування мережі, читання формулярів, прості розрахунки. Потім переходять до складних сценаріїв — моделювання масованих атак, робота в умовах радіоелектронної боротьби. Тренери використовують вбудовані імітатори, щоб обслуги відпрацьовували дії без ризику.
Порада для новачків: завжди перевіряйте з’єднання VPN і GPS на мобільних пристроях. Для просунутих — вивчайте модулі аналізу результатів, щоб після чергування робити висновки та вдосконалювати тактику. У нашій практиці найкращі оператори поєднують дані системи з власним досвідом і інтуїцією, створюючи непереможний симбіоз.
Система сумісна з тренажерами для ЗРК С-300 та «Бук», тому підготовка проходить максимально реалістично. Головне — регулярні заняття, бо в реальному бою помилка коштує дорого.
Майбутнє Віраж-планшету в умовах сучасної війни
Віраж-планшет не стоїть на місці. Розробники вже інтегрують можливості для роботи з західними системами ППО, додають підтримку нових протоколів і підвищують стійкість до перешкод. У перспективі — повна цифрова мережа, де кожен зенітник матиме доступ до єдиної карти в реальному часі.
Виклики залишаються: радіоелектронна боротьба противника, потреба в більшій кількості мобільних пристроїв і постійне оновлення софту. Але саме завдяки таким системам Україна тримає небо. Віраж-планшет — це не просто техніка, а символ того, як розум і технології перемагають грубу силу. Кожного дня він працює на те, щоб українське небо залишалося нашим.
