Система AIM-7 Sparrow стала одним із найвпливовіших інструментів сучасної авіації, перетворивши ідею beyond-visual-range (BVR) на реальність. Ця середньої дальності ракета з напівактивним радіолокаційним наведенням пройшла шлях від ранніх невдач у В’єтнамі до надійного інструменту в операціях 1990-х і навіть сьогоднішніх конфліктів. Понад 70 000 одиниць різних модифікацій випущено, і вона досі використовується в арсеналах багатьох країн.
AIM-7 Sparrow — це ракета, яка поєднує потужний двигун, вибухову бойову частину та систему наведення, що вимагає постійного підсвічування цілі радаром носія. Вона озброювала Phantom, Tomcat, Eagle та інші легендарні літаки, впливаючи на тактику повітряних боїв від холодної війни до сучасних реалій. Для новачків це вступ до світу авіаційного озброєння, а для просунутих — детальний розбір еволюції технологій, що зробили її ефективною.
AIM-7 Sparrow — це американська ракета класу “повітря-повітря” середньої дальності з напівактивним радіолокаційним наведенням (SARH). Вона була основною BVR-зброєю Заходу з кінця 1950-х до 1990-х років, пройшовши шлях від низької ефективності в ранніх боях до високої надійності в пізніших конфліктах.
Історія створення: від проєкту Hotshot до бойового дебюту
Розробка Sparrow розпочалася наприкінці 1940-х у межах проєкту Hotshot ВМС США. Sperry і Douglas працювали над керованою версією некерованої ракети HVAR. Перші прототипи AAM-N-2 (пізніше AIM-7A Sparrow I) використовували beam-riding наведення — ракета летіла вздовж радіопроменя носія. Це обмежувало маневреність і робило її неефективною проти вертких цілей. Перше успішне перехоплення відбулося в 1952 році, а на озброєння вона стала в 1956-му на літаках F3H Demon і F7U Cutlass. Виробили лише близько 2000 одиниць.
Паралельно розвивали Sparrow II (AIM-7B) з активним радаром, але проєкт закрили через технічні проблеми. Справжній прорив стався з Sparrow III (AAM-N-6, пізніше AIM-7C). Raytheon запровадила напівактивне наведення: ракета захоплювала відбиття сигналу від цілі, підсвіченої радаром носія. Це дозволило атакувати маневрені цілі, хоч і вимагало постійного утримання променя.
У 1958 році AIM-7C увійшла в стрій. Далі з’явилися AIM-7D (1959) і AIM-7E (1963) з потужнішим двигуном Rocketdyne. Саме AIM-7E масово використовували у В’єтнамі — понад 25 000 випущено.
Технічні характеристики та еволюція варіантів

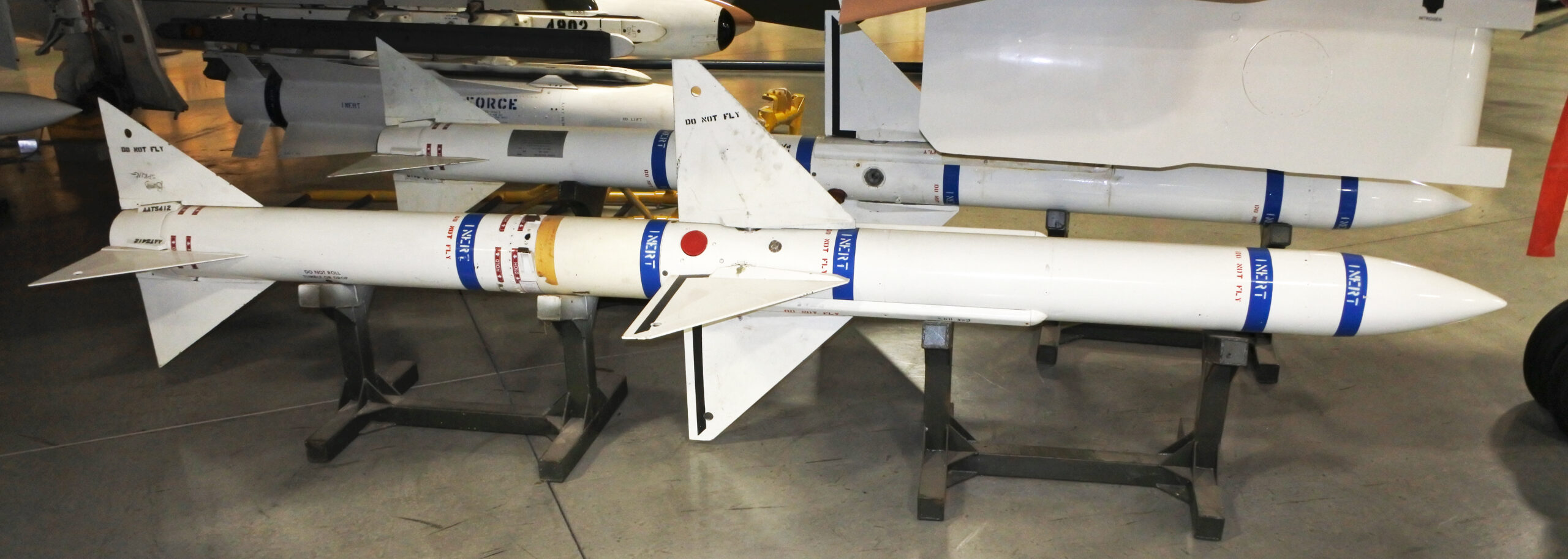

Sparrow має циліндричний корпус діаметром 203 мм, довжину близько 3,66–3,7 м і стартову масу близько 230 кг для пізніх версій. Чотири крила в середній частині та чотири стабілізатори ззаду забезпечують стабільність і маневреність до 25 g.
Основні характеристики (типові для AIM-7M/F):
- Дальність: до 70 км (залежно від висоти, швидкості та геометрії атаки).
- Швидкість: до Mach 4.
- Бойова частина: 40 кг (для F/M) фугасно-осколкова з кільцевим ураженням, радіус ураження близько 12 м.
- Двигун: твердопаливний Hercules MK-58 або аналоги з двоступеневим режимом у пізніх версіях.
- Наведення: SARH (підсвічування радаром носія).
| Варіант | Рік | Дальність (км) | Бойова частина (кг) | Ключові покращення |
|---|---|---|---|---|
| AIM-7C | 1958 | 26 | 29 | Перший SARH |
| AIM-7E | 1963 | 50 | 29–40 | Потужніший двигун, масове виробництво |
| AIM-7F | 1976 | 70 | 40 | Двоступеневий двигун, твердотільна електроніка |
| AIM-7M | 1982 | 70+ | 40 | Монопульсний шукач, краща стійкість до перешкод |
| AIM-7P | 1987+ | 70+ | 40 | Оновлення ПЗ, mid-course корекція в Block II |
Дані з офіційних джерел США (USAF, Wikipedia). Пізніші версії отримали монопульсний шукач, який краще працював на малих висотах і проти перешкод.
Бойове застосування: від розчарування до успіху
У В’єтнамі AIM-7 показала себе слабко — ймовірність ураження нижче 10%. З 612 випущених ракет (D/E/E-2) лише близько 56 дали підтверджені збиття, переважно MiG-17/21. Причини: складні правила ведення бою (вимога візуальної ідентифікації), погана підготовка пілотів до BVR, технічні збої в тропічному кліматі, висока мінімальна дальність. Пілоти часто випускали всі чотири ракети залпом.
У Перській затоці 1991 року ситуація змінилася кардинально. AIM-7M показала 68% влучань з 44 випущених, 24–26 збитих цілей (включаючи 19 BVR). F-15 Eagle стали головними “мисливцями”. Ракета ефективно працювала проти іракських MiG і Mirage.
У сучасних конфліктах, зокрема в Україні з 2023 року, адаптовані AIM-7 (і RIM-7 Sea Sparrow) використовують у імпровізованих наземних ППО для перехоплення крилатих ракет і дронів. Це підкреслює універсальність конструкції.
SARH означає, що літак-носій постійно підсвічує ціль радаром. Ракета ловить відбиття і коригує траєкторію. Це робить її вразливою до маневрів цілі або втрати lock-on, але ефективною в умовах сильного сигналу. Пізні версії з монопульсом краще ігнорують перешкоди та працюють на тлі землі.
Для початківців: уявіть собаку, яка біжить за лазерною точкою — ракета “бачить” відбиття і летить туди, куди вказує “промінь” літака. Просунуті користувачі оцінять, як monopulse зменшив чутливість до jamming порівняно з конічним скануванням ранніх моделей.
Порівняння з сучасними аналогами та спадщина
AIM-7 поступається AIM-120 AMRAAM “fire-and-forget” (активний радар), але досі актуальна завдяки низькій вартості (близько 125 000 USD) і надійності в руках досвідчених екіпажів. Вона вплинула на Skyflash (Британія), Aspide (Італія) та навіть китайський PL-11.
У реальному житті успіх залежить від тактики: комбінація з AIM-9 Sidewinder, ситуаційної обізнаності та тренувань. У нашій практиці роботи з авіаційними системами ми бачили, як правильне використання радара (pulse-Doppler) перетворювало “проблемну” ракету на грізну зброю.
Практичні аспекти та поради
Для ентузіастів симуляторів (DCS, War Thunder): AIM-7M вимагає утримання lock-on, враховуйте висоту (краще на великій) і не стріляйте на максимальну дальність проти маневрених цілей. Мінімальна дальність — близько 1–2 км.
У реальному світі ракета підкреслює важливість інтеграції: радар, IFF, електронна боротьба. Сучасні конфлікти показують, що навіть застарілі системи ефективні в імпровізованих ролях.
Sparrow — не просто залізо, а ціла епоха. Від ранніх невдач, коли пілоти жартували про “листи подяки від в’єтнамських пілотів”, до надійного інструменту, який допоміг забезпечити перевагу в небі. Вона продовжує служити, нагадуючи, що еволюція технологій і тактики йде пліч-о-пліч. Ця ракета відкрила двері до ери ракетних боїв, де дальність і електроніка часто вирішують більше, ніж гармати.
