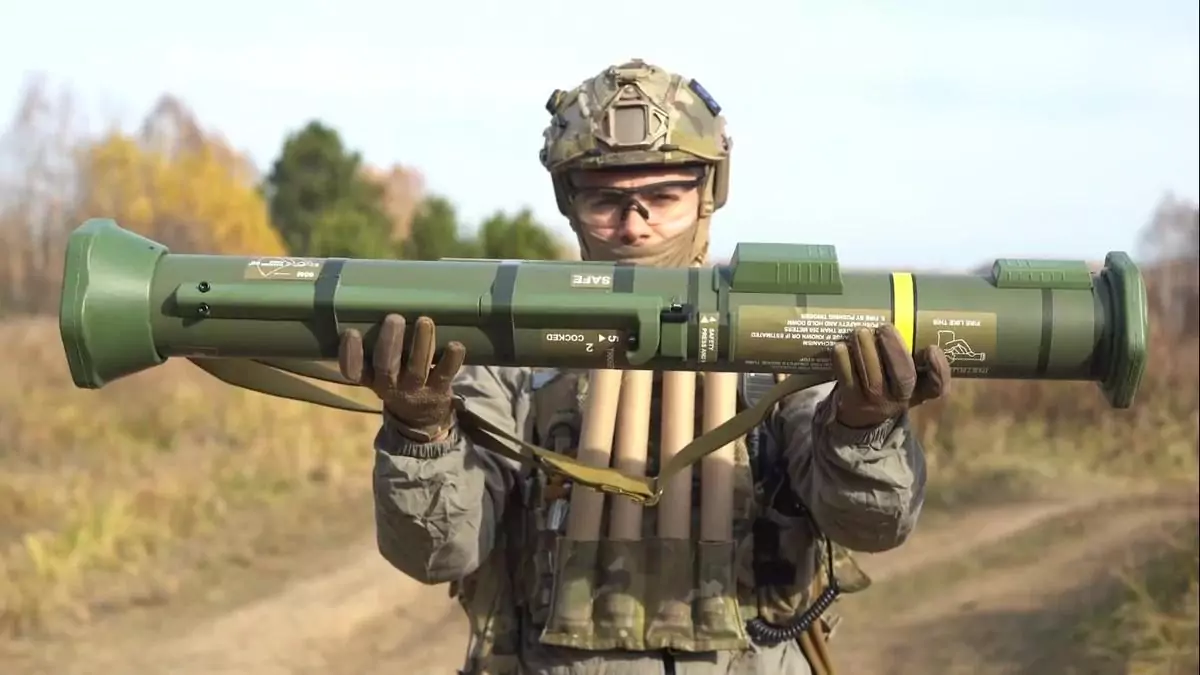

АТ4 — це шведський 84-міліметровий одноразовий протитанковий гранатомет, який поєднує граничну простоту з руйнівною силою кумулятивної боєголовки. Легка трубчаста система вагою трохи більше шести кілограмів дозволяє піхотинцю одним пострілом зупинити або знищити броньовану ціль на відстані до трьохсот метрів. Назва походить від гри слів: «AT» означає anti-tank, а «4» — вісімдесят чотири міліметри калібру.
Ця зброя не є класичним реактивним гранатометом у звичному розумінні. Вона працює за принципом безвідкатної гармати: порохові гази вириваються назад, повністю компенсуючи віддачу. Снаряд вилітає з гладкого ствола, стабілізується оперенням і вражає ціль кумулятивним струменем, що пробиває сотні міліметрів гомогенної броні. У 2022 році тисячі таких гранатометів надійшли до України від Швеції та Сполучених Штатів і швидко стали частиною арсеналу ЗСУ.
Сьогодні AT4 переживає цікаву трансформацію. Українські майстри розбирають навіть нові екземпляри, щоб витягти високоякісну бойову частину та встановити її на FPV-дрони. Те, що колись було «одноразовою» зброєю для піхоти, тепер продовжує нищити техніку в новій реальності безпілотної війни.
Історія створення та розвиток
Коріння AT4 сягають кінця 1960-х, коли шведська армія прийняла на озброєння 74-мм гранатомет Miniman (Pansarskott m/68). Це була проста одноразова система, але з обмеженою пробивною здатністю. У 1976 році компанія Förenade Fabriksverken (пізніше Saab Bofors Dynamics) розпочала роботу над новим проектом — більш потужним, надійним і зручним.
Прототипи пройшли випробування на початку 1980-х. У 1987 році Швеція прийняла гранатомет на озброєння під позначенням Pansarskott m/86. Того ж періоду американська армія шукала заміну застарілому M72 LAW. AT4 переміг у конкурсі, отримав позначення M136 і зазнав незначних доопрацювань — інші прицільні пристосування, ремені, амортизатори.
За десятиліття вироблено понад мільйон одиниць. Система поширилася більш ніж у п’ятнадцяти країнах. Простота конструкції з фібергласової труби, відсутність необхідності обслуговування та низька вартість зробили її ідеальною для масового оснащення піхоти.
Технічний устрій та принцип роботи
AT4 — це гладкоствольна безвідкатна система. Усередині фабрично зарядженої труби знаходиться снаряд з кумулятивною бойовою частиною, пороховий заряд і механізм запалювання. Коли боєць натискає спуск, порох згоряє, снаряд розганяється до 290 м/с (у стандартній версії), а гази, що вириваються назад, повністю гасять віддачу.
Снаряд стабілізується чотирма розкладними перами. Кумулятивна боєголовка формує тонкий струмінь розплавленого металу (ефект Манро), який на швидкості кілька тисяч метрів за секунду пробиває броню. Після пробиття всередині цілі виникає ефект «за бронею» — уламки, розпечені частинки та ударна хвиля вражають екіпаж і обладнання.
У версіях з індексом CS (Confined Space) застосовується протимаса — зазвичай солона вода в спеціальному контейнері. Вона викидається назад одночасно зі снарядом, значно знижуючи тиск і полум’я позаду. Це дозволяє вести вогонь з приміщень, окопів або з-за укриттів без ризику для стрільця та без сильного демаскування позиції.
Основні технічні характеристики
Стандартний AT4 важить усього 6,7 кг, має довжину 102 см і готовий до пострілу одразу після зняття з пакування. Це робить його однією з найлегших систем свого класу.
| Параметр | Стандартний AT4 | AT4 CS (серія) |
|---|---|---|
| Калібр | 84 мм | 84 мм |
| Маса | 6,7 кг | 7,8–9 кг |
| Довжина | 102 см | ≈102 см |
| Початкова швидкість | 290 м/с | 220 м/с |
| Ефективна дальність (точкова ціль) | 300 м | 200–300 м |
| Бронепробиття (RHA) | до 420–450 мм | 350–500 мм (залежно від модифікації) |
| Можливість стрільби з приміщень | Ні (сильний backblast) | Так (протимаса) |
Ці цифри — не просто сухі характеристики. Вони означають, що боєць може носити гранатомет у рюкзаку або на плечі годинами, а коли з’являється ціль — дістати, зняти запобіжник і вразити за лічені секунди.
Варіанти та модифікації
Сімейство AT4 постійно розвивалося. Базова версія HEAT чудово справляється з легкою і середньою бронетехнікою, укріпленнями.
AT4 CS HP отримала покращену кумулятивну частину з пробиттям до 500 мм і можливістю стрільби з обмеженого простору.
AT4 CS ER — варіант з більшою дальністю (до 600 м) і посиленою пробивною здатністю.
AT4 CS AST оптимізована для міського бою: тандемна або спеціальна бойова частина для пробиття стін і створення проходів у будівлях.
AT4 CS HE — протипіхотний варіант з осколково-фугасною або повітряно-вибуховою боєголовкою.
Кожна модифікація зберігає однакову ергономіку: боєць, який навчився стріляти з однієї, легко переходить на іншу. Це величезна перевага в умовах, коли постачання йде різними партіями.
Як стріляти з AT4: практичний посібник
Для новачка система максимально дружня. Спочатку знімають захисні ковпачки з обох кінців труби. Деякі версії мають складану рукоятку — її розкладають. Знімають запобіжник (звичайно червоний штифт або важіль). Прицілюються через прості залізні приціли, схожі на автоматні. Натискають спусковий важіль — і постріл.
Після пострілу трубу викидають. Її не перезаряджають і не використовують повторно — фіберглас розрахований лише на один цикл навантаження. Бійці часто знімають приціли з відстріляних труб, щоб не плутати їх з новими.
Важливе правило безпеки: за стандартним AT4 позаду на 20–30 метрів має бути вільний простір. Полум’я, гази та уламки можуть поранити або спалити спорядження. У версіях CS ця зона значно менша завдяки протимасі.
Тактика застосування та бойовий досвід
AT4 найкраще працює в засідках, з флангів або в міській забудові, де дистанція бою невелика. Один боєць або пара може зупинити колону техніки, якщо правильно вибрати момент і позицію. Часто гранатомети використовують у зв’язці з кулеметами або снайперами: спочатку зупиняють техніку, потім добивають.
Проти сучасних танків з динамічним захистом (типу «Контакт-5» або «Релікт») ефективність знижується — кумулятивний струмінь може бути частково нейтралізований. У таких випадках бійці намагаються влучити в борт, корму або ходову частину, або використовують кілька пострілів одночасно.
У практиці багатьох армій AT4 зарекомендував себе як надійний «другорядний» протитанковий засіб — дешевший і простіший за Javelin чи NLAW, але з меншою дальністю та відсутністю самонаведення.
АТ4 в російсько-українській війні: постачання та адаптація
У перші місяці повномасштабного вторгнення Швеція та США передали Україні понад двадцять тисяч гранатометів AT4. Вони швидко з’явилися на фронті — від оборони Києва до боїв на сході. Українські воїни відзначали простоту освоєння: навіть бійці без попереднього досвіду роботи з важкою зброєю могли ефективно застосовувати систему після короткого інструктажу.
За повідомленнями з фронту, AT4 використовували не лише проти танків, а й проти БМП, БТР, укріплених позицій та навіть для створення проходів у бетонних огорожах.
До кінця 2024 року з’явилася нова практика. Через домінування FPV-дронів на полі бою піхоті рідко вдається підійти до бронетехніки на 200–300 метрів. Натомість високоякісні кумулятивні бойові частини AT4 виявилися цінним ресурсом для дронів. Українські майстерні почали розбирати нові гранатомети, витягати боєголовки та монтувати їх на FPV. Це яскравий приклад адаптації: те, що колись було «одноразовою» зброєю, тепер продовжує працювати в новій технологічній реальності.
Переваги, обмеження та роль у сучасному бою
Головні переваги AT4 — простота, мала вага, відсутність обслуговування, низька вартість і висока ймовірність влучання на близькій дистанції. Боець може нести кілька одиниць, швидко переходити від однієї до іншої.
Обмеження очевидні: одноразовість, відносно невелика дальність, вразливість до динамічного захисту на важких танках, сильний backblast у базовій версії. У сучасній війні з масовим застосуванням дронів і далекобійної артилерії роль класичних одноразових гранатометів зменшилася, але не зникла повністю.
AT4 досі незамінний у міських боях, при прориві укріплень, у засідках на техніку супроводу та як резервний засіб, коли закінчилися керовані ракети.
Сучасні тенденції та майбутнє
Saab продовжує розвивати сімейство. З’являються версії з інтегрованими червоними точковими прицілами, покращеними нечутливими вибуховими речовинами, більшою дальністю. У США триває робота над новими варіантами для програми Individual Assault Munition.
В Україні ж AT4 став частиною більшої історії — історії тотальної адаптації. Коли дрони беруть на себе основну роботу з бронетехнікою, якісні кумулятивні заряди не пропадають даремно. Вони продовжують нищити ворога, тільки вже з іншої платформи.
AT4 ніколи не був «чарівною паличкою», яка сама вирішує долю бою. Але в руках підготовленого бійця, в правильний момент і в правильному місці він залишається грізною зброєю. А в умовах, коли технології змінюються щомісяця, здатність швидко переосмислювати навіть «стару» систему стає справжньою перевагою.
Українські воїни вже довели це на практиці.
