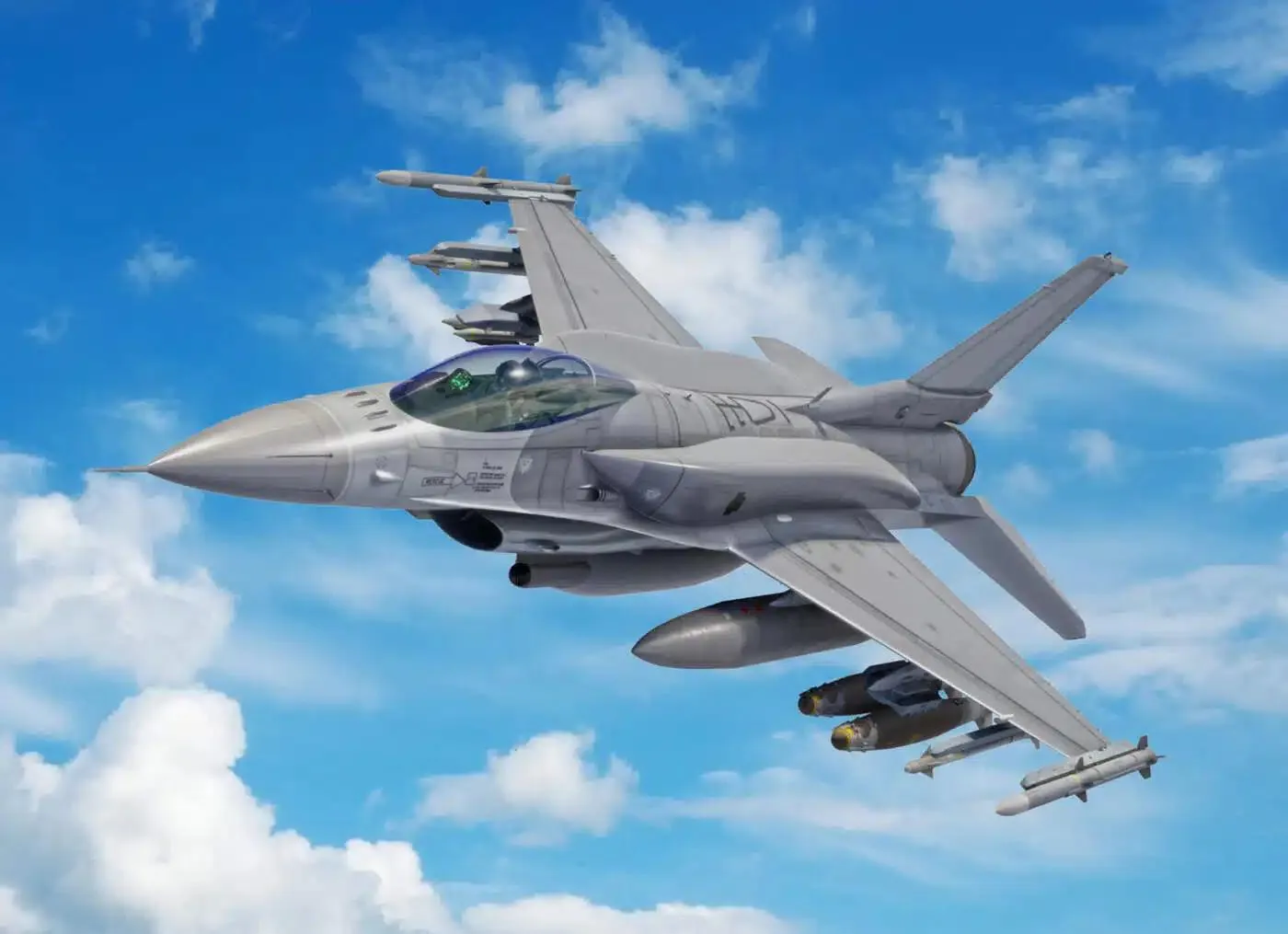

F-16 Block 70/72: новітня архітектура бойового винищувача

F-16 Block 70/72, офіційно відомий під назвою F-16V або Viper, — це найсучасніша версія легендарного американського винищувача, розробленого компанією Lockheed Martin. Ця модифікація інтегрує передові авіонічні системи, потужнішу авіоніку та конструктивні удосконалення, які розширюють період експлуатації літака в два рази порівняно з попередніми поколіннями. Випуск здійснюється на новому виробничому закладі в Гринвіллі, Південна Кароліна, де виготовляються літаки нової збірки, на відміну від модернізованих варіантів старіших машин.

Цей винищувач представляє собою синтез чотирьох десятиліть еволюції F-16, почавши з легкого винищувача 1970-х років і завершуючи потужною машиною, яка може конкурувати з сучасними загрозами на середину 2020-х років. Розроблення концепції F-16V розпочалось у 2012 році на Сінгапурському авіаційному шоу, проте серійне виробництво таких літаків у новій формі почалось лише кілька років тому. Block 70/72 використовується низкою країн, включаючи Бахрейн, Болгарію, Грецію, Філіппіни, Катар, Словаччину, Тайвань і Туреччину.

Привабливість цієї платформи полягає у компромісі між доступністю, проведеністю у бою та сумісністю з системами п’ятого покоління, включаючи F-22 та F-35. На відміну від дорогих та складних стелс-винищувачів, Block 70/72 пропонує приблизно 95 % їхніх можливостей за частку вартості, що робить його ідеальним вибором для союзників НАТО та партнерів США.

Історія розроблення F-16V розпочалась понад десять років тому, коли Lockheed Martin почала збирати конфігурацію, яка могла б значно підвищити можливості легендарного Fighting Falcon. Концепція була вперше представлена на Сінгапурському авіаційному шоу у лютому 2012 року як відповідь на потребу оновлення старіючих флотів F-16 у союзниках США. Перша модифікація на льотовилище відбулась у 2015 році в Форт-Уорті, Техас, коли прототип витримав перші польотні тести. Перші замовлення на модернізацію надійшли від Тайваню, яке обрало програму “Peace Phoenix Rising” для оновлення 144 своїх F-16A/B Block 20 до стандарту V, але три літаки були втрачені в авіаційних інцидентах, залишаючи 141 машину для модернізації.

Технічні характеристики F-16 Block 70/72

Таблиця показує основні розрахункові параметри F-16 Block 70/72 у стандартних умовах. Реальні характеристики можуть варіюватися залежно від погодних умов, висоти операцій, мас палива і конфігурації озброєння. Джерела: Army Recognition, Lockheed Martin.

Конструктивні особливості та розмірні характеристики

F-16 Block 70/72 зберігає характерну архітектуру оригінального винищувача Fighting Falcon, розробленого General Dynamics у 1970-х роках. Компактний одномісний або двомісний фюзеляж (для варіантів C та D відповідно) оптимізовано для високої маневреності при збереженні достатнього корисного навантаження. Ключова особливість конструкції — це cropped delta wings, или обрізані дельтаподібні крила, які забезпечують баланс між піднімальною силою та аеродинамічним опором. Розмах крил становить 9,96 метра, загальна довжина літака — близько 15 метрів, а висота кабіни від землі — 5 метрів.

Вирішальна інновація Block 70/72 — подовження ресурсу конструкції до 12 000 літних годин, що на 50 % більше порівняно з попередніми варіантами і означає потенційну експлуатацію таких машин до 2060-х років.

Фюзеляж посилено матеріалами, що забезпечує необхідну міцність для тривалої експлуатації. Бульбашковий ковпак кабіни без рамки дозволяє пілотові оглядати простір на 360 градусів з мінімальними обмеженнями, що критично важливо при виконанні маневрених атак та уходів від ракет. Система Fly-by-Wire забезпечує електронне керування літаком без механічних тяг, дозволяючи витримувати перевантаження до 9G без ризику для конструкції. Однак це не означає, що пілот постійно перебуває під таким навантаженням — максимальні маневри обмежені людськими можливостями організму.

Масові характеристики: порожня маса літака становить близько 8 573 кілограми, нормальна злітна маса коливається в діапазоні 12 000–13 000 кілограмів залежно від конфігурації озброєння та палива. Максимальна злітна маса може досягати 19 000 кілограмів із повним внутрішнім паливом та підвісним озброєнням. Літак оснащений 11 зовнішніми точками підвіски: шість під крилами, два на кінцівках крил, два під фюзеляжем і одна центральна на осі літака. Така конфігурація забезпечує значну гнучкість для різноманітних бойових конфігурацій — від повітряних боїв до ударів по наземних цілях. Джерела даних: Lockheed Martin, Army Recognition.

Енергетична система та динаміка польету

Block 70/72 використовує один з двох варіантів потужних турбовентиляторних двигунів із форсажем: General Electric F110-GE-129 (для варіанту Block 70) або Pratt & Whitney F100-PW-229 (для Block 72). Обидва двигуни розвивають 29 000 фунтів тяги без форсажу та понад 32 500 фунтів на повній потужності форсажу. Це забезпечує надзвуковий політ з максимальною швидкістю Mach 2 (понад 2 100 км/год на висоті) та дозволяє литаку швидко набирати висоту та маневрувати у повітрі.

Дальність польоту у стандартної конфігурації становить близько 2 000 кілометрів без дозаправки палива, що є достатнім для більшості тактичних завдань у межах театру операцій. Розширення дальності здійснюється використанням конформних паливних баків, які встановлюються на верхній частині фюзеляжу і не впливають на аеродинаміку, на відміну від традиційних підвісних баків. Саме завдяки цій інновації Block 70/72 отримав перевагу над попередніми версіями у плані довголітків операцій.

Система керування льотом через Fly-by-Wire використовує четирикратну резервованість комп’ютерів, гарантуючи безпеку навіть при відмові одного або двох каналів управління. Автоматична система Automatic Ground Collision Avoidance System (Auto GCAS) постійно моніторить близькість до землі та у разі небезпеки автоматично піднімає ніс літака, запобігаючи зіткненню з ландшафтом — це видало життя багатьом пілотам у забудованих районах та при роботі на малих висотах.

Авіоніка та радарна система: перехід у п’яте покоління

Найбільш вражаючою складовою F-16 Block 70/72 є авіоніка, яка дозволяє цьому чотирьохпокіленню літаку конкурувати з багато дорожчими стелс-винищувачами. На серці системи знаходиться радар AN/APG-83 SABR (Scalable Agile Beam Radar), розроблений компанією Northrop Grumman. Це активна фазована антена решітка (AESA), конструкція якої базується на технологіях, використаних у радарах F-22 (AN/APG-77) та F-35 (AN/APG-81). Програмний код системи приблизно на 95 % спільний з кодом F-22, що дозволяє швидко впроваджувати оновлення можливостей.

Радар AN/APG-83 сканує горизонт на 120 градусів і здатен одночасно виявляти та супроводжувати десятки цілей на відстані понад 250 кілометрів, навіть в умовах активного радіоелектронного потиску.

На відміну від механічно скануючих радарів попередніх поколінь, AESA електронно змінює спрямування променя без фізичного обертання антени. Це забезпечує значно більшу швидкість отримання даних, кращу стійкість до радіоелектронного потиску та можливість одночасного ведення операцій у повітряній та наземній областях (режим A/A та A/G). Система включає також режим синтетичної апертури (SAR), який дозволяє отримувати детальні зображення наземних цілей навіть у хмарній погоді, неможливе для попередніх систем на основі оптики.

Цифровий кокпіт оснащений трьома або чотирма багатифункціональними дисплеями з рідкокристалічною технологією та високою роздільною здатністю. Центральний педестальний дисплей показує тактичну карту в реальному часі з позначеннями об’єктів, сучасні сенсори та дані від іншого озброєння. Система управління полком MFDS дозволяє пілотові швидко перемикатися між режимами та налаштовувати інформаційні панелі під специфіку поточної місії. Інтеграція системи Link 16 забезпечує обмін даними з іншими літаками, наземними радарами та командними пунктами НАТО у реальному часі — це забезпечує жовтну рівень ситуаційної обізнаності на полі бою.

Окрім основних компонентів авіоніки, Block 70/72 включає інфрачервону систему пошуку та відстеження (IRST), яка дозволяє виявляти теплові сигнатури ворожих літаків без використання активного радара (в режимі мовчання). Система електронної протидії (EW) Viper Shield забезпечує пасивне виявлення ворожих радарів, розпізнавання типів та автоматичне розгортання дипольних відбивачів та наводящіх матеріалів для лицьовки лучей ворога. Цей набір систем робить F-16 Block 70/72 надзвичайно стійким до повітряної оборони, розробленої у 1980–1990-х роках.

Навігаційні системи та підсистеми життєзабезпечення

Навігаційна система F-16 Block 70/72 базується на сучасному інерціальному навігаційному обладнанні (INS), інтегрованому з глобальною системою позиціонування (GPS). На випадок радіоелектронного потиску або відмови GPS, система може повністю функціонувати у режимі інерціальної навігації, зберігаючи точність позиціонування протягом 15–20 хвилин без оновлення сигналів. Система Link 16 синхронізує дані з інших джерел, включаючи наземні радари і командні пункти, що дозволяє підтримувати точну ситуаційну обізнаність навіть у умовах активних радіоелектронних завад.

Система життєзабезпечення пілота включає автоматичний компенсатор тиску (Auto-GCAS), який запобігає несвідомому зниженню літака під час виконання складних маневрів при великих перевантаженнях. Крім того, кабіна герметизована та тиск в ній поддерживается автоматичною системою, забезпечуючи комфортну атмосферу на висотах до 15 тисяч метрів. Катапультне крісло Aces II або більш сучасні варіанти дозволяють пілотові покинути летіння у критичних ситуаціях навіть на максимальній швидкості та на будь-якій висоті. Система охолодження під тиском забезпечує комфорт пілота у гарячих кліматичних умовах, які характерні для операцій у Близькому Сході та інших гарячих регіонах.

F-16 Block 70/72 здатен нести широкий спектр озброєння для виконання різноманітних завдань. Вбудована зброя включає 20-мм гарматупіволя Vulcan, розташовану на лівій стороні фюзеляжу, яка здатна випускати до 6 000 куль за хвилину. Крім того, 11 точок підвіски дозволяють встановлювати:

• Повітряні ракети: AIM-120 AMRAAM (для боїв на дальній і середній дистанції) та AIM-9 Sidewinder (для близькобойних зустрічей), а також ракети європейських партнерів, таких як Magic 2 та інші;
• Протирадарні ракети: AGM-88 HARM для придушення ворожої ППО та систем радіопеленгації;
• Ударні ракети: AGM-65 Maverick та керовані бомби з лазерним наведенням (ГБУ-серії) для точних ударів по наземних цілях;
• Контейнери розвідки: Sniper ATP для розпізнавання цілей та координування ударів інших платформ;
• Паливні резервуари різних типів та конфігурацій для розширення дальності операцій.

Така гнучкість озброєння дозволяє F-16 Block 70/72 виконувати місії придушення ворожої ППО (SEAD), фронтового бомбардування, повітряної оборони, морської розвідки та численні інші завдання у межах однієї операції. Система інтеграції озброєння перевіряє сумісність кожної ракети чи бомби з системою управління льотом та забезпечує коректні параметри запуску. Джерела: Northrop Grumman, Defense Express.

Глобальна експортна база та прийняття у збройних силах

Першим замовником F-16 Block 70/72 став Бахрейн, який отримав контракт вартістю 1,12 мільярда доларів на 16 літаків у червні 2018 року. Перші машини почали надходити в 2023 році, ставши піонерами у новій виробничій лінії Lockheed Martin у Гринвіллі. З того часу список замовників розширився: Болгарія замовила 16 машин (8 у 2019 та 8 у 2022 році), Словаччина обрала 14 машин, Греція отримала контракт на модернізацію своїх F-16, Філіппіни замовили літаки, а Тайвань стоїть у черзі на одержання 66 нових машин. За даними виробника, потенціал замовлень перевищує 100 літаків, що свідчить про неослабний інтерес світової спільноти.

Цьогодні Lockheed Martin має потенціал подвоїти темпи виробництва, якщо попит буде зростати. Заводи у Гринвіллі та Форт-Уорті працюють на практично повну потужність, забезпечуючи темп виробництва близько 36 літаків на рік для всіх замовників. Повна контрактна вартість для кожної держави зазвичай у 2–3 рази перевищує базову ціну літака через включення навчання персоналу, логістичної підтримки, запасних деталей та наземного обладнання. Наприклад, контракт Словаччини на 14 машин оцінюється у 1,8 мільярда доларів, що становить близько 130 мільйонів доларів на одиницю з повним пакетом. Для порівняння, базова ціна нового F-16V Block 70/72 коливається у діапазоні 43–55 мільйонів доларів, залежно від конкретної конфігурації та комплектації радарного та авіонічного обладнання.

Відмінності між Block 70 та Block 72

Технічна різниця між варіантами C та D (Block 70 і Block 72 відповідно) полягає переважно у силовій установці. Block 70 оснащується двигуном General Electric F110-GE-129, тоді як Block 72 використовує Pratt & Whitney F100-PW-229. Обидва двигуни забезпечують однакові характеристики тяги та надійності, але мають різні схеми обслуговування та запасних частин. Це дозволяє альянсам України та НАТО обирати вариант на основі вже наявної логістичної бази. Крім того, варіант C є одномісним винищувачем, зручнішим для щоденних операцій, а варіант D з двома місцями дозволяє мати інструктора або спеціаліста системи у польоті.

Інтеграція з системами п’ятого покоління

Однією з найбільших переваг F-16 Block 70/72 є його максимальна сумісність з винищувачами п’ятого покоління F-22 та F-35. Спільні апаратні компоненти радарів та однакові кодові базисання дозволяють одноступеневому обміну даними та використанню спільних протоколів комунікації. Це розширює мисліво-практичні можливості змішаних дружин бойових літаків, де F-35 може виступати як командно-координуючий центр, а F-16 — як ударна сила.

Система Link 16 забезпечує повну інтеграцію у збройні сили НАТО, дозволяючи обмін інформацією про вороже повітряне простір, координацію дій під час комбінованих операцій та отримання наведення від наземних систем управління та контролю. Це особливо важливо для країн, які тільки переходять від російських платформ на західні, оскільки гарантує безпроблемну взаємодію з союзниками.

Загалом, F-16 Block 70/72 (F-16V Viper) прямує до того, щоб стати визначальною платформою для близько дослідження багатоцільових винищувачів четвертого покоління на наступні три-чотири десятиліття. Комбінація доступної ціни, проведеності у бою, надійності та постійного відновлення можливостей робить його неперевершеним вибором для союзників та партнерів США.

На тлі загрози сучасних конфліктів і необхідності модернізації авіаційних сил, Block 70/72 залишається чи одним з найпрактичніших рішень для достатньої повітряної оборони держав, які не мають доступу до дорогих та складних у обслуговуванні стелс-платформ. Його здатність обмінюватися даними з системами п’ятого покоління через Link 16 і спільні радарні архітектури забезпечує довголітку актуальність навіть у змінювальному середовищі загроз.

Сьогодні, у 2026 році, F-16V Viper залишається одним з найпопулярніших винищувачів у світі за межами США, з продовженим спросом і довгою очередю замовлень. Його простота пілотування, надійність двигунів, цифрова архітектура та можливість модульного оновлення авіоніки робить його платформою, якій світ довірить захист свого повітряного простору ще кілька десятків років. Перспектива, що старі машини можуть пройти модернізацію до стандарту Block 70/72 через програму SLEP (Service Life Extension Program), розширює цінність цієї платформи для більш бідних країн, які мають застарілі F-16 у своїх арсеналах. Без сумніву, Viper залишиться символом ефективної військової модернізації та прагматичного вибору у світі високотехнологічного озброєння.
