Звичайна сталева авіабомба часів холодної війни падає на ціль із похибкою у десятки, а то й сотні метрів. Закріпіть на її хвості невеликий комплект із чотирма керованими стабілізаторами, GPS-приймачем та інерційним блоком — і ця ж бомба влучає у квадрат розміром із гаражні ворота за будь-якої погоди, вдень чи вночі. Саме цю магію виконує JDAM — Joint Direct Attack Munition, або спільний боєприпас прямої атаки.
Технологія, народжена після болючих уроків операції «Буря в пустелі», давно перестала бути екзотикою. JDAM воює в Афганістані, Іраку, Сирії, на Близькому Сході, а з 2023 року — і в українському небі, де її носять МіГ-29, Су-27 та Су-24. Розберемо детально, як влаштована ця система, які модифікації існують і чому Пентагон уже випустив понад чотириста тисяч таких комплектів.
Що таке JDAM і звідки взялася ідея

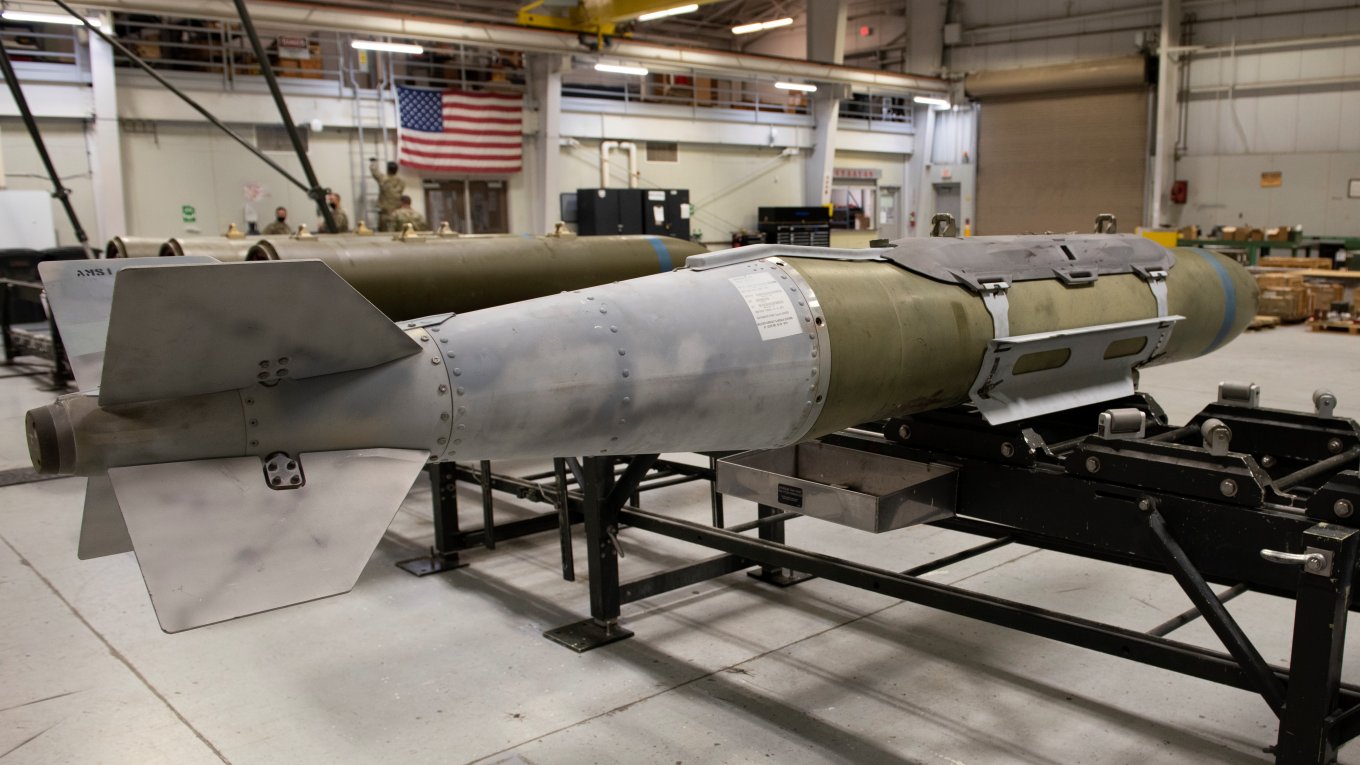

JDAM — це не сама бомба, а хвостовий комплект наведення, який накручують на звичайну вільнопадаючу авіабомбу серії Mark 80 або BLU. Після монтажу боєприпас отримує нове позначення з префіксом GBU (Guided Bomb Unit) і перетворюється з «дурної залізяки» на високоточний засіб ураження. Сам літак при цьому залишається тим самим — кріплення стандартні, інтеграція мінімальна.
Розробку запустили у 1992 році після того, як «Буря в пустелі» оголила неприємну правду. Лазерні бомби чудово працювали у ясну погоду, але хмари, дим від палаючої нафти й пилові бурі робили їх безпорадними. ВПС та ВМС США хотіли зброю, яка б’є точно за будь-яких умов — звідси й слово «Joint» у назві, що означає міжвидову розробку. Перший політ відбувся 22 жовтня 1996 року, а до бойового застосування система дійшла у 1998-му.
Економіка теж зіграла свою роль. Виробництво «розумної» бомби з нуля коштує десятки, а то й сотні тисяч доларів. Комплект JDAM коштує близько 25 тисяч і встановлюється на бомбу, яка вже лежить на складах десятиліттями. За даними виробника Boeing, з 1998 року до лютого 2020-го виготовлено понад 430 тисяч комплектів — за пікових темпів понад 130 одиниць на день. Це той випадок, коли стара зброя отримала друге життя завдяки невеликій електронній «приправі».
Принцип роботи: GPS, інерція й чотири рулі
Серце системи — поєднання двох незалежних навігаційних модулів. Інерційна навігаційна система (INS) рахує положення бомби за акселерометрами та гіроскопами, відштовхуючись від точки відокремлення від літака. GPS-приймач паралельно ловить сигнали супутників і коригує накопичену похибку. Хвостовий блок з чотирма аеродинамічними поверхнями розгортає бомбу так, щоб вона прийшла точно у задані координати.
Цільові точки вводяться кількома способами. Координати можуть бути завантажені ще на землі перед вильотом, скориговані пілотом у повітрі через бортову систему або передані з розвідувальної мережі за лічені секунди до скидання. Це робить JDAM зброєю реального часу: пілот летить з повним підвісом, а конкретну ціль обирає вже над зоною бойових дій.
Точність вражає для пасивної планерної зброї. За даними Air & Space Forces Magazine, кругова ймовірна похибка (CEP) при доступному GPS становить близько 5 метрів — це означає, що половина бомб лягає у коло радіусом п’ять метрів. Без GPS, лише на інерції, похибка зростає приблизно до 30 метрів, що все одно у десятки разів краще за звичайне вільне падіння. Дальність планування стандартної версії — до 28 кілометрів при скиданні з великої висоти.
Сімейство модифікацій: GBU-31, GBU-32, GBU-38 та JDAM-ER
JDAM не існує у єдиному екземплярі — це ціла родина, заточена під різні калібри й тактичні задачі. Найважчий представник, GBU-31, кріпиться на 2000-фунтову (907 кг) бомбу Mk 84 або проникаючу BLU-109 для ураження бункерів і командних пунктів. Середній GBU-32 використовує 1000-фунтову Mk 83. Найлегший і найпопулярніший GBU-38 — це 500-фунтовий (227 кг) Mk 82, який забезпечує баланс між потужністю й мінімізацією побічних втрат.
| Модифікація | Боєприпас-основа | Стартова маса | Довжина | Розмах хвостових поверхонь |
|---|---|---|---|---|
| GBU-38 | Mk 82 / BLU-111 (500 фунтів) | 253,6 кг | 235,2 см | 35,6 см |
| GBU-32 | Mk 83 / BLU-110 (1000 фунтів) | 460,5 кг | 303,5 см | 49,8 см |
| GBU-31 | Mk 84 / BLU-109 (2000 фунтів) | 925,4 кг | 387,9 см | 63,5 см |
Дані базуються на матеріалах Air & Space Forces Magazine та DSnews. Цифри ілюструють просту закономірність: чим важча боєголовка, тим більший комплект потрібен для її стабілізації у польоті, але принцип роботи лишається однаковим.
Окрема історія — JDAM-ER (Extended Range), розширена версія з додатковим складаним крилом. Цей комплект розробила австралійська Defence Science and Technology Organisation спільно з Boeing, і він тричі збільшує дальність планування — з 24 до понад 72 кілометрів. Королівські ВПС Австралії взяли його на озброєння у 2015 році, а у 2023-му перші партії пішли в Україну. Існують і похідні варіанти: Laser JDAM з додатковою лазерною головкою для ураження рухомих цілей, а також моделі з покращеним протиджемінговим захистом GPS.
JDAM в Україні: МіГ-29, Су-27 та власні розробки
Україна отримала перші JDAM-ER на початку 2023 року в межах американського пакету військової допомоги вартістю 1,85 мільярда доларів, оголошеного у грудні 2022-го. Командувач ВПС США у Європі генерал Джеймс Хекер тоді публічно підтвердив: українські пілоти не лише отримали бомби, а й успішно їх застосовують. Це був прорив — раніше радянська авіація могла бити лише некерованими боєприпасами з малих висот, наражаючись на ПЗРК і зенітну артилерію.
Українські інженери виконали технічно складне завдання — інтегрували американський боєприпас у літаки радянської конструкції. На спеціальних пілонах власної розробки JDAM-ER підвішуються під МіГ-29, Су-27, а потенційно й під Су-24 та Су-25. У серпні 2023 року в День Незалежності офіційно показали Су-27 з такими бомбами під крилом.
У травні 2026 року Державний департамент США схвалив можливий продаж Україні ще 1532 комплектів JDAM-ER загальною вартістю 373,6 мільйона доларів. У пакет увійшли 1200 хвостових комплектів KMU-572 для двотисячофунтових бомб, 332 комплекти KMU-556, підривники FMU-139, програмне забезпечення, технічна документація та логістична підтримка. За даними Defense Express, JDAM-ER дозволяє вражати цілі, які раніше були недосяжними для української авіації та навіть для систем HIMARS.
Паралельно Україна створила власну планеруючу авіабомбу «Вирівнювач» з боєголовкою у 250 кілограмів. За інформацією Business Insider, наш аналог приблизно втричі дешевший за американський JDAM-ER і вже пройшов усі випробування. Це не заміна, а доповнення — імпортні боєприпаси та власне виробництво разом створюють стійку до постачальних ризиків систему ураження.
Сильні й слабкі сторони системи
JDAM має дві фундаментальні переваги, які зробили її основою сучасної ударної авіації. Перша — всепогодність: на відміну від лазерних бомб, GPS-сигнал проходить крізь хмари, дим і пил. Друга — масштаб: будь-яка стара бомба перетворюється на високоточну, що дає величезну економію коштів і часу виробництва.
Проте є й помітні обмеження, про які варто говорити прямо:
- Вразливість до GPS-глушіння. Сильні станції радіоелектронної боротьби противника здатні «заглушити» сигнал супутників, після чого бомба переходить лише на інерцію зі зростанням похибки.
- Відсутність термінального самонаведення. Базова версія JDAM б’є по координатах, тому проти рухомих цілей вона безсила — для цього існує Laser JDAM з лазерною головкою.
- Обмежена дальність базової моделі. Стандартні 24–28 км змушують літак входити у зону дії ворожих ЗРК, тому реально цінною для України стала саме версія ER з крилом.
- Залежність від інтеграції з літаком. Потрібні цифрова шина даних, відповідні пілони та програмне забезпечення — старі радянські машини потребують модифікацій.
Ці слабкості не перекреслюють переваг, але пояснюють, чому JDAM не є універсальним вирішенням. Для рухомих цілей використовують ракети Maverick або керовані бомби з лазерним наведенням, для глибоких ударів — крилаті ракети Storm Shadow та JASSM, а JDAM займає свою нішу між дешевим і точним.
Тактика застосування й типові цілі
Ключова цінність JDAM-ER для української авіації — можливість працювати поза зоною досяжності російських ЗРК середнього радіусу. Літак скидає бомбу з висоти за десятки кілометрів до лінії зіткнення й одразу відвертає, не входячи у небезпечну зону.
Типові цілі для JDAM — це склади боєприпасів, командні пункти, мости, укріплені позиції, концентрації техніки. Для бункерів і захищених об’єктів використовують GBU-31 на проникаючій основі BLU-109, яка пробиває до двох метрів армованого бетону перед детонацією. Для цілей у міській забудові, де важливо мінімізувати побічні руйнування, обирають GBU-38 на 500-фунтовій основі або спеціальну версію Very Low Collateral Damage Weapon з вуглеволоконним корпусом.
Тактика скидання сильно залежить від профілю польоту. З висоти 12 кілометрів стандартна JDAM долає близько 24 кілометрів планерним польотом, а JDAM-ER з розкритими крилами — понад 70. Координати вводяться у польоті, бомба після відокремлення сама розраховує оптимальну траєкторію з урахуванням заданого кута підходу. Для проникаючих боєголовок це принципово: правильний кут забезпечує заглиблення у ціль, а не рикошет.
Виробництво, експорт та перспективи розвитку
Boeing залишається основним виробником комплектів JDAM, хоча в кооперації беруть участь Honeywell і Textron. Систему експортовано до понад 26 країн — серед них Ізраїль, Австралія, Південна Корея, Польща, країни НАТО. Ізраїль, окрім стандартних комплектів, розробив власну бомбу-основу MPR500 виробництва Elbit Systems, сертифіковану для встановлення JDAM.
Розвиток системи триває у кількох напрямах. Розробники працюють над покращеним захистом GPS-приймачів від глушіння через антени з керованою діаграмою спрямованості. Тестується JDAM для масивної 5000-фунтової проникаючої бомби BLU-113, призначеної для глибоких бункерів. Перспективна модель Advanced 2,000-lb (A2K) BLU-137/B готується до інтеграції на F-15E та B-2A. Паралельно ізраїльська компанія Rafael розвиває конкурентну систему SPICE, яка використовує електронно-оптичне наведення замість GPS.
Для України JDAM-ER став однією з найбільш помітних демонстрацій того, як радянська авіація може ефективно нести західне високоточне озброєння. У поєднанні з власною бомбою «Вирівнювач», майбутніми F-16 та керованими планеруючими боєприпасами JDAM-ER формує концепцію далекобійних авіаударів, де літак залишається у відносній безпеці, а ціль отримує точний удар з невідомого напрямку. Це не панацея, але інструмент, який змінив правила гри у небі над лінією фронту й буде з нами ще довго.
