Клістрони — потужні електровакуумні прилади, які перетворюють кінетичну енергію електронного пучка на потужні мікрохвильові сигнали, забезпечуючи підсилення та генерацію радіохвиль у діапазоні від сотень мегагерц до гігагерц. Ці пристрої стали справжнім проривом у техніці, бо дозволяють досягати рівнів потужності, недоступних для більшості твердотільних аналогів, і досі залишаються серцем багатьох систем, від військових радарів до наукових прискорювачів частинок.
Їхня роль у сучасному світі виходить далеко за межі лабораторій: клістрони забезпечують роботу систем протиповітряної оборони, супутникового зв’язку та медичного обладнання, а в Україні вони критично важливі для відновлення боєздатності зенітно-ракетних комплексів. Завдяки динамічному керуванню електронним потоком ці лампи демонструють виняткову ефективність там, де потрібна стабільність і висока потужність одночасно.
У статті ми розберемо еволюцію технології від перших прототипів до сучасних високоефективних моделей, детально розглянемо принцип дії, типи конструкцій, реальні застосування та перспективи розвитку, включаючи український контекст і спроби заміни на твердотільні рішення.
Історія створення клістронів: від лабораторії до бойових систем
Брати Рассел і Сігурд Варіани зі Стенфордського університету завершили перший працюючий прототип 30 серпня 1937 року. Вони шукали спосіб створити потужне джерело мікрохвиль для покращення авіаційної навігації та радіолокації. Назва «клістрон» походить від грецького слова, що означає «бити хвилею», і точно відображає принцип, коли електронний потік «б’є» по резонаторам, генеруючи хвилі. У 1939 році публікація про винахід швидко привернула увагу військових інженерів у США та Британії, які саме працювали над радарними технологіями напередодні Другої світової.
У 1940 році незалежно від Варіанів радянські вчені М. Д. Дев’ятков, Є. Н. Данільцев та І. В. Піскунов розробили відбивний варіант клістрона, який став простішим у виробництві для генераторів малої потужності. Під час війни клістрони вже стояли на озброєнні в радарах союзників, хоча магнетрони іноді перевершували їх за простотою. Післявоєнний період приніс комерційний успіх: компанія Varian Associates почала масове виробництво, а AT&T використовувала їх у мікрохвильових релейних лініях для телефонного та телевізійного зв’язку.
Згодом технологія еволюціонувала в багаторезонаторні моделі, здатні видавати мегавати потужності. Сьогодні, за даними спеціалізованих технічних ресурсів, клістрони продовжують домінувати в тих сферах, де потрібна потужність понад десятки кіловат, і їхня історія тісно переплітається з розвитком оборони, науки та космічних технологій.
Принцип роботи клістрона: як електронний потік стає потужною хвилею
Основна магія клістрона ховається в динамічному керуванні електронним пучком. Електрони вилітають з розжареного катода, прискорюються постійною високою напругою і мчать крізь вакуумну трубку. На їхньому шляху стоїть перший резонатор — порожниста металева камера, де входить слабкий вхідний сигнал. Електромагнітне поле в цьому резонаторі то прискорює, то сповільнює електрони, залежно від фази коливання.
Швидкі електрони наздоганяють повільніші в просторі дрейфу — спеціальній трубці без полів. Це створює згустки електронів, ніби на трасі, де швидкі машини наздоганяють повільні й утворюють щільний потік. Коли згустки влітають у другий, вихідний резонатор, вони віддають свою кінетичну енергію електромагнітному полю, значно підсилюючи вихідний сигнал. Електрони, що втратили енергію, потрапляють на колектор і розсіюються у вигляді тепла.
Коефіцієнт підсилення може сягати 60 дБ, тобто мільйон разів. У режимі генератора частина енергії з вихідного резонатора повертається назад у вхідний через зворотний зв’язок. Такий процес вимагає точного налаштування: навіть невелика зміна напруги чи частоти може зруйнувати синхронізацію. Для просунутих користувачів важливо розуміти, що ефективність залежить від якості вакууму, фокусування пучка магнітним полем і точності резонаторів.
Пролітні клістрони: багаторезонаторна потужність
У пролітних моделях електронний пучок летить прямо крізь кілька резонаторів. Найпростіший варіант — дворезонаторний, де один групує, а другий забирає енергію. Багаторезонаторні (каскадні) додають проміжні камери, що посилюють групування та підвищують коефіцієнт підсилення. Вони ідеальні для імпульсної роботи в радарах і прискорювачах, де потрібні десятки мегават у піку.
Відбивні клістрони: компактність і простота
Відбивний клістрон використовує один резонатор. Електронний пучок проходить його, відбивається від негативно зарядженого електрода-відбивача і повертається назад. Групування відбувається під час зворотного руху. Ці пристрої компактніші, простіші в налаштуванні та часто застосовуються як малопотужні генератори з електронним перестроюванням частоти. Вони менш потужні, але надійніші в портативних системах.
Типи клістронів та їхні конструктивні особливості
Сучасні клістрони розрізняють не лише за типом руху електронів, а й за додатковими рішеннями. Багаторезонаторні моделі з пригніченими колекторами повертають частину залишкової енергії в джерело живлення, піднімаючи ККД до 70% і вище. Гіроклістрони використовують циклотронний резонанс для роботи на надвисоких частотах, де звичайні моделі втрачають ефективність.
Конструкція завжди включає електронну гармату, систему фокусування магнітним полем, резонатори з точними щілинами та колектор. Для просунутих інженерів ключовим є розуміння, що кожен резонатор налаштовується індивідуально, а магнітне поле запобігає розширенню пучка. У військових варіантах, як КИУ-43 для С-300, акцент роблять на стійкості до вібрацій і температурних перепадів.
Застосування клістронів у сучасному світі

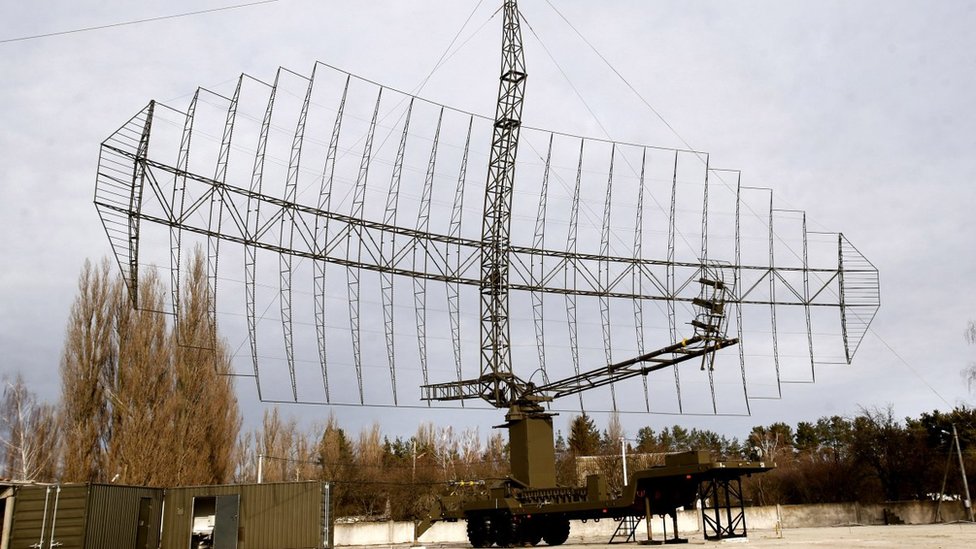

У радарах клістрони генерують потужні імпульси, що дозволяють виявляти цілі на сотні кілометрів. У системах протиповітряної оборони України вони є серцем систем наведення ЗРК С-300ПТ/ПС і С-300В. Підприємства на кшталт заводу «Генератор» освоїли поглиблений ремонт цих приладів, а компанія «Радіонікс» представила твердотільні підсилювачі «Еверест», здатні частково замінити лампові аналоги.
У прискорювачах частинок, таких як SLAC у США, клістрони видають 50 МВт в імпульсі при 2856 МГц, розганяючи електрони до релятивістських швидкостей. У медицині вони живлять лінійні прискорювачі для променевої терапії раку. Супутниковий зв’язок використовує їх для передачі сигналів на Землю з глибокого космосу — наприклад, у комплексі в Канберрі потужність сягає сотень кіловат.
Менш відоме, але вражаюче застосування — промислове нагрівання та плазмова обробка матеріалів. Навіть у метеорологічних радарах, як Klystron 9 у США, ці пристрої забезпечують точність прогнозів.
Переваги, недоліки та порівняння з іншими технологіями
Клістрони вирізняються високою потужністю, стабільністю частоти та довговічністю, але вимагають високої напруги, вакууму та охолодження. Порівняймо їх з конкурентами в таблиці нижче.
| Технологія | Потужність | ККД | Ширина смуги | Надійність | Застосування |
|---|---|---|---|---|---|
| Клістрон | До десятків МВт | До 70%+ | Вузька (до 10%) | Висока в стаціонарних системах | Радари, прискорювачі, ППО |
| Магнетрон | До МВт | 50-60% | Широка | Висока, простіша конструкція | Побутові СВЧ, деякі радари |
| ЛБХ (лампа біжучої хвилі) | До сотень кВт | 30-50% | Широка | Середня | Широкосмугові підсилювачі |
| Твердотільні (SSA) | До кВт | До 60% | Дуже широка | Висока, компактні | Мобільні системи, низька потужність |
Дані базуються на технічних оглядах з radartutorial.eu та Wikipedia. Клістрони перемагають у високопотужних задачах, але поступаються твердотільним у компактності та енергоефективності для малопотужних застосувань.
Сучасні розробки та перспективи клістронів
У 2025-2026 роках акцент роблять на підвищенні ефективності. CERN і Canon продемонстрували моделі з ККД на 10% вищим за традиційні. Метаматеріальні структури дозволяють зменшити розміри резонаторів удвічі, зберігаючи потужність понад 5 МВт. У Китаї розробляють P- і L-діапазонні моделі для великих прискорювачів з ККД понад 50%.
В Україні, поряд з ремонтом на заводі «Генератор», з’являються гібридні рішення від «Радіонікс». Твердотільні підсилювачі поступово витісняють лампові в менш критичних вузлах, але для мегаватних імпульсів клістрони залишаються незамінними. Ринок росте: прогноз на 2026-2034 роки показує збільшення попиту на 6-7% щорічно завдяки супутниковому зв’язку та науковим проектам.
Майбутнє — у гібридних системах, де клістрон поєднується з AI для автоматичного налаштування та моніторингу. Для початківців, хто хоче розібратися глибше, варто почати з дворезонаторної моделі на симуляторах, а для професіоналів — вивчати вплив кулонівських сил на групування. Клістрони не просто деталь техніки, а технологія, яка продовжує формувати наш світ від оборони до наукових відкриттів.
