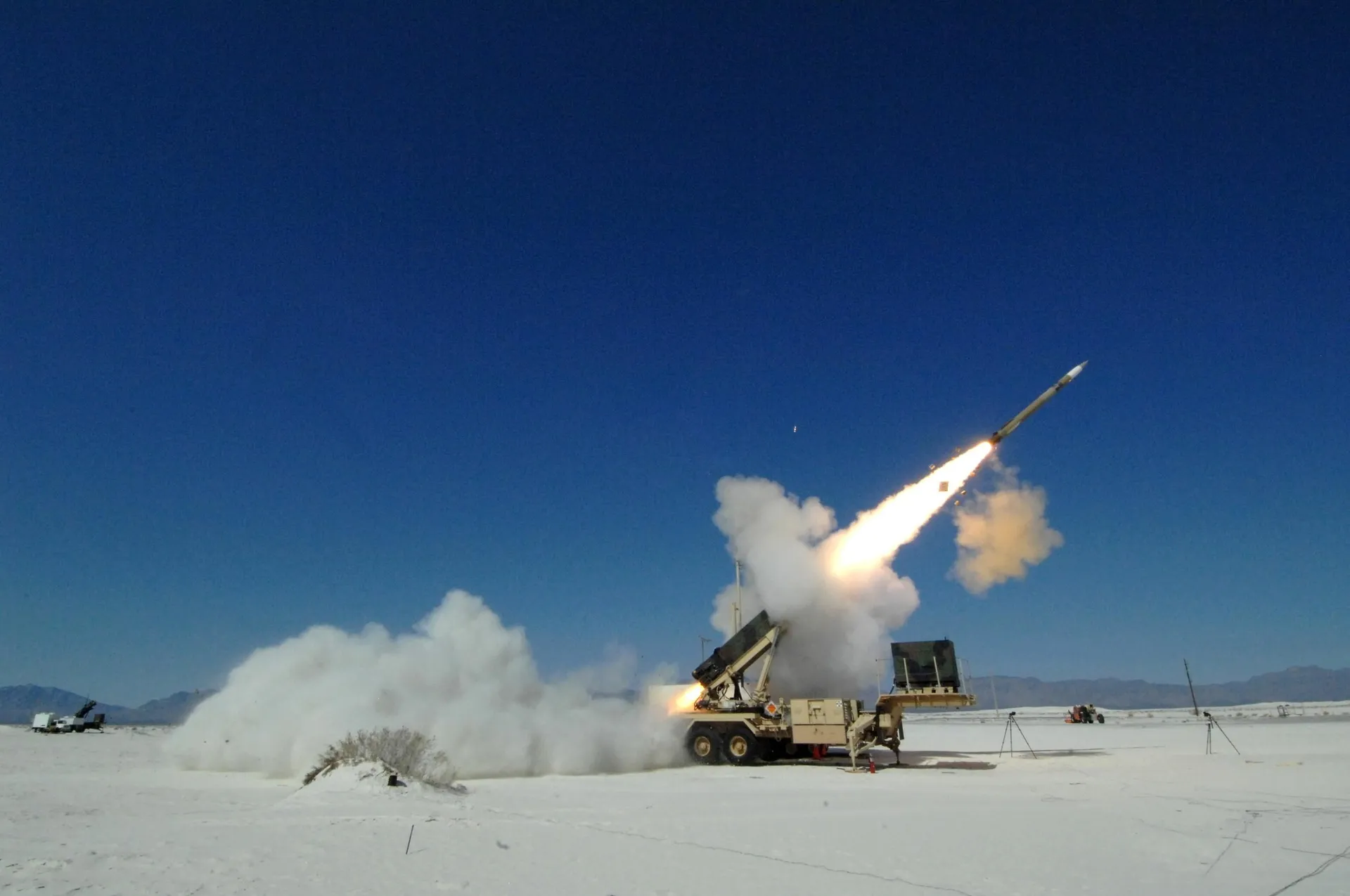

Коли йдеться про найефективніші системи повітряної оборони сучасності, неможливо не згадати Patriot PAC-3 — комплекс, що став справжнім еталоном в боротьбі проти балістичних та крилатих ракет. Це не просто зброя, а складна многоскладова система, в якій кожна деталь працює як швейцарський годинник, щоб забезпечити надійний захист від повітряних загроз.
Patriot Advanced Capability-3 (PAC-3) — це модернізація легендарного американського комплексу Patriot, але з корінними змінами у підході до перехоплення цілей. Якщо його попередник PAC-2 покладався на вибухову хвилю від детонації, то PAC-3 використовує революційну технологію прямого влучення — тоб то вражає ціль напряму без потреби у вибуху. Це змінило всю парадигму повітряної оборони.
Система увійшла до озброєння у 2002 році і з тих пір залишається однією з найпотужніших зброй у своєму класі. Її бойовий хрещення відбулось у реальних конфліктах, а останні роки на українському небі доказали, що PAC-3 спроможна навіть на те, на що раніше ніхто не розраховував — перехоплення гіперзвукових ракет типу «Кинджал».
Як працює технологія прямого влучення
Суть PAC-3 криється в її назві — це не бомба, а точний охотник на небі. На відміну від попередніх систем, ракета не чекає на те, щоб цель наблизилась до певної дистанції для активування вибуху. Замість цього, PAC-3 рухається назустріч цільовій ракеті з надзвичайною швидкістю, перевищуючи 4,5 махи, і вражає її кінетичною енергією — величезна сила удару при прямому контакті робить результат непоминущим.
На думку військових експертів, ця технологія дарує системі кілька критичних переваг. По-перше, вона більш ефективна проти цілей, захищених від вибухової хвилі. По-друге, PAC-3 можна запускати в умовах високого електромагнітного завада, коли інші системи просто «сліпнуть». По-третє, ракета оснащена надмалою головною частиною, що робить її особливо ефективною проти гіперзвукових цілей, які часто мають маневрені можливості, що важко переслідувати.
Внутрішній механізм PAC-3 просто геніальний. У головній частині розміщено 180 мініатюрних реактивних двигунів, що випалюються послідовно. Це дозволяє ракеті маневрувати з прискоренням, що сягає 60 g — для порівняння, винищувач сприймає близько 9 g. Така маневреність гарантує, що навіть якщо цель спробує уникнути, PAC-3 її дожене.
Фізичні характеристики та розміри
Щоб усвідомити революцію, що принесла PAC-3, варто порівняти її з попередницею. Якщо PAC-2 мала довжину близько 5 метрів і діаметр 41 сантиметр, то PAC-3 значно менша — приблизно 5 метрів довжини при діаметрі лише 25 сантиметрів. Скромніші розміри мають величезне значення для оперативності системи.
Наслідок цієї компактності вражаючий. Якщо на один пускozвий контейнер PAC-2 можна розмістити лише одну ракету, то PAC-3 дозволяє вмістити чотири ракети. Одна однакова структура запуску отримує збільшення вогневої потужності у чотирири рази. А якщо говорити про найновішу модифікацію PAC-3 MSE (Missile Segment Enhancement), то один контейнер може вмістити 16 таких ракет, якщо вони мають скромніші паливні резерви.
| Параметр | PAC-3 CRI | PAC-3 MSE |
|---|---|---|
| Довжина | ~5 метрів | ~5,2 метра |
| Діаметр | 25 см | 25 см |
| Максимальна швидкість | ~Мах 4,5 | ~Мах 4,5+ |
| Дальність (CRI) | до 45 км | до 50+ км |
| Висотність перехоплення | до 12 км | до 24 км |
| Кількість ракет на контейнер | 4–6 | 12–16 |
Дані взяті з офіційних матеріалів Lockheed Martin та U.S. Army.
Важко переоцінити значення цих цифр. Радар системи мав покривати територію площею на 7 разів більшою за оригінальний Patriot. Сьогодні, з запровадженням PAC-3 MSE і модернізованої антенної системи LTAMDS, ця цифра скоротилась. Простір захисту збільшується не лише у горизонтальній площині, а й у вертикальній — здатність забезпечити прикриття з висоти до 24 кілометрів робить систему незамінною проти високолітних цілей.
Архітектура системи та компоненти
PAC-3 — це не одна ракета, а цілий комплекс, у якому все взаємопов’язано. Батарея складається з кількох критичних елементів. На чолі стоїть фазована антенна решітка (PАР) — радар, що сканує небо у всіх напрямках одночасно. Ця система розпізнає цілі, відслідковує їх траєкторії та передає інформацію на пункт управління.
Пункт управління вогнем — це мозок системи. Тут оператори приймають рішення, які цілі перехоплювати першими. Система передає наведення на ракети у реальному часі через спеціалізовані радіоканали. Якщо обстановка змінюється — цель маневрує або траєкторія змінюється — інформація оновлюється у мільйонні частки секунди.
Пускові установки розташовуються окремо від радара та командного пункту. Це дозволяє розеширити зону прикриття — можна розмістити кілька установок на різних позиціях, а керувати ними від однієї командної точки. Для мобільності все змонтовано на базі вантажівок HEMTT, що дозволяє швидко перемістити комплекс у разі потреби.
Дизель-електрична генераторна установка забезпечує живлення — ця вузька функціональна частина критична, оскільки радар споживає понад 100 кіловат енергії. Комунікаційна група забезпечує зв’язок між елементами системи, передаючи дані через захищені канали, стійкі до радіозавад.
Два варіанти ракет: CRI та MSE
У системи Patriot PAC-3 існує два основних варіанти ракет, і кожна має свою нішу. PAC-3 CRI (Configuration 3 Interceptor) — це базова версія, яка сьогодні експлуатується численними країнами. Вона демонструє надійну роботу, але її можливості обмежені у порівнянні з новітньою модифікацією.
PAC-3 MSE розроблена як еволюція системи, з посиленою реактивністю, більшою дальністю та поліпшеною здатністю перехоплювати мету на більших висотах. Двигун має два каскади спалювання (на відміну від одного у CRI), що забезпечує більшу тягу. Це означає, що MSE спроможна швидше реагувати на появу цілі, особливо якщо ця ціль рухається на граничній висоті.
Інший важливий різниця стосується приймачів наведення. MSE оснащена покращеними сенсорами, що дозволяють їй ідентифікувати та переслідувати цілі навіть у умовах активної радіоелектронної боротьби, коли противник намагається утворити радіошум. Тіловий діаметр лишається тим самим (25 см), але конструкція внутрішньо переспроектована для розміщення більш потужних компонентів.
Вартість кожної ракети PAC-3 MSE оцінюється у діапазоні 4–5 мільйонів доларів США. Ця вартість включає саму ракету, розробку, тестування та частину витрат на виробничі потужності. Для порівняння, крилата ракета Cruise Tomahawk коштує подібно, але PAC-3 є значно складнішою у питанні датчиків та наведення.
Боєва ефективність та реальні результати
Теорія теорією, але значення PAC-3 справді розкривається в бойовому застосуванні. Система зарекомендувала себе в конфліктах на Близькому Сході — в Іраку та Йемені. Проте справжній тест вона пройшла в українському небі.
Коли російські сили почали застосовувати гіперзвукові ракети типу «Кинджал», світова спільнота скептично сприймала можливість їх перехоплення. Гіперзвукова зброя летить на швидкості понад Мах 5, маневрує непередбачувано, та трав тельна атмосферні умови складають перехопленню. Але у травні 2023 року, на українському небі, вперше в історії PAC-3 успішно перехопила гіперзвукову ракету «Кинджал». Цей момент став для системи справжньою легалізацією её боєвої доцільності.
Чому це відбулось саме сейчас? Спеціалісти вказують на декілька чинників. По-перше, подальше вдосконалення програмного забезпечення дозволило системі краще прогнозувати траєкторію гіперзвукової цілі. По-друге, PAC-3 застосовується в спеціальному режимі сукупної оборони, де кілька ракет запускаються одночасно для збільшення вірогідності влучення. По-третє, досвід операторів виявився критичним — люди вчилися швидко реагувати на появу нових загроз.
На відміну від цього, складніше стоїть справа з перехопленням системи з декількох десятків крилатих ракет одночасно. У таких випадках PAC-3 має передати управління іншим системам ППО, оскільки її ресурс обмежений. Базова батарея PAC-3 має близько 6 пускових установок, кожна з яких розраховується на 4–6 ракет залежно від конфігурації. Таким чином, одна батарея може дати залп максимум 36 перехоплювачів, тоді як противник в деяких випадках розраховує 60–80 крилатих ракет на один удар.
Сучасне виробництво та стратегічні виклики
Хоч PAC-3 і демонструє явні бойові здатності, виробництво системи стало «вузьким місцем» світової оборони. Lockheed Martin, основний виробник ракет, у 2024 році випустив близько 500 PAC-3 MSE. У 2025 році компанія планує збільшити виробництво до 620 ракет — темп приблизно 52 ракети на місяць. На світовому ринку це виглядає скромно.
Проблема полягає не у фінансуванні, а в технологічних та кадрових обмеженнях. Виробництво PAC-3 MSE вимагає передусім надзвичайно точного виробництва — допуски на деталях вимірюються у десятих долях міліметра. Кожний робочий на виробництві повинен пройти спеціалізоване навчання, що вимагає років. Постачальники складових мають пройти сертифікацію та тестування перед інтеграцією, щоб забезпечити надійність.
Lockheed Martin вже анонсувала амбіційні плани щодо розширення виробництва. До 2027 року компанія планує досягти 650 ракет на рік. До 2030 року цифра мала б зрости до 2000 ракет щорічно. Однак навіть такі темпи виявляються недостатніми для задоволення глобального попиту, особливо враховуючи потреби України, США та численних союзників по НАТО.
| Рік | Очікуване виробництво PAC-3 MSE |
|---|---|
| 2024 | ~500 ракет |
| 2025 | ~620 ракет |
| 2027 | ~650 ракет |
| 2030 | ~2000 ракет |
Дані здійснюються на основі оголошень Lockheed Martin та аналізу виробничих потужностей.
Дефіцит ракет особливо гостро відчувається в Україні. За даними аналітиків, українські повітряні сили нуждаються мінімум у 60 перехоплювачах PAC-3 MSE щомісяця, щоб умовно протистояти глобальному темпу російських атак. Натепер Lockheed Martin виробляє лише близько 52 ракет на місяць для всіх клієнтів разом. Цей дефіцит змусив США та союзників розроблювати різні можливості для делегування деяких завдань іншим системам ППО.
Інтеграція з морськими платформами
У 2024–2025 роках розпочалась робота над інтеграцією PAC-3 MSE з американськими крейсерами та фрегатами, обладнаними системою управління Aegis. Це амбіційний проект, оскільки Aegis розроблена для іншої архітектури запуску — вертикального з контейнерів Mk 41 VLS. PAC-3 традиційно запускається горизонтально з наземних контейнерів.
Lockheed Martin розробила спеціальну платформу запуску MK 70, що адаптує PAC-3 MSE для вертикального запуску з морських кораблів. Перший успішний запуск з використанням віртуалізованої системи управління Aegis відбувся у травні 2024 року. Це означає, що в недалекому майбутньому американське флоту буде оснащено найсучаснішим перехоплювачем крупнокаліберних загроз.
Початкова оперативна придатність морської версії PAC-3 MSE запланована на 2028 рік, коли перший корабель розгорнеться з такою зброєю на борту. Це розширить глобальну мережу противоракетної оборони на величезні відстані, оскільки крейсери та фрегати можуть патрулювати світові океани і забезпечувати захист в найвідалених акваторіях.
Подальший розвиток та майбутні модифікації
У військовому кораблебудуванні існує правило: за нинішною системою вже розробляються їй наступниці. То ж і для PAC-3 MSE у Lockheed Martin розроблюються посилені варіанти. Обговорюються версії з ще більшою дальністю, поліпшеною стійкістю до завад та можливістю боротися з крупними противниками, що виникають у наступні десятиліття.
Один з напрямків розвитку стосується інтеграції штучного інтелекту в процеси наведення. Навіть якщо супротивник піддає радіозавадам командне наведення, PAC-3 повинна автономно виявити та перехопити ціль, спираючись на попередню інформацію та вбудовані алгоритми розпізнавання. Це потребує глибокого переосмислення архітектури системи.
Разом із тим, виникають й інші системи ППО нового покоління, як приміром европейська IRIS-T SLM або французька SAMP/T. Хоча PAC-3 залишається мірилом у своєму класі, конкуренція стимулює постійне вдосконалення технологій.
Стратегічне значення у сучасній оборонній політиці
PAC-3 вже давно перестав бути просто тактичною зброєю. Сьогодні це елемент глобальної стратегічної безпеки. США визнають систему критичною для защиты своїх розгорнутих сил та територій союзників. НАТО у своїх стратегічних документах також надає пріоритет розширенню мережі PAC-3 по Європі.
Зокрема, поставки PAC-3 в Україну через іменовані механізми міжнародної допомоги стали символічним проявом підтримки. Видимо, не тільки матеріальне значення цих ракет, а й політичне повідомлення: світ готовий інвестувати в технологію, яка спроможна противити гіперзвуковій та крилатій зброї XXI століття.
Разом до того, виробничі обмеження та висока вартість кожної ракети зберігають PAC-3 статус «престижної» зброї — тільки розвинені держави могли дозволити собі постійне придбання та експлуатацію таких систем. Для України та інших країн, що розвиваються, отримання PAC-3 є результатом не лише своєї готівки, а й позитивних стосунків з США.
Крім того, PAC-3 служить мостом між поколіннями систем ППО, дозволяючи країнам, що розвиваються, переходити від застарілих радянських С-300 до сучасних стандартів НАТО без необхідності починати з нуля. Це прискорює модернізацію повітряних сил та робить системи обороны більш взаємосумісними у складі багатонаціональних угрупувань.
Patriot PAC-3 залишається найбільш перевіреною, боєздатною та технологічно передовою системою протиракетної оборони на світовій арені. її успіх у перехопленні гіперзвукової зброї, безпрецедентна точність наведення та невтомна робота у найжорстокіших умовах бою роблять PAC-3 невід’ємною частиною оборонної архітектури XXI сторіччя. Попри виробничі виклики та вартість, система залишатиме ключовою інвестицією для держав, що серйозно ставляться до захисту свого повітря від сучасних загроз.
