Невидимі радіохвилі літають довкола нас щомиті — від сигналів мобільних телефонів до керування ударними дронами на лінії фронту. І саме пеленгатор перетворює цей хаос електромагнітного ефіру на чітку лінію на карті, що вказує: ось звідки прилетіло, ось куди дивитися.
Цей пристрій давно вийшов за межі морських компасів і польових радіостанцій часів Другої світової. Сьогодні він живе в кишенькових детекторах БпЛА, у щоглових антенних системах захисту критичної інфраструктури, у морській навігації та авіадиспетчерських центрах. Кожен оператор РЕР, диспетчер аеродрому, морський штурман і навіть аматор-радіолюбитель зустрічається з пеленгацією щодня.
Розберемо детально: за яким принципом працюють різні типи пеленгаторів, чим амплітудний метод відрізняється від фазового, чому кореляційний інтерферометр став золотим стандартом і як обрати пристрій для виявлення дронів у реаліях війни.
Що таке пеленгатор і як він з’явився
Пеленгатор — це прилад для визначення пеленга, тобто кутового напрямку від спостерігача на якийсь об’єкт. Слово «пеленг» прийшло з нідерландського peiling — вимір, відлік. У найпростішому випадку це звичайний механічний візир на компасі судна, у найскладнішому — багатоканальна цифрова антенна решітка з обробкою сигналу алгоритмами MUSIC та ESPRIT.
Історія радіопеленгації стартувала ще у 1888 році, коли Генріх Герц під час дослідів з дециметровими хвилями помітив їхню спрямованість. Перші реальні пристрої мали вигляд обертової рамкової антени, яку оператор крутив руками, шукаючи мінімум сигналу. Друга світова війна стала технологічним поворотом: англійські військово-морські сили почали оснащувати кораблі трьохканальними пеленгаторами Ватсона–Ватта, що різко підвищило ефективність полювання на німецькі підводні човни.
За даними української Вікіпедії, сьогодні розрізняють п’ять базових типів — візуальні, акустичні, гідроакустичні, теплові та радіопеленгатори. Кожен працює на власному фізичному принципі, але мета одна: дати точний кутовий напрямок на джерело.
Типи пеленгаторів і фізичні принципи їхньої роботи
Класифікація пеленгаторів — це не суха теоретична схема. Це питання вибору правильного інструмента під конкретну задачу: чи то проводити судно повз банку у тумані, чи то ловити канал керування FPV-дроном на 2,4 ГГц. Нижче — стиснений огляд основних родин.
Візуальний пеленгатор — найдавніший і найпростіший. Це діоптричний візир на котелку магнітного компаса або репітері гірокомпаса. Штурман дивиться через щілину, ловить орієнтир — маяк, мис, верхівку скелі — і знімає градусну міру напрямку. Залежно від типу основи отримуємо компасний, магнітний або справжній пеленг.
Акустичний пеленгатор працює зі звуковими хвилями у повітрі. Похибка визначення напрямку — близько 1°, а дальність обмежена приблизно 12 км. Гідроакустичний пеленгатор, відомий також як гідролокатор, ловить шуми кораблів, підводних човнів і торпед у воді — точність може сягати 0,5°, дальність залежить від солоності, температури та шумового фону моря.
Тепловий пеленгатор бачить власне інфрачервоне випромінювання об’єкта, що перевищує тепловий фон. Точність — кілька кутових мінут, тобто винятково висока, але туман, сніг і густа хмарність різко знижують ефективність. Радіопеленгатор — найуніверсальніший: ловить електромагнітні випромінювання антенами з керованою діаграмою спрямованості, працює і вдень, і вночі, і крізь дим, і крізь негоду.
Методи радіопеленгації: від амплітуди до кореляційного інтерферометра
Усередині сімейства радіопеленгаторів існує своя ієрархія методів. І саме від обраного методу залежить, скільки антен потрібно поставити, які алгоритми крутитимуться у процесорі та яка буде точність на виході. Розглянемо ключові підходи, що сьогодні живуть у реальних виробах.
Амплітудний метод — найстаріший і найзрозуміліший: антена з відомою діаграмою спрямованості повертається у просторі, оператор шукає максимум або мінімум сигналу, і за положенням антени читає азимут на джерело випромінювання.
Спосіб максимуму дає більшу дальність дії, бо рівень сигналу у точці виміру вищий. Спосіб мінімуму — точніший, проте при слабкому співвідношенні сигнал/шум мінімум стає невиразним і легко плутається з відсутністю сигналу взагалі. Класичне «полювання на лисиць» серед радіоаматорів — це саме амплітудна пеленгація з ручним обертанням рамки.
Фазовий метод базується на різниці фаз між двома рознесеними у просторі антенами. Якщо джерело знаходиться далеко — фронт хвилі майже плоский, і за різницею фаз ми точно обчислюємо кут приходу. Головна перевага: похибки залежать лише від розміру бази, а не від форми діаграми спрямованості. Цей метод став основою для систем з кільцевими антенними решітками.
Кореляційний інтерферометр — сучасний наступник класичного фазового методу. У робочому діапазоні частот заздалегідь створюється масив еталонних вибірок для кожного азимута з кроком кілька градусів. Під час реального виміру фази порівнюються з бібліотекою, і той зразок, що дає максимальну кореляцію, видає шуканий напрямок. Метод стійкий до завад, дозволяє пеленгувати одночасно кілька джерел і добре працює навіть із короткими імпульсними сигналами.
Доплерівські та квазідоплерівські пеленгатори імітують обертання антени електронною комутацією елементів кільцевої решітки. Доплерівський зсув частоти, що при цьому виникає, пропорційний куту приходу хвилі — лишається лише знайти точку максимального зсуву на колі.
Технічні характеристики: дальність, точність і діапазон частот
Цифри для пеленгатора важать більше за рекламні слогани. Інженер відкриває паспорт пристрою і дивиться на три ключові параметри: робочий діапазон частот, інструментальна похибка та реальна дальність дії в типових умовах. Нижче — узагальнена таблиця характеристик за типами пристроїв.
| Тип пеленгатора | Дальність дії | Точність пеленгування | Типова сфера застосування |
| УКХ-радіопеленгатор | до 350 км | 0,7°–3° | авіадиспетчерські служби, керування рухом |
| КХ ближньої дії | 600–1000 км | 1°–3° | військовий радіомоніторинг |
| КХ дальньої дії | 5000–6000 км | 1°–3° | стратегічна радіорозвідка |
| Тепловий | 1–кілька десятків км | кілька кутових мінут | ППО, протитанкові комплекси |
| Акустичний | до 12 км | близько 1° | виявлення дронів, артрозвідка |
Дані щодо радіопеленгаторів узгоджуються з довідковими джерелами Вікіпедії та профільними інженерними публікаціями українських технічних університетів. Варто розуміти: реальні показники в полі залежать від рельєфу, погодних умов, рівня радіозабруднення і навіть пори року — параметри з паспорта є максимально досяжними у лабораторних умовах.
Пеленгатор у війні з дронами: реалії 2026 року
Повномасштабна війна перетворила радіопеленгацію з вузькоспеціалізованої теми на питання виживання цілих громад. БПЛА — від розвідувальних квадрокоптерів до ударних «Шахедів» — випромінюють у радіоефірі канал керування, телеметрію або відеопотік. І саме за цими випромінюваннями їх ловлять детектори та пеленгатори.
На українському оборонному ринку Brave1 пеленгатори вже виокремлені в окрему категорію поряд з детекторами дронів, системами РЕР модульного типу та засобами зв’язку. Серед популярних рішень — «Джміль», пасивна професійна система з робочими частотами 2,395–2,479 ГГц і 5,752–5,821 ГГц, орієнтована переважно на дрони DJI. Вона не просто фіксує наявність БпЛА, а й визначає сектор і передає координати засобам ураження.
Інші відомі моделі — «Чуйка 3.0» від Blue Bird Tech, аналізатор спектра TinySA Ultra з робочим діапазоном до 6 ГГц, кишеньковий детектор від Lynx development, що ловить смуги 865–928 МГц, 970–1020 МГц і 2,4–2,5 ГГц. Кожен пристрій по-своєму збалансований за дальністю, ціною та зручністю польового застосування.
Тактично пеленгатор зазвичай інтегрується у комплекс із засобами РЕБ або ударними системами: один пристрій виявляє та визначає напрямок, інший подавляє канал керування, третій збиває ціль. На лінії фронту нерідко комбінують радіопеленгатор з акустичним — звуком ловлять FPV-дрон, що йде на мінімальній висоті радіомовчанням, а каналом керування — все, що тільки вмикає радіо.
| Параметр | Кишеньковий детектор | Професійна стаціонарна система |
| Діапазон частот | типово 400 МГц – 6 ГГц | від 20 МГц до 18 ГГц і вище |
| Дальність виявлення | до 1–2 км | від 4 до 50 км |
| Точність пеленгування | 10°–30° | 0,5°–1° |
| Автономність | від 4 до 12 годин на батареї | 24/7 від мережі або генератора |
| Орієнтовна ціна | від 15 000 до 80 000 грн | від кількох сотень тисяч гривень |
Дані ґрунтуються на матеріалах ресурсу Мілітарний та публічної інформації каталогу Brave1. Ринок дуже динамічний — нові моделі з’являються щомісяця, тому при покупці варто звіряти специфікації з виробником і за можливості тестувати пристрій у реальних умовах розгортання.

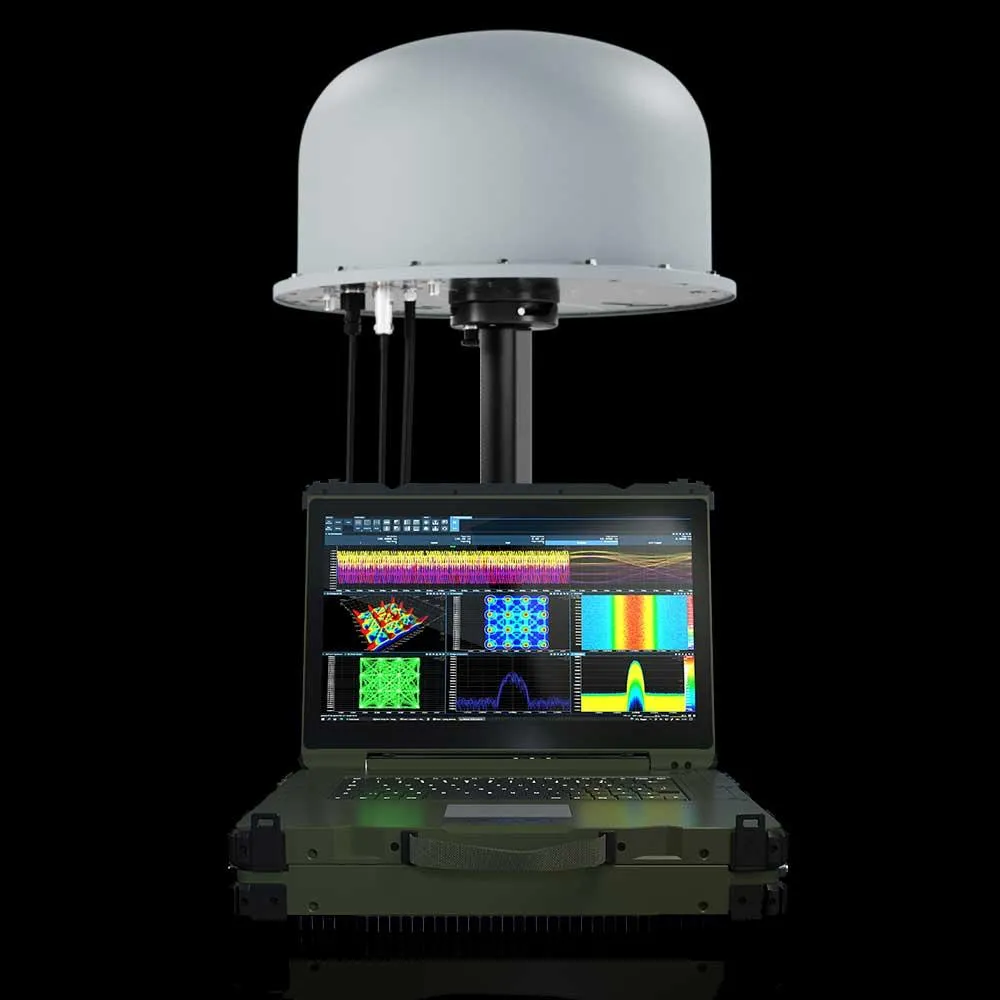

Антенні системи: серце будь-якого пеленгатора
Можна побудувати геніальний цифровий приймач, але якщо антена не дає коректної просторової вибірки сигналу — точність впаде до рівня дитячого компаса. Саме тому розробники сучасних пеленгаторів інвестують у геометрію антенних решіток так само ретельно, як у математику алгоритмів.
Найпоширеніша конструкція — кільцева антенна решітка з вертикальними дипольними або монопольними випромінювачами. Її круговий симетричний дизайн дає однакову характеристику в усіх азимутах і добре поєднується з фазовими та кореляційними методами. Для широкосмугових систем застосовують ТЕМ-рупори, патч-антени та логоперіодичні структури, що зберігають характеристики у діапазоні від 0,8 до 2,8 ГГц і ширше.
За даними наукових публікацій Львівської політехніки, оптимальна відстань між сусідніми елементами решітки становить близько 0,6 довжини хвилі. Якщо база надто мала — фазова чутливість падає, якщо надто велика — з’являються неоднозначності пеленга, схожі на ефект муаре. Крутість пеленгаційної характеристики у вдалих експериментальних зразках сягає 8 дБ на градус, що забезпечує дуже високу селективність.
Цифрова обробка сигналу на базі SDR-приймачів стала справжньою революцією: один і той самий апаратний комплекс шляхом перепрошивки програмного забезпечення може змінити діапазон, додати нову модуляцію або реалізувати інший алгоритм пеленгації — без жодної заміни заліза.
За межами військової тематики пеленгатор живе у багатьох мирних професіях. Морські штурмани й досі використовують візуальний пеленгатор для перехресного визначення місця судна за двома орієнтирами — старий добрий метод не підвів жодного капітана у тумані. Якщо на маяк і шпиль церкви взяти два пеленги, перетин ліній на карті дає точку поточної позиції.
В авіації працюють автоматичні радіопеленгатори типу АРП у діапазоні 118–135,975 МГц з кроком 25 кГц. Сучасні системи на кшталт DF-2000 «Платан» автоматично відображають азимути всіх повітряних суден, що виходять на зв’язок з вежею — диспетчер бачить миттєвий розклад розмов у радіоефірі. Пеленгування літака стає в нагоді при пошуково-рятувальних операціях: розбитий радіомаяк ELT транслює сигнал лиха, а пеленгатори трьох рознесених станцій тріангуляцією знаходять точку аварії.
Радіоаматори використовують пеленгацію у спортивній дисципліні «полювання на лисиць» — у лісі ховають кілька мікропередавачів, а учасники з ручними рамковими антенами шукають їх на час. Цей формат, до речі, є чудовою школою для майбутніх інженерів РЕР та фахівців з радіомоніторингу. Також активно застосовується пеленгація для пошуку джерел шкідливих радіоперешкод — невипадково виключений мікрохвильовий передавач, несправний роутер або «чорний» пірат на FM-частоті.
Як обрати пеленгатор: практичні поради
Підбір пристрою починається не з прайс-листа, а з чіткого формулювання задачі. Що саме шукаємо: канал керування FPV-дрона на 2,4 ГГц чи дальній КХ-передавач за горизонтом? Чи потрібна цілодобова робота під дощем чи достатньо короткої виїзної операції на годину? Від відповідей залежить клас обладнання та бюджет.
Перевіряйте ключові пункти специфікації перед покупкою. Це не довгий список, але кожен пункт здатний переламати ефективність пристрою в реальному застосуванні:
- Робочий діапазон частот — мусить покривати очікувані сигнали з запасом;
- Чутливість приймача — чим менший рівень у дБм фіксується, тим раніше виявляється ціль;
- Точність пеленгування — для роботи у складі вогневого комплексу бажано не гірше 1°;
- Здатність обробляти кілька сигналів одночасно — критично для умов щільного радіоефіру;
- Енергоспоживання та автономність — мобільні групи потребують довгої роботи від акумулятора;
- Інтеграція з картою або системою керування вогнем — простий звуковий сигнал «там щось є» сьогодні вже не задовольняє.
Окремо варто оцінити продуктивність антенної системи у реальних умовах — у міській забудові пеленг сильно «гуляє» через відбиття від будівель, а в горах сигнал часто приходить непрямим шляхом по вершині хребта. Польове тестування у конкретній локації — найкращий спосіб переконатися, що пристрій справді працює так, як обіцяє виробник.
Український ринок пропонує сьогодні десятки моделей різного класу — від компактних детекторів за 15–20 тисяч гривень до повнофункціональних комплексів за мільйони. Більшість сертифікованих рішень доступна через каталог Brave1, де представлені переважно вітчизняні розробки, кодифіковані та некодифіковані. Це зручний орієнтир для відомств і волонтерських фондів, що закуповують обладнання для Сил оборони.
Пеленгатор — це не магічна паличка, що сама знаходить ворога. Це інструмент, який у руках підготовленого оператора стає продовженням органів чуття: він чує те, чого не чує вухо, і бачить те, чого не бачить око. Грамотне поєднання приладу, людини та тактики — ось формула, що працює і в радіорозвідці, і в навігації, і у спорті.
