ПТКМ-1Р — це сучасна російська протитанкова міна, яка радикально відрізняється від класичних зразків. Вона не чекає, поки танк наїде на неї колесами чи гусеницями. Замість цього міна сама виявляє ціль за звуком і вібрацією ґрунту, нахиляється в потрібний бік і відстрілює бойовий елемент, який летить у повітря, сканує місцевість тепловізором і радаром, а потім пробиває найслабше місце — дах башти чи корпусу. Такий підхід робить її справжнім «розумним мисливцем», здатним контролювати велику ділянку без прямого контакту з технікою.
Розроблена в 2010-х роках заводом імені Петровського в Нижньому Новгороді, міна пройшла випробування в 2018-му, а серійне виробництво запустили в 2020 році. Вона швидко опинилася на полі бою в Україні вже в 2022-му, де її помічали як у Київській, так і в Харківській областях. Для початківців це приклад, як сучасні технології перетворюють звичайну міну на автономну систему ураження. Для просунутих — це поєднання сейсмічних, акустичних, інфрачервоних і радіолокаційних датчиків, яке забезпечує високу вибірковість і ефективність проти важкої бронетехніки.
ПТКМ-1Р не просто лежить у землі. Вона активно стежить за оточенням, реагує тільки на ті об’єкти, які відповідають заданим параметрам танка чи БМП, і вражає зверху, де броня найтонша. Це робить її одним із найнебезпечніших інструментів сучасної мінної війни, де традиційні протитанкові загородження поступаються «інтелектуальним» рішенням.
Історія створення та еволюція ПТКМ-1Р
Ідея протидахових мін з’явилася ще в середині 2010-х, коли Міністерство оборони Росії шукало відповідь на посилення захисту сучасних танків спереду та з боків. Завод імені Г. І. Петровського отримав замовлення на розробку системи, яка б обходила цю броню, атакуючи згори. Перші випробування досвідчених зразків пройшли в 2018 році, і вже тоді стало зрозуміло: нова міна не просто копіює іноземні аналоги, а пропонує власний комплекс датчиків.
У 2020 році запустили серійне виробництво. Міна отримала індекс ПТКМ-1Р і невдовзі з’явилася на міжнародних виставках — зокрема на EDEX-2021 в Єгипті. Там її вперше побачили закордонні фахівці. Для російської армії це стало частиною оновлення інженерних військ: замість пасивних мін з’явився активний «сторож», здатний працювати автономно до 10 діб.
У бойових умовах ПТКМ-1Р дебютувала під час подій 2022 року в Україні. Її фіксували біля Гостомеля, на Харківщині та Херсонщині. Захоплені зразки потрапили до українських спецпризначенців, що дозволило детально вивчити конструкцію. За даними відкритих джерел, міна використовувалася для сковування маневру бронетехніки, особливо на напрямках, де важко встановити великі мінні поля.
Конструкція та технічні характеристики

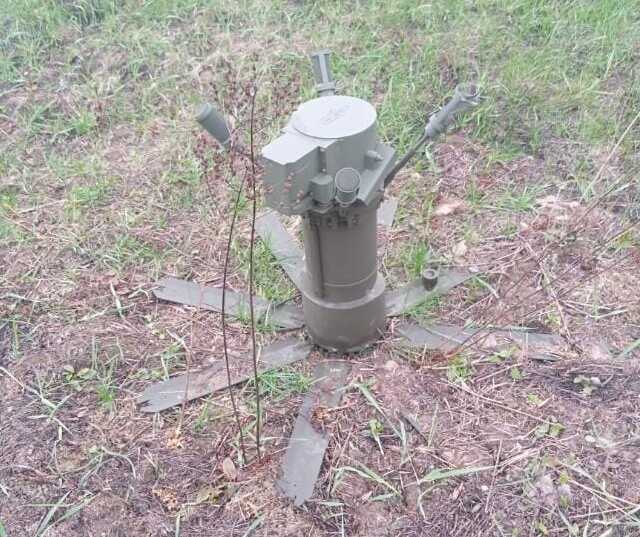

Зовні ПТКМ-1Р нагадує великий зелений циліндр заввишки 510 мм — щось середнє між вогнегасником і компактним снарядом. У транспортному положенні вона компактна, а в бойовому розкладаються вісім пружинних «ніг»-опор, які забезпечують стійкість на ґрунті. Корпус сталевий, діаметр бойового елемента — 220 мм. Загальна маса — 19,9 кг, з яких 2,8 кг припадає на вибухову речовину (за різними даними, ТГ 40/60 або аналог).
Міна складається з двох основних частин: транспортно-пускового контейнера та бойового елемента. Контейнер несе акустичні та сейсмічні датчики. Бойовий елемент — це «розумна» кумулятивна граната з інфрачервоним і радіолокаційним сканерами. Після активації (приблизно за 6 хвилин) система готова до роботи.
Найважливіше: дальність виявлення цілі сягає 100–250 метрів за вібрацією ґрунту, а ураження — до 50 метрів. Бронепробиваємость — не менше 70 мм гомогенної броні. Час бойової роботи — до 10 діб з можливістю самоліквідації.
| Параметр | Значення | Примітка |
|---|---|---|
| Висота міни | 510 мм | Транспортне/бойове положення |
| Маса | 19,9 кг | Включаючи бойовий елемент |
| Маса ВВ | 2,8 кг | Кумулятивна бойова частина |
| Діаметр бойового елемента | 220 мм | — |
| Дальність виявлення | до 250 м | За сейсмічними та акустичними датчиками |
| Дальність ураження | до 50 м | Зона атаки |
| Бронепробиваємость | ≥70 мм | Гомогенна броня |
| Час бойової роботи | 1–10 діб | З можливістю самоліквідації (за даними Рособоронекспорт) |
Дані таблиці підтверджені офіційними характеристиками та незалежними джерелами. Варто зауважити, що деякі українські описи вказують трохи інші значення маси ВВ чи дальності, але базові параметри збігаються по всіх авторитетних ресурсах.
Як працює ПТКМ-1Р: крок за кроком
Уявіть густі чагарники чи поле з високою травою. Туди сапери вручну ставлять міну — процес займає 15–20 хвилин для двох осіб. Після активації розкладаються «ноги» та висуваються чотири акустичні датчики. Сейсмічні сенсори лягають прямо на ґрунт. Система починає «слухати» і «відчувати» коливання.
Коли в зоні 100–250 метрів з’являється важка техніка, міна аналізує частоту вібрації та шум двигуна. Якщо параметри збігаються з профілем танка чи БМП, контейнер плавно нахиляється на кут до 30 градусів у бік цілі. При входженні в радіус 50 метрів відбувається відстріл бойового елемента.
Бойовий елемент летить по балістичній траєкторії на висоту кілька десятків метрів, обертаючись у польоті. У повітрі вмикаються інфрачервоний тепловізор і активний радар. Вони сканують землю, шукають тепло двигуна та вихлопу. Коли ціль підтверджена обома датчиками, спрацьовує кумулятивна бойова частина за принципом ударного ядра. Струмінь розпеченого металу пробиває дах — там, де броня зазвичай найтонша. Усе відбувається за лічені секунди.
Для новачків важливо зрозуміти: це не «просто міна». Це міні-ракетна система з елементами штучного інтелекту, яка ігнорує легкову техніку, піхоту чи тварин. Така вибірковість зменшує «сліпі» спрацювання і підвищує ефективність.
Переваги та недоліки в реальних умовах
Головний плюс — контроль великої площі. Одна міна прикриває круг діаметром близько 100 метрів. Кілька штук створюють непрохідний бар’єр без суцільного мінного поля. Атака зверху обходить динамічний захист і активну броню, яка зазвичай стоїть спереду. Електроніка робить міну стійкою до простих пасток і фальшивих цілей.
- Вибірковість. Ігнорує все, що не схоже на важку бронетехніку — це економить боєприпаси і знижує ризик для цивільних.
- Автономність. Працює без зв’язку з оператором, ідеально для віддалених ділянок.
- Складність виявлення. Невеликі розміри, маскування під місцевість і відсутність металевих «рогів» роблять її непомітною для саперів на відстані.
- Ефективність проти сучасних танків. Дах Leopard, Abrams чи Т-90 значно слабший, ніж лобова броня.
Але є й мінуси. Встановлення тільки вручну — важко, небезпечно і повільно. Маса майже 20 кг вимагає фізичних зусиль. Датчики чутливі до погоди: сильний дощ, сніг чи сильний вітер можуть вплинути на точність. Час роботи обмежений 10 добами, після чого самоліквідація або деактивація. У сучасній війні з дронами-розвідниками міну можна виявити з повітря, якщо вона стоїть на відкритій місцевості.
Застосування в сучасних конфліктах і тактичні аспекти
У 2022 році ПТКМ-1Р з’явилася на українських полях як частина російських інженерних загороджень. Її використовували для прикриття флангів, доріг і ймовірних напрямків наступу. Українські сили захопили кілька екземплярів, що дозволило вивчити слабкі місця. За свідченнями очевидців, міна особливо ефективна проти колон техніки: перша машина спрацьовує, решта зупиняється під вогнем.
Для просунутих читачів цікаво, як ПТКМ-1Р вписується в концепцію «мережної війни». Вона доповнює дрони-камікадзе та артилерійські системи, створюючи багаторівневий захист. У комбінації з дистанційними системами мінування (хоча сама ПТКМ-1Р не сумісна з ними через розміри) вона стає частиною інтелектуальних мінних полів майбутнього.
Порівняння з аналогами: чому ПТКМ-1Р особлива
Найближчий аналог — американська M93 Hornet Wide Area Munition. Вона теж атакує зверху, використовує подібні датчики і має схожі габарити. Однак Hornet розробили ще в 1990-х, а ПТКМ-1Р — продукт 2010-х з оновленою електронікою. Російська міна дещо важча, але пропонує кращу дальність виявлення. Бронепробиваємость Hornet вища (близько 90 мм), проте реальна ефективність залежить від конкретних умов.
Інші країни теж працюють над подібними системами, але ПТКМ-1Р вирізняється простотою встановлення та відносно низькою вартістю серійного виробництва. Для українських саперів це нагадування: сучасні міни вимагають не тільки металошукачів, а й знань електроніки та тепловізорів.
Як виявляти та знешкоджувати ПТКМ-1Р: практичні поради
Для початківців: шукайте характерний циліндр зеленого кольору, що стирчить з землі на 50 см. Навколо — сліди від «ніг» і акустичних антен. Уникайте прямого контакту — міна може нахилитися і відстрілити елемент.
Просунуті сапери використовують дрони з тепловізорами: активна міна видає слабке тепло від електроніки. Металошукачі працюють, але не завжди — корпус частково немагнітний. Найбезпечніший спосіб — дистанційне знешкодження або підрив на місці. Після закінчення терміну міна сама себе ліквідує, але розраховувати на це не варто.
У реальному житті українські інженери вже розробили методи протидії: патрулювання з дронами, використання спеціальних детекторів вібрації та навчання особового складу розпізнаванню «розумних» мін.
ПТКМ-1Р — це не просто боєприпас. Це символ того, як війна переходить у цифрову еру, де навіть земля стає розумною і небезпечною. Вона змушує переосмислити тактику бронетанкових підрозділів і піднімає планку для саперної справи. Кожна така міна — це нагадування, що в сучасному бою навіть тиша може бути смертельною.
