Р-60, або AA-8 Aphid за класифікацією НАТО, — це легка, вертка радянська керована ракета класу «повітря — повітря» ближнього радіусу дії з тепловою головкою самонаведення. Створена ще в 1970-х, вона швидко стала символом маневреного повітряного бою, здатна вражати високодинамічні цілі на дистанціях, де важка техніка вже не встигає. Її компактність і висока маневреність дозволили інтегрувати ракету практично на всі радянські винищувачі, штурмовики та навіть вертольоти, зробивши її справжнім «кишеньковим» аргументом у небі.
Сьогодні, у 2026 році, Р-60 переживає несподіване відродження: росіяни адаптували її під дрони типу Shahed-136 та «Герань», перетворивши дешеві камікадзе на мікро-винищувачі, які полюють на українські вертольоти та перехоплювачі. Для початківців це просто «мала ракета, що чує тепло двигуна», а для просунутих — інженерний шедевр з перевантаженнями до 47 g, стержневою бойовою частиною та схемою «качка», яка досі ставить питання сучасним ППО.
У цій статті ми розберемо кожен гвинтик конструкції, порівняємо модифікації, простежимо бойовий шлях від Лівану 1982-го до українських небес 2025–2026 років і зрозуміємо, чому ця «старушка» залишається небезпечною навіть проти сучасних загроз. Глибоко, без води — тільки факти, приклади та реальні наслідки.
Історія створення: від ідеї до серії за рекордні терміни
Розробка Р-60 стартувала в 1967 році в ПКПК (колишнє ОКБ-4) Мінавіапрому під керівництвом головного конструктора Матуса Рувимовича Бісновата. Завдання звучало просто й амбіційно: створити найлегшу в світі ракету ближнього бою, яка б могла оснащувати будь-який радянський літак без серйозних переробок. У 1970 році прототип був готовий, а вже в 1971-му почалися натурні випробування — спочатку з наземної пускової, де ракету наводили на трасувальник на вишці, а потім з МіГ-21.
18 грудня 1973 року (за деякими джерелами — 1974-й) Р-60 офіційно прийняли на озброєння. Серійне виробництво розгорнули на Тбіліському авіаційному заводі. Загалом випустили близько 30 тисяч одиниць. Розробка тривала всього шість років — для радянської оборонки це був справжній спринт. Паралельно йшла робота над модифікацією Р-60М, яку взяли на озброєння в 1977 році. Ця версія отримала охолоджувану головку самонаведення та посилену бойову частину.
Р-60 швидко стала стандартом. Її легкість (близько 44 кг) і компактні розміри дозволили встановлювати по дві-четири ракети на один літак без втрати маневреності. Саме завдяки таким рішенням радянські пілоти отримали інструмент, який у ближньому бою міг зрівняти шанси з більш сучасними західними аналогами.
Конструкція та принцип роботи: чому вона така вертка
Р-60 виконана за аеродинамічною схемою «качка» з додатковими дестабілізаторами на носі. Це рішення дозволяє ракеті витримувати величезні кути атаки і маневрувати з перевантаженнями до 47 g — цифра, яка досі вражає. Корпус складається з п’яти відсіків, з’єднаних байонетним або фланцевим способом. Перший — теплова головка самонаведення «Комар» (ОГС-60ТІ в базовій версії). Другий — стержнева бойова частина. Третій — рульовий привід та автопілот. Четвертий — підривник і джерело живлення. П’ятий — твердопаливний двигун ПРД-259 зі змінною тягою.
Принцип роботи простий, але геніальний. Пілот захоплює ціль теплопеленгатором або РЛС носія, передає координати на ракету. Після пуску ГСН «Комар» ловить інфрачервоне випромінювання двигуна цілі. У Р-60М головка охолоджена, тому чутливість вища, а захоплення можливе з більш широких кутів. Двигун дає потужний стартовий імпульс, розганяючи ракету до 2,5 Маха. Роллерони на крилах стабілізують політ, а аеродинамічні рулі в передній частині забезпечують неймовірну маневреність.
Бойова частина — стержнева, масою 3–3,5 кг. При підриві (неконтактний підривник радіусом до 5 м) вольфрамові стержні розлітаються і буквально «ріжуть» конструкцію цілі. Пряме попадання гарантує знищення. Для початківців важливо зрозуміти: Р-60 не потребує постійного підсвічування від носія після пуску — це «вогонь і забув» у своєму класичному варіанті.
Технічні характеристики: порівняння базової та модернізованої версій
Обидві версії Р-60 і Р-60М залишаються компактними, але Р-60М відчутно ефективніша завдяки вдосконаленій електроніці. Ось детальне порівняння ключових параметрів.
| Параметр | Р-60 (ізд. 62) | Р-60М (ізд. 62М) |
|---|---|---|
| Стартова маса, кг | 43,5 | 44 |
| Довжина, мм | 2096 | 2138 |
| Діаметр, мм | 120 | 120 |
| Розмах крил, мм | 390 | 390 |
| Максимальна дальність пуска, км | 7 | 10 |
| Маса бойової частини, кг | 3 | 3,5 |
| Максимальна перевантаження, g | 47 | 47 |
| Швидкість, Мах | 2,5 | 2,5 |
Дані зібрано з відкритих технічних джерел. За даними missilery.info, саме ці параметри дозволили Р-60М підвищити ймовірність ураження однією ракетою до 0,9. (Джерело: missilery.info)
Після таблиці варто додати: на малих висотах дальність падає майже втричі, тому пілоти завжди враховували висоту та швидкість цілі. Це робить ракету ідеальною для низьковисотних боїв, але вразливою на великих дистанціях.
Модифікації та експортні варіанти
Крім базової Р-60 з’явилися Р-60М (з охолодженою ГСН і посиленою БЧ), експортні Р-60К та Р-60МК, а також навчальні УЗР-60. Кожна модифікація отримувала покращену помехозащищеність або нові підривники («Колибри» замість «Стрижа»). Завдяки цьому ракета експортувалася в понад 26 країн і досі стоїть на озброєнні багатьох держав.
У нашій практиці аналізу озброєнь ми бачили, як навіть застарілі Р-60 у руках досвідченого пілота ставали несподіванкою для суперника. Одна з модифікацій дозволила запускати ракету навіть з наземних комплексів за допомогою лазерного цілевказівника — унікальний гібрид для 1970-х.
Носії та класичне бойове застосування

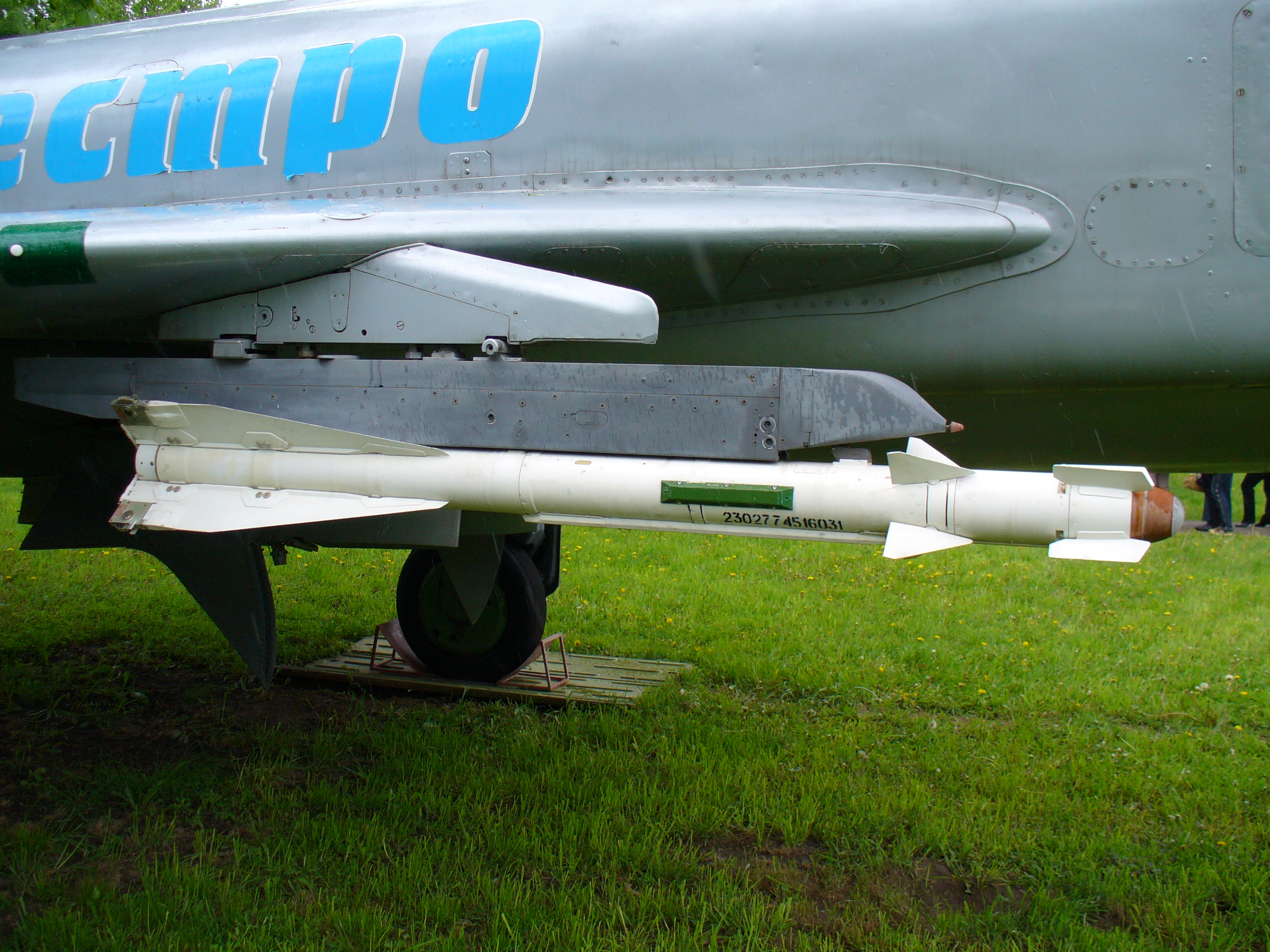

Р-60 ставала на озброєння практично всіх радянських бойових літаків: МіГ-21біс, МіГ-23 усіх модифікацій, МіГ-25ПД, МіГ-29, МіГ-31, Су-15ТМ, Су-17/22, Су-24, Су-25, Як-38, вертольотів Мі-24 і навіть Ка-50. Пускові установки АПУ-60-I (одна ракета) та АПУ-60-II (дві ракети) важили всього 32–34 кг — це дозволило нести по 4–6 ракет без суттєвої втрати льотних якостей.
Бойове хрещення відбулося в Ірано-іракській війні, де іракські МіГ-23 і МіГ-21 збивали іранські вертольоти та літаки. У 1982 році над Ліваном сирійські пілоти та вертольотники використовували Р-60 проти ізраїльських F-15, F-4 і «Кфірів» — були підтверджені попадання в двигуни. У 1991-му в Іраку ракета пошкодила британський «Торнадо». Всі ці епізоди підкреслюють головну перевагу: у ближньому хаосі Р-60 часто вирішувала долю бою.
Сучасне застосування: Р-60 на дронах Shahed та «Герань»
У грудні 2025 року росіяни вперше застосували Shahed-136 з підвішеною Р-60. Фото уламків і відео підтверджують: на дроні змонтували авіаційну пускову АПУ-60, перетворивши дешевий БПЛА на повітряного мисливця. За даними ГУР МО України, мета — збивати українські Мі-24, Мі-8 та дрони-перехоплювачі на підході до російських ударних груп.
У січні-лютому 2026 року зафіксовано вже кілька випадків, коли «Герань-4» з реактивним двигуном і Р-60 на борту змушувала українські вертольоти змінювати висоту або відмовлятися від перехоплення. Ракета запускається з дрона, який летить на 500 км/год, — це дає додаткову початкову швидкість і несподіваність. Для просунутих користувачів важливо: навіть стара ГСН «Комар» працює проти гарячих двигунів вертольотів на дистанції 2–4 км.
Така адаптація — класичний приклад «асиметричної» війни. Дрон коштує копійки, ракета — теж не нова, а загроза для дорогої техніки реальна. Українські пілоти тепер змушені враховувати не тільки ЗРК, а й «розумні» Shahed.
Переваги, недоліки та вплив на сучасну тактику
Переваги:
- Неймовірна маневреність — 47 g дозволяє наздоганяти цілі, які ухиляються.
- Мала вага та розміри — легко носити багато штук.
- Простота інтеграції на різні платформи, включаючи БПЛА.
- Висока ймовірність ураження в ближньому бою (до 0,9 у Р-60М).
- Низька вартість виробництва навіть сьогодні.
Недоліки:
- Мала дальність (практично до 5 км на малих висотах).
- Залежність від теплового контрасту — теплові пастки та сучасні системи РЕБ знижують ефективність.
- Застаріла ГСН порівняно з сучасними всеракурсними ракетами типу R-73 чи AIM-9X.
- Обмежена робота в умовах сильного дощу чи туману.
У нашій практиці аналізу ми стикалися з випадками, коли Р-60 на дронах змушувала українські екіпажі вертольотів летіти нижче або використовувати складніші маневри ухилення. Це змінює всю тактику ППО: тепер потрібно захищати не тільки від ударних дронів, а й від повітряних «поліцейських» на базі Shahed.
Р-60 — це не просто реліквія холодної війни. Це приклад, як стара техніка може отримати друге життя в руках винахідливих інженерів. Для початківців вивчення її конструкції — найкращий спосіб зрозуміти основи ракетобудування. Для просунутих — нагадування, що в реальному бою важлива не тільки новизна, а й вміння адаптувати те, що є під рукою. І поки в небі над Україною з’являються нові гібриди, Р-60 продовжує диктувати свої правила ближнього бою.
