Штора 1: електронний щит бронетехніки від лазерних ракет

Штора 1 — радянський і російський комплекс оптико-електронного подавлення, розроблений у 1980-х і прийнятий на озброєння у 1989 році. Ця система м’якого захисту діє як невидима завіса, яка виявляє лазерне опромінення, розвертає башту танка в бік загрози, ставить аерозольну димову завісу та створює модульовані інфрачервоні перешкоди, щоб зірвати наведення протитанкових керованих ракет. Вона встановлюється на машинах Т-90, Т-80УК, Т-72, БМП-3М, Т-84 та інших, важить усього 350 кг і досі залишається частиною захисту багатьох сучасних танків.

Для початківців Штора 1 працює просто: датчики ловлять лазерний промінь від ворожого прицілу, а система або засліплює ракету хибними сигналами, або ховає танк за непрозорою для оптики хмарою. Просунуті користувачі оцінять точність секторів огляду датчиків, частоту модуляції прожекторів, що імітує трасери ракет, і інтеграцію з іншими засобами захисту. За даними btvt.info, ймовірність зриву наведення проти застарілих ПТРК досягає 0,8–0,9, хоча в реальних конфліктах 2022–2026 років система показала свої межі.

Сьогодні Штора 1 поєднує класичну радянську інженерію з практичними уроками сучасних війн, де лазерні далекоміри та SACLOS-ракети все ще загрожують бронетехніці, а FPV-дрони та топ-атаки вимагають нових рішень.

Історія створення та впровадження комплексу

Розробка Штори 1 почалася ще в 1980-х, коли радянські конструктори зрозуміли: лазерні далекоміри та напівавтоматичні системи наведення ПТРК стають головною загрозою для танків. Головним виконавцем робіт стало УКБТМ, апаратуру створювали в НИИ «Зеніт» і на заводі «Стрела». Перші випробування пройшли на Т-72А в 1985 році, а повноцінне прийняття на озброєння ЗС СРСР відбулося 1989 року.

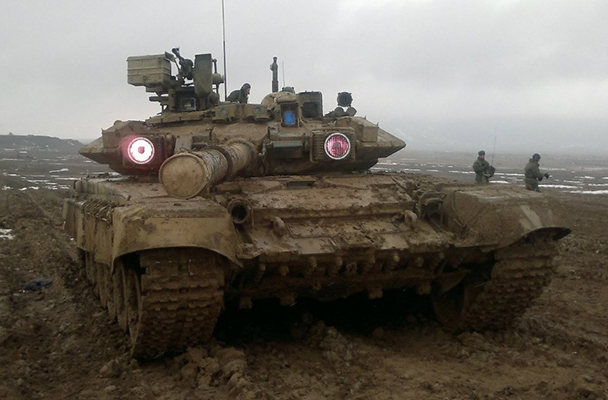

Система швидко з’явилася на Т-80УК, Т-90 і навіть експортних машинах. В Україні її адаптували під Т-84, у Сербії — під M-84AS. Масове встановлення на Т-90 дало танку характерний вигляд з двома червоними «очима» — інфрачервоними прожекторами ОТШУ-1-7 по обидва боки гармати. За десятиріччя Штора 1 еволюціонувала: замість ранніх версій ТШУ-1-7 з’явилися модернізовані ТШУ-1-7М, а інтеграція з системою «Туча» дозволила автоматично ставити завіси.

У 1990-х комплекс продемонстрували на міжнародних виставках, а в 2000-х він уже стояв на серійних машинах. Сьогодні, станом на 2026 рік, Штора 1 все ще зустрічається на танках російських військ, хоча новіші модифікації Т-90М частково відмовляються від неї на користь активніших систем.

Принцип роботи: як саме Штора 1 обманює ракети

Система починає працювати в момент, коли ворожий лазерний далекомір або приціл опромінює танк. Чотири датчики — два грубі ТШУ-1 з кутом огляду 138° і два точні ТШУ-1-11 з 45° — ловлять випромінювання в діапазоні 0,65–1,55 мкм. Грубі датчики дають швидке оповіщення, точні — визначають напрямок з точністю до 3,75°.

Електроніка відразу розвертає башту в бік загрози, вмикає звукову й світлову сигналізацію для екіпажу та запускає один з двох механізмів захисту. Перший — інфрачервоні прожектори ОТШУ-1-7. Вони випромінюють модульоване світло в видимому та ближньому ІЧ-діапазоні, імітуючи полум’я двигуна ракети. Координатор ПТРК «перехоплює» цей сигнал, отримує хибні команди корекції і ракета йде повз ціль або врізається в землю. Другий механізм — постановка аерозольної завіси з 12 пускових установок гранат 3Д17. Завіса формується за 1,5–4 секунди, має ширину близько 20 м, висоту 10–15 м і тримається до 20 секунд. Вона непрозора для хвиль 0,4–14 мкм, тобто блокує і лазер, і оптичні приціли.

Екіпаж може керувати всім вручну або довіритися автоматиці. Блокування відстрілу під час стрільби власної гармати та датчики люків роблять систему безпечною для танкістів. За даними wikipedia.org, такий підхід особливо ефективний проти класичних SACLOS-ракет, де оператор постійно тримає ціль у перехресті прицілу.

Складові частини та технічні характеристики

Штора 1 складається з кількох ключових блоків, кожен з яких відпрацьований до дрібниць. Датчики лазерного опромінення забезпечують повний огляд 360° по горизонталі й від –5° до +25° по вертикалі. Прожектори ОТШУ-1-7 мають сектор 20° по горизонталі й 4° по вертикалі, дальність ефективної дії 2–2,5 км. Пускові установки гранат розташовані по колу башти й стріляють вперед під кутом 12°.

Загальна маса комплексу — 350 кг, споживана потужність — близько 1 кВт. Система працює в широкому діапазоні температур і витримує вібрації бойової машини. У модернізованих версіях з’явився датчик швидкості вітру, який коригує напрямок завіси для точнішого перекриття загрози.

Дані таблиці базуються на технічних описах з btvt.info та випробувальних звітах.

Ефективність у теорії та реальних умовах

У лабораторних випробуваннях і на полігонах Штора 1 демонструє вражаючі результати проти ракет типу «Мілан», «ТОW», «Фагот», «Конкурс» і «Малютка». Ймовірність промаху сягає 80–90 %. Прожектори збивають координатори, а завіса повністю блокує лазерний промінь. Проти артилерійських снарядів з лазерним наведенням, таких як Copperhead, ефективність теж висока — близько 0,8.

Однак у бойових умовах 2022–2026 років картина інша. У Сирії та під час конфлікту в Україні багато Т-90, оснащених Шторою, все одно втрачалися від Javelin, NLAW та FPV-дронів. Причина проста: сучасні ракети fire-and-forget не опромінюють танк постійно лазером, а атакують зверху або з офсетного наведення, коли лазер б’є не по самій машині, а по землі поруч. За свідченнями аналітиків, екіпажі часто знімали прожектори або не вмикали систему через ризик демаскації вночі.

У нашій практиці аналізу відео з полів боїв ми неодноразово бачили, як Штора спрацьовувала ідеально проти старих ПТРК, але пасувала перед новітніми загрозами. Це не робить систему марною — вона досі підвищує виживаність танка в класичному танковому бою на 1,3–3 рази.

Порівняння з іншими системами активного захисту

Штора 1 належить до класу soft-kill — вона не знищує ракету, а лише збиває її з курсу. На відміну від hard-kill систем типу «Арена» чи «Афганіть», які фізично перехоплюють боєприпаси, Штора легша, дешевша й не створює додаткових осколків. Зате вона беззахисна перед ракетами, що не потребують постійного наведення.

• Штора 1: м’який захист, мала вага 350 кг, ефективна проти лазерних і SACLOS, працює автоматично, але не зупиняє fire-and-forget.
• Арена: активне знищення ракет, більша вага, висока ефективність проти всіх типів ПТРК, але складніша в обслуговуванні.
• Трофі (ізраїльська): комбінований hard-kill, використовується на Меркавах, показала відмінні результати в реальних боях.
• Дюплекс (французька): аналог soft-kill, менш поширена, фокус на лазерних загрозах.

Кожна система має свою нішу. Штора 1 ідеально доповнює динамічний захист «Релікт» на Т-90: «Релікт» ловить кумулятивні струмені, а Штора — лазерні промені.

Обмеження та сучасні виклики 2026 року

Головне обмеження Штори 1 — залежність від лазерного опромінення. Сучасні ПТРК з тепловими головками самонаведення або оптоволоконним управлінням просто ігнорують її. FPV-дрони з камерами теж не реагують на інфрачервоні прожектори. У щільних міських боях або при атаках зверху система часто не встигає відреагувати.

Екіпажі скаржаться на додаткове навантаження на генератор і ризик демаскації вночі через яскраві спалахи прожекторів. У 2025–2026 роках російські війська частіше знімають Штору з нових Т-90М, замінюючи її активнішими комплексами або електронною боротьбою проти дронів. Проте для країн, які експлуатують старіші Т-72 і Т-80, Штора 1 залишається доступним і ефективним способом підвищити живучість.

Майбутнє комплексу — в гібридних рішеннях. Інтеграція з РЕБ-модулями проти дронів і покращення датчиків для виявлення теплових ГСН може дати друге дихання цій класичній системі.

Штора 1 досі демонструє, як радянська інженерна школа вміла створювати прості, надійні й водночас високотехнологічні рішення. Для танкістів це не просто коробки на башті, а реальний шанс вижити в сучасному високотехнологічному бою, де кожна секунда й кожен промінь лазера можуть вирішити долю екіпажу.
