120мм міна залишається одним з найефективніших і найпоширеніших боєприпасів для мінометів у сучасних арміях, особливо в умовах позиційних боїв, де точність і потужність навісного вогню вирішують долю штурмів. Її тактико-технічні характеристики дозволяють уражати живу силу, легку техніку та укриття на відстані до 7–9 кілометрів, а варіативність типів — від осколково-фугасних до димових і освітлювальних — робить її універсальним інструментом на полі бою. Для початківців важливо зрозуміти, що ТТХ — це не сухі цифри, а реальні параметри, які визначають, як міна летить, розривається і виконує завдання, а для просунутих користувачів вони стають основою для вибору заряду, прицілювання та максимізації ефекту в реальних умовах.
Сьогодні, коли ЗСУ активно застосовують як радянські зразки, так і західні аналоги, 120мм міна демонструє еволюцію від класичних сталевого чавуну до високотехнологічних варіантів з реактивним прискоренням. Її вага, швидкість на виході з дула, кількість вибухової речовини та дальність польоту безпосередньо впливають на тактику підрозділів — від швидкого подавлення вогневих точок до створення димових завіс під час маневру. Глибоке розуміння цих параметрів допомагає уникнути помилок і витягнути максимум з кожного пострілу.
У цій статті ми розберемо все: від будови й основних типів до порівнянь різних варіантів і практичних нюансів застосування. Це не просто таблиці — це живий інструмент для тих, хто хоче не просто стріляти, а розуміти, чому одна міна лягає точно в ціль, а інша створює справжній хаос на позиціях противника.
Історія появи та еволюція 120мм мін
120-міліметровий калібр народився ще в радянські часи як компроміс між потужністю і мобільністю: достатньо важкий, щоб нести серйозний заряд, але легкий для транспортування розрахунком. Перші масові зразки з’явилися ще в 1930-х, а до Другої світової міномети калібру 120 мм стали основою полкової артилерії. Міна ОФ-843, наприклад, швидко зарекомендувала себе як надійний «роботяга» — сталевий корпус, стабілізатор з пір’ям і змінний метальний заряд, що дозволяв регулювати дальність.
З роками еволюція пішла в бік різноманітності. Радянська школа робила акцент на простоті й масовості: міни з чавунного корпусу давали хорошу фрагментацію, а реактивні варіанти типу ОФ-НМР додавали кілометри дальності завдяки додатковому двигуну. Західні виробники, навпаки, зосередилися на точності та безпеці: легші корпуси з кращою аеродинамікою, сучасні підривники з дистанційним підривом і навіть керовані міни на кшталт КМ-8 «Грань». Сьогодні, в умовах повномасштабної війни, 120мм міна поєднує обидва підходи — українські підприємства виробляють класичні ОФ-постріли, а союзники постачають rocket-assisted версії, які летять далі й ефективніше.
Ця еволюція зробила міну не просто снарядом, а справжнім багатофункціональним інструментом. Вона адаптувалася під сучасні реалії: дрони-коректувальники, електронну боротьбу та необхідність швидко змінювати тип боєприпасу прямо на позиції.

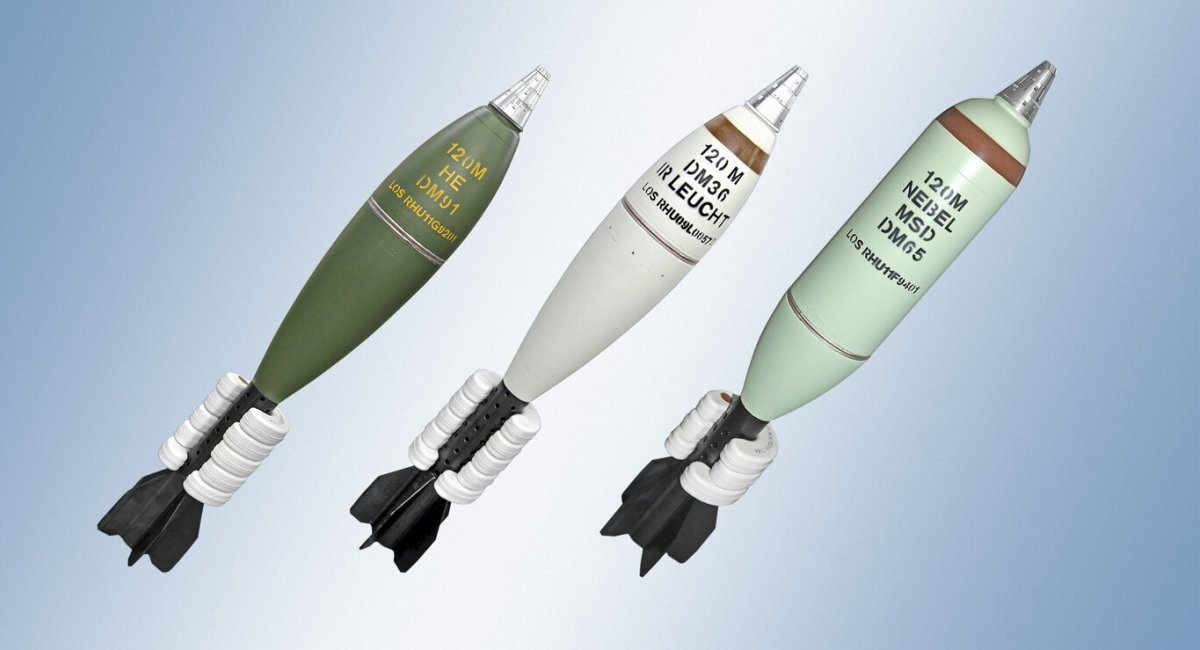

Основні типи 120мм мін та їх призначення
Не всі 120мм міни однакові — кожен тип створений для конкретної задачі, і саме це робить міномет таким гнучким. Осколково-фугасні становлять основу арсеналу: вони рвуть землю, розкидаючи сотні уламків на десятки метрів. Димові створюють завісу, за якою ховаються підрозділи під час атаки. Освітлювальні буквально висвітлюють поле бою вночі, а запалювальні й касетні додають вогню в буквальному сенсі.
Серед найпоширеніших:
- Осколково-фугасні (ОФ) — класика типу ОФ-843Б або ОФ-843А. Корпус зі сталі чи чавуну, вибухова речовина (часто тротил або суміш) вагою 1,4–3,9 кг. Призначені для ураження відкритої сили, окопів і легких укріплень.
- Димові (Д-5 та аналоги) — споряджені фосфором або іншими сумішами. Утворюють густу хмару, але осколкова дія слабша на 35–40 %, тому їх використовують переважно для маскування, а не прямого ураження.
- Освітлювальні (3С9, М930) — парашутна система з потужним факелом. Освітлюють територію на 30–50 секунд, ідеально для нічних операцій або коректування вогню.
- Реактивні та керовані — ОФ-НМР з додатковим двигуном або КМ-8 «Грань» з лазерним наведенням. Дальність стрибає до 9 км, а точність — на рівні артилерійських снарядів.
- Західні варіанти (M44A2, NT120 HE, MOD.63) — часто з кращою фрагментацією, меншою вагою корпусу й ракетним прискоренням для дальності понад 8 км.
Кожен тип має свої маркування: радянські — зелений колір з чорними позначками, натівські — вагові знаки НАТО та специфічні кольорові коди. Для початківців головне запам’ятати: колір і форма стабілізатора підкажуть, що саме тримаєш у руках.
Детальний розбір тактико-технічних характеристик
ТТХ 120мм міни — це серце будь-якого розрахунку. Візьмемо стандартну радянську осколково-фугасну міну ОФ-843Б: маса пострілу 16,5 кг, самої міни — 15,9 кг, вибухова речовина — близько 1,4 кг тротилу. Початкова швидкість на повному заряді сягає 325 м/с, що дозволяє відправити її на максимальну дальність 7100 метрів. Мінімальна — 480 метрів, щоб не зачепити своїх.
Змінний метальний заряд (основний плюс 6 додаткових пакетів) дає можливість точно підбирати траєкторію: від крутої навісної для роботи по окопах до більш пологої. Підривник М-12 або сучасніші аналоги забезпечують спрацювання при ударі або з затримкою. Уламки розлітаються на 20–30 метрів радіусом, створюючи зону ураження, де живій силі просто немає шансів.
Для порівняння, реактивні варіанти додають 1–2 км дальності, а західні rocket-assisted — ще більше. Темп стрільби — до 15 пострілів на хвилину в перші хвилини, потім 4–6, щоб не перегріти ствол. Все це робить 120мм міну ідеальним балансом між мобільністю й вогневою потужністю.
Порівняння радянських і західних 120мм мін
Радянські міни виграють у простоті та дешевизні, західні — в технологічності та летальності. Ось ключові відмінності в таблиці:
| Параметр | Радянський/російський зразок (ОФ-843Б) | Західний зразок (наприклад, M44A2 або NT120 HE) |
|---|---|---|
| Маса міни, кг | 15,9 | 12,6–14,8 |
| Вибухова речовина, кг | 1,4–3,9 (залежно від модифікації) | 2,4–2,9 |
| Максимальна дальність, м | 7100 (стандарт), до 9000 з керованою | 6500–9500 (з rocket-assisted) |
| Фрагментація | Хороша завдяки чавуну | Краща завдяки сучасним матеріалам |
| Підривник | М-12, АР-27 | M783, PD M8100 з опціями |
Дані наведено за матеріалами військових посібників і довідників Міністерства оборони. Західні міни часто легші, але дають більше уламків на одиницю ваги — це помітно в реальному бою.
Будова 120мм міни: що всередині
Класична міна — це каплеподібний корпус з обтюруючим поясом, стабілізатор з чотирма-п’ятьма пір’ями та хвостовик для заряду. Всередині — вибухівка, підривник у носовій частині та метальний заряд у хвості. Корпус витримує величезні перевантаження при пострілі — до 7000 g. Пір’я стабілізують політ, щоб міна йшла по передбачуваній траєкторії навіть у вітряну погоду.
У реактивних варіантах додається пороховий двигун, який включається на кінцевій ділянці. Керовані міни отримують лазерну або GPS-головку — і тоді точність стає фантастичною. Для початківців важливо знати: ніколи не чіпай підривник руками і завжди перевіряй маркування перед заряджанням.
Практичне застосування в сучасних умовах
У реальних бойових діях 120мм міна показує себе з найкращого боку саме завдяки навісній траєкторії — вона падає майже вертикально, обходячи укриття. За моїм досвідом спостереження за роботою розрахунків, один точний залп може нейтралізувати цілий взвод у траншеї. У 2022–2026 роках ЗСУ активно поєднують радянські 2Б11 з натівськими мінами MOD.63 — результат вражає: дальність зростає, а точність з дронами-коректувальниками досягає 90 %.
Поради для просунутих: завжди враховуййте температуру пороху — холод зменшує дальність на 5–10 %. Для початківців — починайте з таблиць стрільби і ніколи не ігноруйте мінімальну дальність, щоб не накрити своїх. У місті або лісі краще використовувати димові для маскування, а в чистому полі — ОФ з максимальним зарядом.
Безпека, зберігання та поради для розрахунків
Безпека на першому місці: міна — це не іграшка. Зберігайте в сухому місці, подалі від джерел тепла, перевіряйте герметичність упаковки. Під час заряджання стежте за запобіжником подвійного заряджання — він рятує життя. Після стрільби обов’язково оглядайте ствол на нагари.
Практичний лайфхак: для швидкого розгортання тренуйтеся з порожніми ящиками — розрахунок з п’яти осіб повинен розгортати міномет за 1–2 хвилини. І пам’ятайте: найкраща міна — та, яку випустили вчасно й точно.
120мм міна продовжує еволюціонувати, але її суть лишається незмінною — це зброя, яка працює там, де інша артилерія не дістає. Знання її ТТХ перетворює звичайний міномет на справжню фортецю вогню, яка захищає своїх і карає ворога. І в цьому вся краса цієї, здавалося б, простої, але геніальної зброї.
