Бук М2, відомий також як 9К317 та під позначенням НАТО SA-17 Grizzly, — це високоефективний самохідний зенітний ракетний комплекс середньої дальності, створений для надійного прикриття наземних військ і важливих об’єктів від літаків, вертольотів, крилатих ракет та інших повітряних загроз у складних умовах радіоелектронної боротьби.
Завдяки цифровій модернізації радіолокаційних систем і вдосконаленій ракеті 9М317 комплекс здатен одночасно супроводжувати та уражати до 24 цілей на дальності до 50 кілометрів і висоті до 25 кілометрів, демонструючи високу ймовірність ураження навіть малопомітних і маневрених об’єктів.
Розробка та прийняття на озброєння у 2008 році зробили Бук М2 важливим елементом сучасної системи протиповітряної оборони, який поєднує мобільність, стійкість до перешкод і гнучкість застосування як у складі батареї, так і автономно.
Історія створення та шлях до серійного виробництва
Роботи над глибоко модернізованим варіантом сімейства «Бук» розгорнулися ще наприкінці 1980-х у Науково-дослідному інституті приладобудування імені В. В. Тихомирова. Інженери ставили за мету створити комплекс, здатний вести вогонь по значно більшій кількості цілей одночасно, краще справлятися з маловисотними загрозами та зберігати ефективність в умовах потужних радіоперешкод.
Розробку завершили 1988 року, використавши нову ракету 9М317. Проте розпад Радянського Союзу та економічні труднощі 1990-х відсунули серійне виробництво на десятиліття. Фахівці оновили документацію, замінили аналогову апаратуру на сучасну цифрову, додали нові режими роботи та покращили сумісність з іншими засобами ППО.
Лише 2008 року комплекс офіційно прийняли на озброєння російських Сухопутних військ. Перші серійні зразки надійшли до 297-ї зенітної ракетної бригади. З того часу Бук М2 став основою середньої ланки військової ППО Росії та експортувався до низки країн.
Склад комплексу: гармонійна система з кількох машин

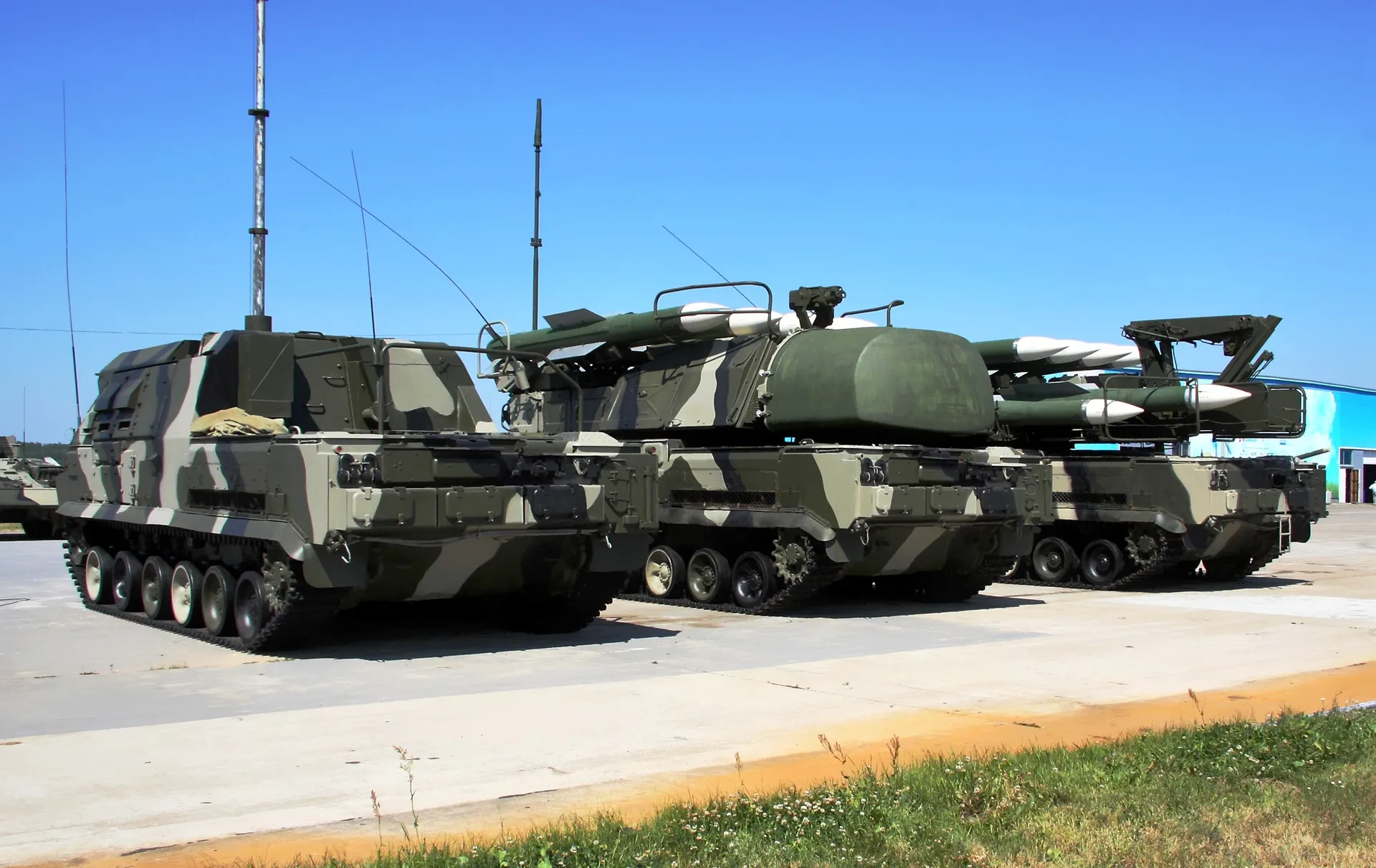

Бук М2 — це не одна установка, а повноцінний бойовий організм, де кожна машина виконує чітко визначену роль. У типовому розгортанні батарея включає командний пункт, станцію виявлення цілей, радіолокаційну станцію підсвітки та наведення, самоходні вогневі установки та пуско-заряджальні машини.
Командний пункт 9С510 приймає інформацію про повітряну обстановку, супроводжує до 74 трас і розподіляє цілі між вогневими групами — до шести одночасно. Він видає цілевказання та команди управління по захищених цифрових каналах зв’язку.
Станція виявлення цілей 9С18М1-3 «Купол» — трикоординатна когерентно-імпульсна РЛС на гусеничному шасі. Вона сканує повітряний простір і передає дані на командний пункт. Для роботи на малих висотах у пересіченій або лісистій місцевості використовують спеціальну радіолокаційну станцію підсвітки та наведення 9С36 з антенним постом, що піднімається на висоту до 21 метра. Це дозволяє «зазирати» за дерева та пагорби й ефективно працювати проти крилатих ракет і дронів, що летять на гранично малих висотах.
Самоходна вогнева установка 9А317 — головна бойова одиниця. На гусеничному шасі ГМ-569 вона несе чотири готові до пуску ракети 9М317, має власну багатофункціональну РЛС з фазованою антенною решіткою, систему оптоелектронного виявлення та може діяти як автономно в заданому секторі, так і під управлінням командного пункту. Пуско-заряджальна установка 9А316 на шасі ГМ-577 возить додаткові чотири ракети на транспортних опорах і забезпечує швидке перезаряджання за 15 хвилин.
Усі машини оснащені сучасними цифровими радіостанціями, системами кондиціонування та розраховані на експлуатацію в різних кліматичних зонах. Час розгортання з маршу для основних вогневих секцій становить близько 5 хвилин, а зміна позиції з увімкненою апаратурою — лише 20 секунд.
Ракета 9М317: точність і потужність у компактному корпусі
Серцем комплексу стала зенітна керована ракета 9М317. Її довжина — 5,55 метра, діаметр — близько 400 мм, розмах крила — 860 мм, стартова маса — 715 кг. Двухрежимний твердопаливний двигун розганяє ракету до 1230 м/с (понад 4 Маха). Бойова частина стержневого типу масою 70 кг забезпечує радіус ураження цілі близько 17 метрів.
Система наведення комбінована: інерціальна на більшій частині траєкторії з радіокорекцією від пускової установки та напівактивна радіолокаційна головка самонаведення на кінцевій ділянці. Це дозволяє економити енергію бортової апаратури, вести залповий вогонь по кількох цілях і зберігати стійкість до маневрування цілі з перевантаженням до 24 g. Ймовірність ураження неманевруючого літака однією ракетою сягає 0,9–0,95, а малопомітної цілі з ефективною поверхнею розсіювання 0,05 м² — 0,6–0,7.
Ракета здатна уражати цілі, що летять зі швидкістю до 1200 м/с на зустрічному курсі та до 500 м/с на догоні. Мінімальна висота ураження — 15 метрів, максимальна — 25 кілометрів. Такий діапазон робить 9М317 універсальною зброєю проти широкого спектра загроз — від стратегічних бомбардувальників до крилатих ракет і високоточних авіаційних засобів ураження.
Тактико-технічні характеристики та реальні бойові можливості
Повний комплекс «Бук М2» при розгортанні кількох вогневих груп демонструє вражаючу багатозадачність. Ось основні параметри, підтверджені технічною документацією:
| Параметр | Значення | Примітка |
| Дальність ураження цілей | 3–50 км | Залежить від типу та висоти цілі |
| Висота ураження цілей | 0,015–25 км | Від гранично малих до стратосферних |
| Кількість одночасно супроводжуваних цілей | до 24 | При повному розгортанні комплексу |
| Час реакції комплексу | менше 10 с | Від виявлення до пуску |
| Інтервал між пусками | 4 с | З однієї установки |
| Максимальна швидкість цілі (назустріч) | 1200 м/с | Приблизно 4320 км/год |
| Стійкість до активних перешкод | до 1000 Вт/МГц | Висока завадозахищеність |
| Час розгортання з маршу | 5 хв (основні секції) | 10–15 хв для повного комплекту |
| Максимальна швидкість руху по шосе | 65 км/год | Гусеничні шасі |
| Запас ходу | 500 км | Без дозаправки |
Комплекс ефективно працює проти тактичних балістичних ракет на певних ділянках траєкторії, авіаційних ракет, керованих бомб та радіоконтрастних надводних і наземних цілей. Наявність оптоелектронної системи (тепловізійний і телевізійний канали) дозволяє вести бойову роботу практично без випромінювання в радіодіапазоні, що значно підвищує живучість у зоні активної радіоелектронної боротьби.
Переваги над попередніми модифікаціями сімейства «Бук»
Порівняно з «Бук-М1» нова система отримала кардинальне оновлення радіолокаційного обладнання та засобів обробки інформації. Цифрові обчислювальні системи та фазовані антенні решітки дозволили збільшити кількість одночасно супроводжуваних і обстрілюваних цілей у кілька разів. Зона ураження літаків типу F-15 зросла до 50 км, а ймовірність ураження крилатих ракет на дальностях до 26 км сягнула 70–80 %.
Особливо помітним став прогрес у боротьбі з низьколітаючими цілями в складній місцевості. Підйомна антена станції 9С36 та оптоелектронні канали дають змогу ефективно працювати там, де попередні версії мали обмеження. Підвищилася також стійкість до інтенсивних активних перешкод — до 1000 Вт/МГц.
Мобільність залишилася на високому рівні: гусеничні шасі забезпечують прохідність, а для експортних варіантів «Бук-М2Е» розробили колісні модифікації на шасі МЗКТ та КрАЗ, що полегшує стратегічне перекидання та експлуатацію на розвиненій дорожній мережі.
Застосування в сучасних конфліктах та реальні виклики
Під час повномасштабного вторгнення російські підрозділи активно використовують «Бук М2» для прикриття тилових об’єктів, аеродромів, командних пунктів та логістичних маршрутів. Система добре зарекомендувала себе проти української авіації та крилатих ракет на середніх висотах.
Водночас досвід бойових дій 2022–2026 років показав і вразливі місця. Потужні радари комплексів стають помітними цілями для українських безпілотників-камікадзе, FPV-дронів та реактивної артилерії. Багаторазові підтверджені випадки знищення російських «Бук М2» дронами та ударами HIMARS у Донецькій, Луганській та інших областях демонструють, наскільки важливою є маскування, часті зміни позицій та інтеграція з засобами малої дальності типу «Панцир». Вартість одного комплексу оцінюється приблизно у 25 мільйонів доларів, тому кожна втрата стає відчутною.
Українські сили також отримали у своє розпорядження трофейні зразки «Бук М2», що дало можливість детально вивчити російські технології та тактику їх застосування.
Експортні варіанти та географія поширення
Експортна версія «Бук-М2Е» («Урал») відрізняється деякими адаптаціями під вимоги замовників та часто поставляється на колісних шасі для кращої мобільності. Основні оператори — Росія, Венесуела (декілька комплексів), Сирія (поставки 2011 року), Алжир (контракт на 48 одиниць), Казахстан та Азербайджан (варіант «Бук-МБ»).
Кожен експортний контракт супроводжувався навчанням розрахунків та поставками запасних частин і ракет. Деякі країни інтегрують «Бук-М2Е» у свої національні системи ППО, поєднуючи його з іншими російськими або західними комплексами.
«Бук М3» як наступний крок еволюції
На зміну «Бук М2» уже прийшов «Бук М3» з вертикальним пуском ракет у транспортно-пускових контейнерах, новою елементною базою та покращеними характеристиками. Проте «Бук М2» залишається на озброєнні, проходить модернізацію та продовжує виконувати важливі завдання. Його надійність, перевірена часом, та здатність діяти в умовах інтенсивної радіоелектронної боротьби забезпечують комплексу тривалу актуальність у структурах військової протиповітряної оборони.
Сьогодні «Бук М2» — це приклад того, як глибока модернізація класичної платформи може дати нове життя системі, що стоїть на варті неба вже понад пів століття в різних модифікаціях. Його технічні рішення, бойовий досвід та реальні результати застосування продовжують впливати на розвиток засобів ППО по всьому світу.
