Бук-М1 — це самохідний зенітний ракетний комплекс середньої дальності, створений для надійного прикриття сухопутних військ і важливих об’єктів від літаків, вертольотів, крилатих ракет та інших повітряних загроз. Комплекс поєднує потужні радари з фазованими антенними решітками, високоманеврені ракети та гусеничну платформу, що дозволяє швидко розгортатися й діяти в складних умовах рельєфу. Прийнятий на озброєння у 1983 році, він став значним кроком уперед порівняно з попередніми системами завдяки розширеній зоні ураження та покращеній здатності розпізнавати типи цілей.
Модернізація базового «Бука» до рівня М1 суттєво підвищила ефективність проти маловисотних і маневрених об’єктів. Випробування 1982 року на полігоні Емба показали, що ймовірність ураження крилатих ракет типу ALCM однією ракетою досягає не менше 0,4, а вертольотів AH-1 Cobra — 0,6–0,7 на дальностях 3,5–10 км. Система отримала можливість розрізняти літаки, вертольоти та балістичні ракети, а також кращий захист від протирадіолокаційних засобів противника. Ці якості зробили «бук м1» затребуваним як у радянських, так і в пострадянських арміях.
Сьогодні комплекси цього типу, зокрема успадковані Україною, продовжують експлуатацію завдяки інженерним адаптаціям. Гібридні рішення, що поєднують радянські пускові установки з західними ракетами, демонструють, як legacy-платформи можуть залишатися корисними навіть у епоху масового застосування дронів та радіоелектронної боротьби. Розуміння конструкції, принципів роботи та реальних можливостей «бук м1» дає повну картину як технічної спадщини, так і практичної цінності таких систем на сучасному полі бою.
Історія створення та модернізації
Роботи над новим зенітним ракетним комплексом 9К37 «Бук» стартували 13 січня 1972 року за постановою ЦК КПСС та Ради Міністрів СРСР. Головним розробником став Науково-дослідний інститут приладобудування імені В. В. Тихомирова під керівництвом А. А. Растова. Завданням було замінити комплекс 2К12 «Куб», який мав обмеження щодо одночасного обстрілу кількох цілей і роботи на малих висотах.
Базовий варіант 9К37 пройшов випробування в 1977–1979 роках на полігоні Емба й був прийнятий на озброєння наприкінці 1979 — на початку 1980 року. Уже в 1979-му розпочалася модернізація до рівня 9К37М1 «Бук-М1». Випробування модернізованого комплексу тривали протягом 1982 року. За їх результатами систему прийняли на озброєння у 1983-му. За кордон комплекс поставляли під назвою «Ганг».
Ключові покращення стосувалися розширення зони ураження, підвищення ймовірності знищення складних цілей та впровадження системи розпізнавання типів цілей. Усі елементи «Бук-М1» повністю взаємозамінні з базовим варіантом, що спрощувало перехід військ на нову модифікацію та логістику.
Склад та основні елементи комплексу
«Бук-М1» — це не просто одна машина, а повноцінний дивізіонний комплект бойових засобів. Основу становлять кілька типів гусеничних платформ на уніфікованих шасі сімейства ГМ.
Станція виявлення та цілевказання 9С18М1 «Купол-М1» виконує роль «очей» системи. Трикоординатна радіолокаційна станція з плоскою фазованою антенною решіткою виявляє цілі на дальності до 85–100 км (залежно від висоти). Вона передає дані про цілі командному пункту та самохідним вогневим установкам. Антена піднімається на значну висоту в робочому положенні, що покращує огляд над складним рельєфом.
Командний пункт 9С470М1 координує дії всіх засобів дивізіону, розподіляє цілі між вогневими установками та забезпечує стійкий зв’язок. Самохідна вогнева установка (СОУ) 9А310М1 — головний бойовий елемент. На одній машині розміщено чотири ракети 9М38М1 та власну радіолокаційну станцію наведення 9С35. Це дозволяє СОУ діяти відносно автономно після отримання цілевказання.
Пуско-заряджаюча установка 9А39М1 перевозить вісім ракет і виконує функцію перезаряджання СОУ в польових умовах. Завдяки уніфікованим шасі весь комплект може пересуватися разом з механізованими та танковими частинами, зберігаючи високу тактичну мобільність.
Тактико-технічні характеристики бук м1
Комплекс демонструє збалансовані показники для свого часу. Основні параметри підтверджені державними випробуваннями та експлуатаційним досвідом.
| Параметр | Значення для «Бук-М1» | Пояснення |
|---|---|---|
| Дальність ураження (літаки типу F-15) | 3–32–35 км | Залежить від висоти та ракурсу цілі |
| Висота ураження | 15 м – 20–22 км | Включаючи маловисотні та висотні цілі |
| Максимальна швидкість цілі | 800 м/с | Приблизно Mach 2,4 |
| Імовірність ураження винищувача (1 ЗУР) | 0,8–0,95 | За результатами випробувань |
| Імовірність ураження крилатої ракети | 0,4–0,6 | Суттєве покращення порівняно з базовим «Буком» |
| Імовірність ураження завислого вертольота (3,5–10 км) | 0,3–0,4 | Важливий показник для боротьби з ударними гелікоптерами |
| Час реакції | близько 22 с | Від виявлення до пуску ракети |
| Кількість одночасно обстрілюваних цілей | 2 | На рівні дивізіону/батареї |
| Кількість ракет на СОУ | 4 | Плюс можливість швидкого перезаряджання |
Саме завдяки впровадженню системи розпізнавання типів цілей та збільшенню кількості частотних каналів (до 72) комплекс отримав помітну перевагу в умовах радіоелектронної боротьби.
Ракета 9М38М1 має масу близько 685 кг, бойову частину 70 кг осколково-фугасної дії з радіопідривником. Швидкість польоту — близько 850 м/с. Наведення — напівактивне радіолокаційне: ракета ловить енергію, відбитту від цілі, яку «підсвічує» радар вогневої установки.
Як функціонує бук м1 у реальних умовах
Процес бойової роботи комплексу чітко розподілений між елементами. Станція «Купол-М1» веде кругове сканування повітряного простору та виявляє цілі на максимальній дальності. Отриману інформацію передають командному пункту, який розподіляє завдання між самохідними вогневими установками.
СОУ 9А310М1, отримавши цілевказання, самостійно захоплює ціль своїм радаром наведення. Після пуску ракета виходить на траєкторію перехоплення. На маршовій ділянці вона керується інерціальною системою, а на кінцевій — переходить на напівактивне самонаведення. Радіопідривник формує оптимальну зону ураження бойової частини, створюючи щільну хмару уламків.
Для просунутих читачів важливо розуміти переваги фазованої антенної решітки: електронне сканування без механічного повороту антени дозволяє майже миттєво перемикатися між цілями та підвищує стійкість до перешкод. Система автоматично класифікує ціль (літак / вертоліт / балістична ракета) і передає цю інформацію на підривник ракети — це критично важливо для ефективного ураження різних типів загроз.
Мобільність, розгортання та живучість на полі бою
Усі основні бойові машини комплексу — на гусеничних шасі одного сімейства. Це забезпечує однакову прохідність, швидкість руху (до 60 км/год по дорозі) та можливість супроводжувати механізовані підрозділи в наступі чи обороні. Час розгортання з похідного положення в бойове — близько 5 хвилин. Зворотний процес — згортання — відбувається так само швидко.
Живучість забезпечується не тільки бронюванням, а й організаційно-технічними заходами: можливістю працювати в режимі «радіомовчання» з використанням даних від інших засобів розвідки, частотною мінливістю радарів та захистом від протирадіолокаційних ракет. Однак у сучасних конфліктах, насичених FPV-дронами, баражуючими боєприпасами та розвідувальними БПЛА, навіть такі системи потребують додаткового прикриття та постійної зміни позицій.
Еволюція сімейства: від М1 до пізніших модифікацій
«Бук-М1» став проміжною ланкою між базовим комплексом і більш досконалими варіантами. У 1998 році на озброєння прийняли «Бук-М1-2» з новою ракетою 9М317 — дальність ураження зросла до 45 км, з’явилася можливість роботи по тактичних балістичних ракетах.

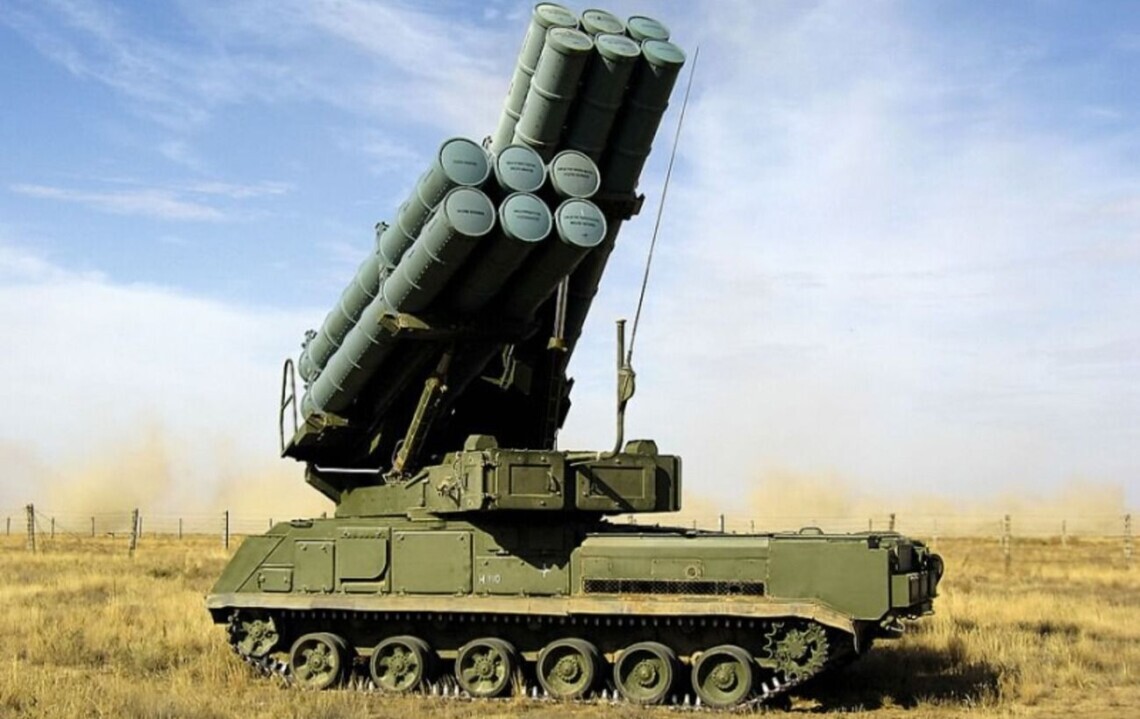

«Бук-М2» (9К317) отримав багатоканальність (до 24 цілей одночасно) та дальність до 50 км. Найсучасніша версія — «Бук-М3» (9К317М) — здатна одночасно обстрілювати до 36 цілей на дальності до 70 км з імовірністю ураження, що наближається до 0,999. Кожна нова модифікація зберігала спадкоємність елементної бази, але значно нарощувала бойові можливості завдяки цифровій обробці сигналів та новим ракетам.
Бойове застосування та уроки конфліктів
Комплекси сімейства «Бук» брали участь у кількох збройних конфліктах. У війні в Грузії 2008 року повідомлялося про застосування українських «Буків». У 2014 році над Донбасом було збито пасажирський Boeing 777 рейсу MH17 — за висновками міжнародного розслідування, з використанням зенітного комплексу типу «Бук».
У ході повномасштабного вторгнення 2022 року системи «Бук-М1» української сторони підтвердили здатність збивати сучасні російські літаки (Су-34, Су-30СМ, Су-35С). Водночас обидві сторони зазнали втрат від ударів дронів — як розвідувальних, так і ударних. Це підкреслило нову реальність: навіть потужні радари середньої дальності в умовах масованого застосування дешевих безпілотників потребують глибокої ешелонованої оборони та активної маневреної тактики.
Адаптації в умовах сучасної війни
Українські інженери знайшли практичне рішення для продовження експлуатації «Бук-М1»: частину пускових установок адаптували під американські ракети RIM-7 Sea Sparrow у межах програми FrankenSAM. Це дозволило відновити боєздатність систем попри дефіцит оригінальних ракет 9М38М1.
Гібридні комплекси зберігають гусеничну платформу та радари радянського зразка, але використовують західні ракети з напівактивним наведенням. Дальність ураження при цьому дещо менша, ніж у штатній конфігурації, проте система залишається корисною для прикриття важливих напрямків. Подібні інженерні рішення показують, що навіть техніка 1980-х років за умови грамотної модернізації може ефективно доповнювати сучасні засоби ППО.
Сімейство «Бук» демонструє важливий принцип: якісна базова конструкція та можливість поетапної модернізації дозволяють системі залишатися актуальною десятиліттями. У світі, де дрони та високоточна зброя змінюють правила повітряної війни, «бук м1» та його нащадки продовжують відігравати свою роль — за умови правильної інтеграції в загальну систему протиповітряної оборони та постійного вдосконалення тактики застосування.
